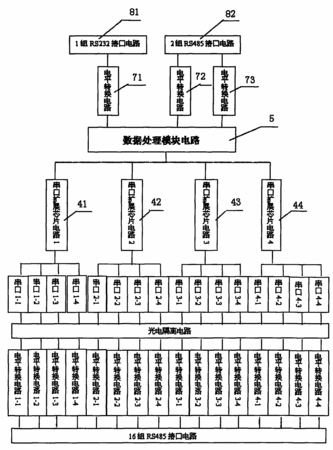

摘要：一種多組串口數據集中器，包括依次連接的通道輸入模塊，通道輸出模塊，數據處理模塊電路，光電隔離模塊電路，電源隔離模塊電路，串口擴展模塊電路，電平轉換模塊電路；通道輸入模塊包括數組數據交換接口端子及保護電路，該保護電路與第一電平轉換電路和數據交換端子連接；通道輸出模塊包括數組數據交換接口端子及由瞬態電壓抑制器和保護電路，串口擴展模塊電路包括串口通訊協議的芯片，串口擴展芯片和數據處理模塊電路相連可以進行擴展多個串口，每組串口的優先級相等，每組串口都具有數據中斷功能；電平轉換模塊電路包括多顆串行總線通訊協議信號電平轉換電路。具有靈活的數據集中功能，可以實現16組RS485通訊協議數據實時集中。
- 專利類型發明專利
- 申請人北京唯綠建筑節能科技有限公司;
- 發明人翟雪超;肖永明;薛志峰;
- 地址100124 北京市朝陽區廣渠路3號競園30-A棟
- 申請號CN201010237839.9
- 申請時間2010年07月23日
- 申請公布號CN101916505A
- 申請公布時間2010年12月15日
- 分類號G08C19/00(2006.01)I;
