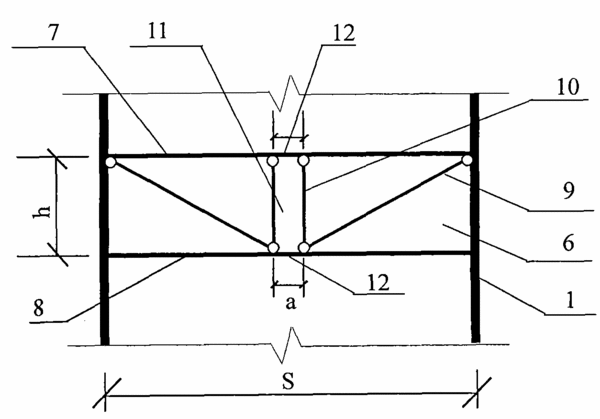

摘要：本發明公開了一種耗能桁架抗側式垂直升降型高層鋼結構立體車庫承重結構，其結構兩側立面承受面內水平力的抗側構件由隔層布置的耗能桁架構成。所述耗能桁架由上、下弦桿和兩根豎腹桿、兩根斜腹桿構成，所有腹桿均對稱布置，桁架高度與結構層高相同，桁架與結構層平齊；所述上、下弦桿均為連續弦桿，其兩端與角柱剛接；所述兩根豎腹桿垂直于上、下弦桿，兩端分別與上、下弦桿鉸接，兩根豎腹桿間距為1/8～1/4倍桁架高度；斜腹桿一端在上弦桿與角柱的連接節點處鉸接，另一端斜向向下在豎腹桿與下弦桿連接節點處鉸接；從而在耗能桁架上、下弦桿中部形成一段長度為1/8～1/4倍桁架高度的剪切耗能段。本發明使得結構具有較好的抗震性能與足夠的抗側剛度；同時，桁架的隔層布置，使得車庫內機械設備從側面的吊入安裝方便。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人周緒紅;賀擁軍;許紅勝;楊承超;
- 地址410082湖南省長沙市岳麓山湖南大學土木工程學院
- 申請號CN201010108053.7
- 申請時間2010年02月10日
- 申請公布號CN101775914A
- 申請公布時間2010年07月14日
- 分類號E04H6/18(2006.01)I;E04B1/19(2006.01)I;E04B1/98(2006.01)I;
