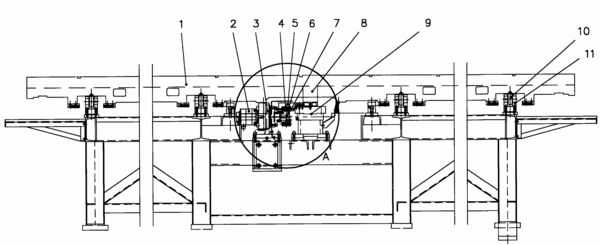

摘要：本發明公開了一種工作臺結構，特別是一種大型龍門機床可交換工作臺結構。包括機架(12)，在機架(12)上方滑動連接有工作臺(1)，其特征在于：在機架(12)上固定有電機(2)和與電機(2)相接的減速器(3)，減速器(3)的輸出軸(6)上裝有主動鏈輪(7)，機架(12)上轉動連接有從動鏈輪，所述的主動鏈輪(7)和從動鏈輪之間配有鏈條(4)；鏈條(4)接有連接架(5)，連接架(5)與機架(12)之間設有直線導軌(9)，直線導軌(9)上方的移動部接有撥動板(8)，撥動板(8)與工作臺(1)上的撥動凹槽相配。與現有技術相比具有整體結構簡化、占用空間小、安裝維修方便、動作靈活可靠的優點。
- 專利類型發明專利
- 申請人大連機床集團有限責任公司;
- 發明人孟祥東;李小青;吳平;胡文祥;程龍;
- 地址116000遼寧省大連市雙D港遼河東路100號
- 申請號CN200910010825.0
- 申請時間2009年03月24日
- 申請公布號CN101579821A
- 申請公布時間2009年11月18日
- 分類號B23Q1/66(2006.01)I;
