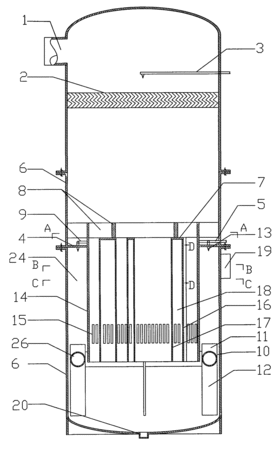

摘要：本發明公開了一種螺旋型垂直篩板噴射鼓泡脫硫除塵吸收塔，塔體(6)的內壁和內筒(14)的外壁之間構成一個環形煙氣通道(24)，環形煙氣通道(24)中設有氣動浮筒攪拌器(10)，圓形液體管道(9)設有與環形煙氣通道(24)對應的噴嘴組(13)，第一塊螺旋形垂直篩板和第二塊螺旋形垂直篩板之間圍成一個螺旋型氣室，一端與支撐筒(25)相連，另一端與內筒(14)的側壁切線相交設有螺旋型氣室入口(23)，內筒(14)和第一塊螺旋形垂直篩板、第二塊螺旋形垂直篩板的底部在同一水平高度上分別開有柵格狀噴氣孔(15)。該螺旋型垂直篩板噴射鼓泡脫硫除塵吸收塔中特有的阿基米德螺旋型布氣室有結構簡單、布氣均勻、開孔面積大、不易堵塞、氣速波動小、除塵效果好、脫硫效率穩定等優點。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人楊春平;吳婷;甘海明;曾光明;陳海林;陳宏;王家強;雷敏;
- 地址410082湖南省長沙市河西麓山南路2號
- 申請號CN200910042921.3
- 申請時間2009年03月20日
- 申請公布號CN101518716A
- 申請公布時間2009年09月02日
- 分類號B01D53/78(2006.01)I;B01D53/48(2006.01)I;B01D47/06(2006.01)I;
