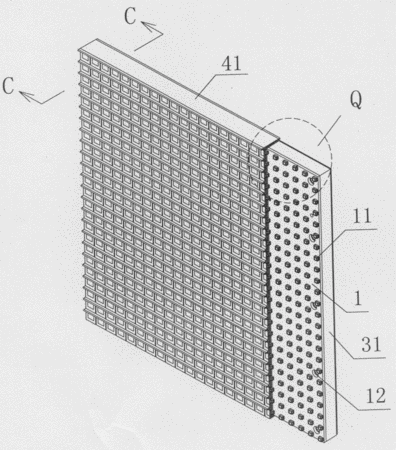

摘要：一種涉及工程部件的戶外型LED顯示模組，包括LED燈板、透光罩和后殼，LED燈板上附設若干個LED，LED燈板的正面與透光罩內面相貼合，后殼抵頂LED燈板的背面，透光罩的側邊與后殼的側邊之間形成縫隙，縫隙中滲入防水膠，其特征在于：在透光罩外貼設一塊遮光罩，遮光罩中對應于LED的位置處開設相應的通光孔；遮光罩的通光孔為方形、長方形、圓形或橢圓形；每行通光孔的上側附設避光緣，每行通光孔中，相鄰通光孔之間開設豎槽；透光罩中對應于LED的位置處附設相應的凸體，凸體與遮光罩的通光孔相匹配卡套；凸體為與遮光罩的通光孔相對應的棱柱形或圓柱形，本發明工作可靠性高，實用性強。
- 專利類型發明專利
- 申請人深圳市奧拓電子有限公司;
- 發明人吳涵渠;沈毅;趙立剛;
- 地址518057廣東省深圳市南山區高新技術產業園區南區T2棟A6－B
- 申請號CN200810067772.1
- 申請時間2008年06月17日
- 申請公布號CN101303819A
- 申請公布時間2008年11月12日
- 分類號G09F9/33(2006.01);H05K5/00(2006.01);
