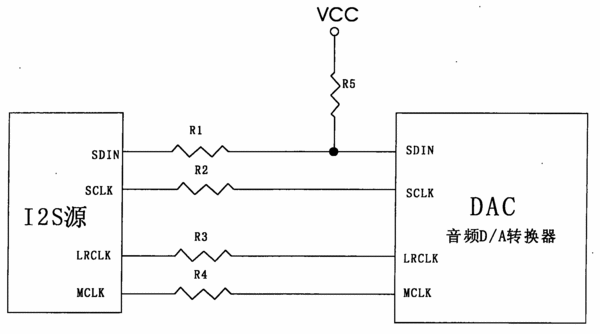

摘要：本發明公開了一種I2S振鈴消除電路，要解決的技術問題是消除電視機、DVD的I2S電路中產生的振鈴雜音，提高其聲音輸出效果。本發明的I2S振鈴消除電路，I2S源的音頻數據串行數據引腳經第一電阻接數模轉換集成電路的音頻數據串行數據引腳，所述I2S源與數模轉換集成電路連接的音頻串行數據引腳輸入端，以主動并行端接的方式接上拉電阻的一端，上拉電阻的另一端接電路的供電電壓。本發明與現有技術相比，數模轉換集成電路的音頻串行數據引腳輸入端，以主動并行端接的方式接上拉電阻，將I2S數據信號上的振鈴有害信號以功耗的方式消耗在上拉電阻上，達到消除振鈴，最終消除音頻信號的雜音的。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人郭斌;
- 地址518053廣東省深圳市南山區華僑城
- 申請號CN200710076852.9
- 申請時間2007年08月31日
- 申請公布號CN101155286A
- 申請公布時間2008年04月02日
- 分類號H04N5/765(2006.01);H04N5/00(2006.01);
