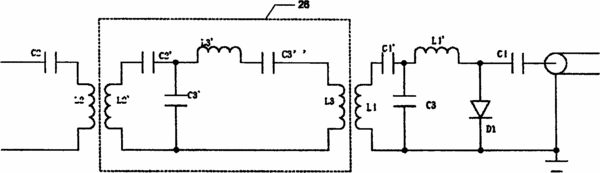

摘要:本發明提出一種感性耦合接收線圈,用于接收射頻信號并將其通過耦合器耦合到系統,所述的耦合器由相互耦合的耦合電感構成,所述的耦合電感之間設置至少一附加耦合電路,所述的附加耦合電路分別與所述的耦合電感相耦合以傳輸所述的射頻信號。通過在所述的感性耦合接收線圈的耦合器的耦合電感之間的附加耦合電路,該附加耦合電路可以低損耗、無相移地在所述的耦合電感之間傳輸所述的射頻信號,從而使得所述的耦合器的耦合電感不再受耦合距離的限制。
- 專利類型發明專利
- 申請人西門子(中國)有限公司;
- 發明人汪堅敏;邢峣;張蓓;馬庫什·維斯特;
- 地址100102 北京市朝陽區望京中環南路7號
- 申請號CN200610012126.6
- 申請時間2006年06月07日
- 申請公布號CN101086525B
- 申請公布時間2010年10月06日
- 分類號G01R33/36(2006.01)I;
