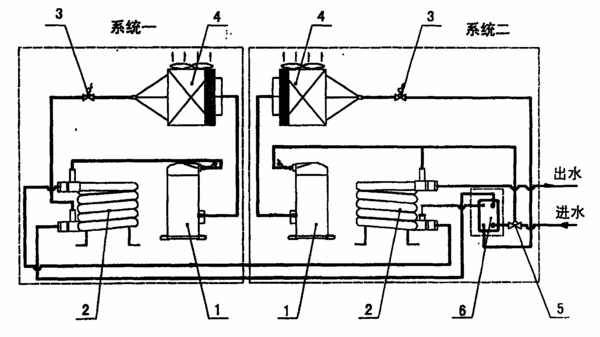

摘要:一種多級串聯水路一次加熱式熱泵熱水機,由至少兩個相對獨立的熱泵系統和多級串聯水系統組成,在終級(即最高級)熱泵系統中加入冷凝液體制冷劑熱回收器;其中:熱水機組的進水連接至該制冷劑熱回收器的進水口,該制冷劑熱回收器的出水口連接至第一級熱泵系統的冷凝器進水口,第一級熱泵系統的冷凝器出水口連接至第二級熱泵系統的冷凝器進水口,以此類推,直至終級熱泵系統的冷凝器出水口;該制冷劑熱回收器的氟側進口接入終級熱泵系統的冷凝器排出的液態制冷劑,該制冷劑熱回收器的氟側出口連接至終級熱泵系統的節流裝置進口。
- 專利類型發明專利
- 申請人北京同方潔凈技術有限公司;
- 發明人許勇;劉耀斌;潘立君;宋世果;趙毅鋒;張彩云;
- 地址100083北京市海淀區王莊路1號清華同方科技大廈B座21層
- 申請號CN200710143443.6
- 申請時間2007年07月31日
- 申請公布號CN100501267C
- 申請公布時間2009年06月17日
- 分類號F24H4/02(2006.01)I;F24H9/20(2006.01)I;
