中科院合肥研究院固體所納米材料與器件技術研究部李亮研究員課題組利用二維材料PdPS作為研究線性二色性轉換的平臺，首次開展了多重線性二色性轉換特性研究。對不同厚度的PdPS納米片進行了偏振光吸收測試，發現隨著納米片的光吸收系數隨著厚度的增加而增加。相比于GeAs、PdSe2和BaTiS3的單一臨界轉換波長。第yi次在實驗上觀察到了奇異的四重線性二色性轉換行為，這一發現為二維材料的線性二色性特性研究拓寬了道路。二維PdPS作為一種新興的二維材料，具有新穎的線性二色性轉換特性，基于此特性有望在未來光電子器件方面開發新應用。
圖1. PdPS的結構示意圖和不同波長照射下的偏振光吸收
在200-230 nm、266-466 nm 和546-700 nm波長范圍內樣品沿著0度方向的偏振光吸收系數大于90度，而在230-266 nm和466-546 nm波長范圍內樣品2沿著90度方向的偏振光吸收系數大于0度，臨界轉換波長分別為230 nm、266 nm、466 nm和546 nm（圖2）。

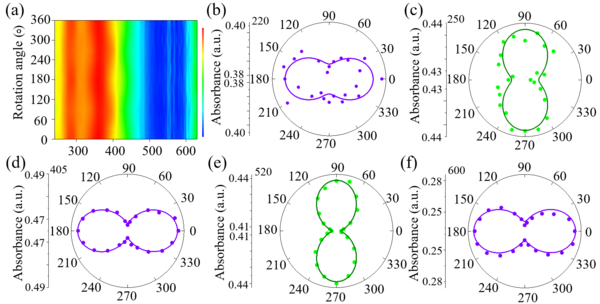

圖2. （a）偏振光吸收圖。偏振光吸收的極坐標圖:（b）220 nm；（c）250 nm；（d）405 nm；（e）520 nm；（f）600 nm。
圖 4 PdPs的拉曼光譜圖，a)不同剝離層的PdPs拉曼光譜圖，b)不同層的拉曼光譜圖，c)
拉曼光譜用于分析PdPS光學性質，如圖4a，b為不同層的拉曼光譜信息，隨著層數增加，102cm-1和489cm-1的拉曼譜峰發生紅移。峰位與溫度的依賴性如圖4c所示。
本文首次開展了多重線性二色性轉換特性研究，研究了二維材料PdPS納米片的光吸收系數與厚度關系，在實驗上觀察到了奇異的四重線性二色性轉換行為。二維PdPS具有新穎的線性二色性轉換特性，基于此特性有望在未來光電子器件方面開發新應用。
文章信息
這一成果以“Abnormal linear dichroism transition in two-dimensional PdPS”為題發表在Nanoscale上。文章鏈接：DOI: 10.1039/d2nr03587a
本研究采用的是北京卓立漢光儀器有限公司Finder 系列激光共聚焦顯微拉曼光譜儀系統，如需了解該產品，歡迎咨詢我司。
?。ǜ戒洰a品鏈接）https://www.zolix.com.cn/Product_desc/1105_1562.html
免責說明
北京卓立漢光儀器有限公司所發布內容（含圖片）來源于原作者提供或原文授權轉載。文章版權、數據及所述觀點歸原作者原出處所有，北京卓立漢光儀器有限公司發布及轉載目的在于傳遞更多信息及用于網絡分享。
如果您認為本文存在侵權之處，請與我們聯系，會第一時間及時處理。我們力求數據嚴謹準確，如有任何疑問，敬請讀者不吝賜教。我們也熱忱歡迎您投稿并發表您的觀點和見解。
