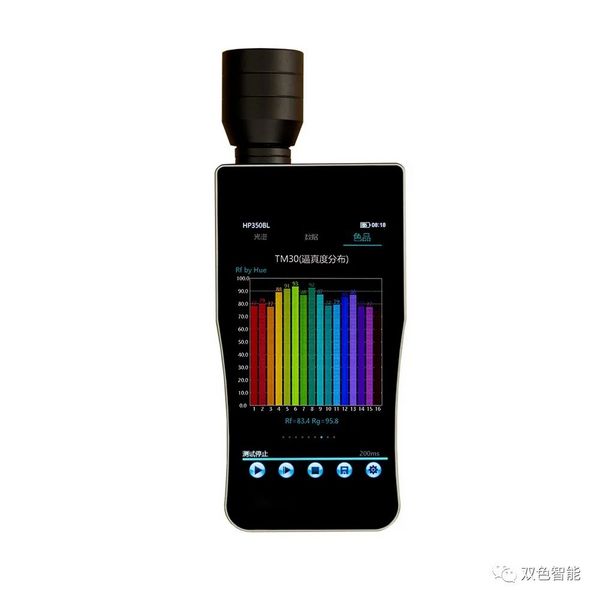

SS350BL 藍光危害（光生物）光譜分析儀測試系統是新一代光源光、色、頻閃、藍光測試儀器，5寸IPS觸摸屏，采用先進的微型光譜儀、嵌入式操作系統和微電腦技術相融合，便捷現場測試，使測試更加便捷簡單，更加符合現場應用場景的參數測試分析及驗證。

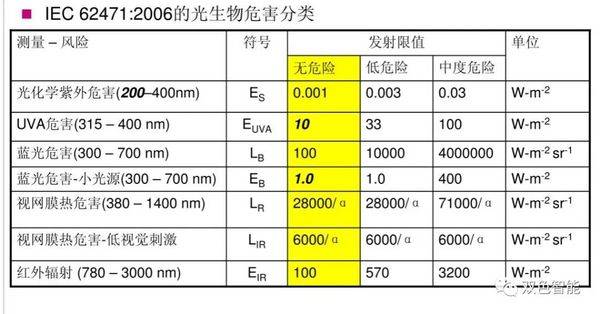

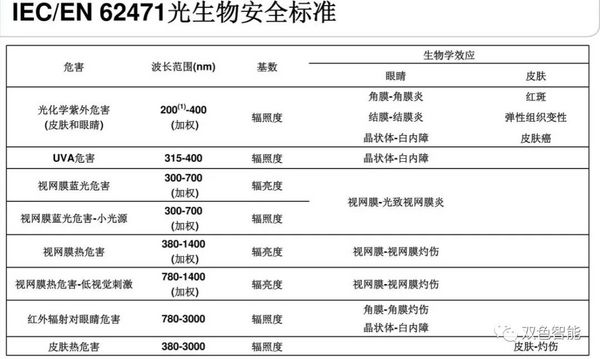

根據國際標準IEC62471，涉及眼晴和皮膚的光學輻射波長為200~3000nm，根據不同危害程度，將LED等非激光產品的光生物輻射安全分成了四種等級。

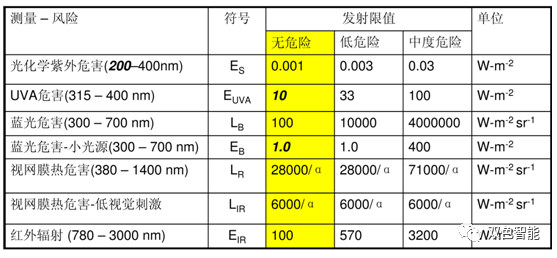

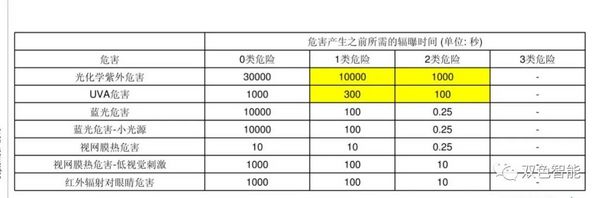

免除類(無危害)：在本標準規定的極限條件下，也不造成任何光生物輻射危害。Ⅰ類(低危害)：在正常使用條件下，根據人的正常光照行為不會造成光生物輻射危害。Ⅱ類(中度危害)：根據人眼對高亮度光源的眩目回避，或熱輻射的不舒適反應，不造成光生物輻射危害。Ⅲ類(高危害)：即使瞬間的光照，也會造成輻射危害。
目前，照明中LED產品的光生物輻射安全主要關注的是視網膜藍光光化學損傷。非普通照明用的LED產品還會涉及紫外和紅外輻射。
一、SS900BL藍光頻閃光譜分析儀

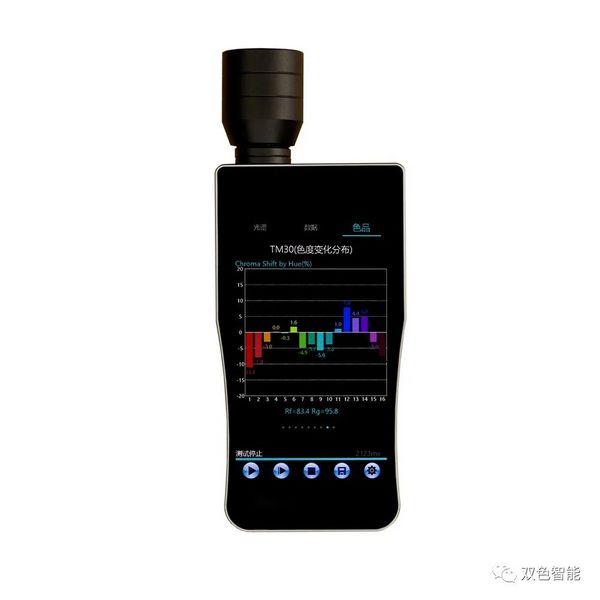

SS900BL藍光頻閃光譜分析儀是新一代光源光色測試儀器，5寸IPS觸摸屏，采用先進的微型光譜儀、嵌入式操作系統和微電腦技術相融合，便捷現場測試，使測試更加便捷簡單，更加符合現場應用場景的參數測試分析及驗證。
主要應用:
(1) 依據標準：
藍光：CIE S009、IEC/EN62471、IEC62471-2、IEC62778、GBT20145等；
光照：GB55016-2021建筑照明CIE1931、CIE1960、CIE1976、GB/T5700-2008、GB/T 36979；
頻閃：▲基本測量、▲IEEE PAR 1789《IEEE Std 1789TM-2015》GB/T 18910.61。
(2) 基本測量功能：
主要測量參數：視網膜藍光危害（300nm-700nm）、視網膜熱危害（380-800nm）、弱視覺刺激視網膜熱危害（780nm-800nm）、色坐標（x、y、u、v、u’、v’）波長、色溫（CCT）、亮度（cd/m2）、顯色指數（Ra、Ravg）、色容差(SDCM)、色純度(Purity)、色彩飽和度（Rg）、色彩逼真度（Rf）、色質指數（CQS）、明暗視覺比（S/P）、透射比、閃爍指數、閃爍百分比、調制深度、頻閃風險等級等
?。ㄒ唬┊a品優點
1. 通訊方式：USB
2. 多種展示方式：電腦、IPS觸摸屏
3. 外形符合人體學手持設計，使用便捷方便。
?。ǘ┖诵钠骷?/p>
1.TCD1304DG CCD 探測器鍍增透膜，實現植物光照區有量子效率曲線 波段范圍300-800nm
2.增強鍍膜光柵：刻線數：1200線、閃耀波長300nm, 光譜響應200-1100nm
3.增強準直鏡、聚焦鏡
4.16位高速AD取樣
5. 高精度穩定運算電路
6.高精度光路、雜散光小、消除高階衍射光譜（配云譜濾光系統）
?。?strong>三）測試優點
1、對比測試、透射比測試、參數比對（磙動、鎖定兩種模式）
2、定時測試，定時保存（可進行光衰減測試驗證）
3、波長可調，方便查詢（單波段更加方便查看分析）
4、測試結果修正（針對不同的場景及環境變化的測試結果系數修正）
二、光路特性（光纖光譜儀結構）
1. 多種光學輸入：余弦修正探頭、SM905光纖（配余弦修正）
2. 波長范圍：300-800nm
3. 光譜分辨率：±0.2nm,波長分辨率：
4. 光度線性±0.3%
5. 雜散光: <0.1％
6. 光度探頭余弦修正：誤差≤5%，非線性≤1%
7. 疲勞誤差絕對值：≤2%
8. 長波響應誤差：≤15%
9. 相對示值誤差：±5%
10. 零值誤差：±1%(FS)
11. 量程：自動誤差±1%
12. 高速數據采集，積分時間:毫秒級
13. 焦距42.5mm 對稱非交叉H-T光路
14. 通訊方式：USB通訊
15. 外形尺寸：156mm*81mm*21.8
16. 采用先進的微型光譜儀技術，比傳統的探頭測試精度更高；
17. 可連接電腦軟件測試，可連接電腦打印測試報告；
18. 彩色液晶顯示，圖文界面好，可顯示光譜波形、色容差橢圓圖；
19. 5寸IPS觸摸屏
三、測試參數
中文名稱 | 英文 | 簡稱 | 單位 | 范圍 |
相關色溫 | ColorTemperature | 色溫CCT、Tc | K | 1000-100000K |
亮度 | Illuminance | 照度 | cd/㎡ | 0.1-500K cd/㎡ |
輻亮度 | Irradiance | 輻亮度 | W/㎡sr | 0.1-20000uW/cm2 |
朗伯 | ||||
英尺朗伯 | ||||
色品坐標1931 | Coordinates 1931 | x，y | 0.0001 | 0.0001 |
色品坐標1960 | Coordinates 1960 | u，v） | 0.0001 | 0.0001 |
色品坐標1976 | Coordinates 1976 | u′，v′ | 0.0001 | 0.0001 |
顯色指數 | Color RenderingIndex | CRI（Ra） | 0.0001 | 0.-100 |
顯色指數 | Color RenderingIndex | AvgR | 0.0001 | 0-100 |
相對光譜功率分布 | Relative Spectral Power Distribution | P（λ） | 相對每nm能量的光譜圖 | |
色容差 | Color Tolerance | SDCM | 0.1 | |
峰值波長 | Peak Wavelength | nm | ||
主波長 | Dominant Wavelength | nm | ||
中心波長 | Centre Wavelength | nm | ||
質心波長 | Centroid Wavelength | nm | ||
半寬度 | Half Width | nm | ||
色純度 | Color Purity | Purity | % | |
色偏差 | Color Deviation | duv | 0.00001 | |
明暗視覺比 | LightDarkVisualRatio | S/P | 0.0001 | |
燭光 | Candela () | E(fc) | 0.01 | |
紅色比 | Red Ratio | % | ||
綠色比 | Green Ratio | % | ||
藍色比 | Blue Ratio | % | ||
CIE1931三基色刺激值X、Y、Z | CIE1931 RGB Stimulus Value X,Y,Z | |||
色質指數 | CQS | |||
逼真度 | Rf | |||
色域指數 | Rg | |||
色品圖 | CIE1931 | |||
色品圖 | CIE1960 | |||
色品圖 | CIE1976 | |||
色品圖 | 色容差SDCm | 橢圓圖型 | 國標、ANSI標準、歐盟ERP標準 | |
色品圖 | 顯色指數CRI | 顯色指數圓型圖 | ||
色品圖 | 顯色指數Ra | 顯色指數柱狀圖 | ||
色品圖 | TM-30逼真度分布圖 | |||
色品圖 | TM-30色度變化分布圖 | |||
色品圖 | TM-30（Rg/Rf） | |||
藍光危害輻射系數Kbv | ||||
藍光B（λ） | LB W/㎡sr | |||
視網膜的熱危害R(λ) | LR W/㎡sr | |||
視網膜的熱的、微弱的、視覺的刺激R(λ) LIR W/㎡sr | W/㎡sr | |||
藍光危害輻射系數Kbv | ||||
最大輻曝時間 tmax（S） | ||||
透射比 | ||||
四、性能指標
型號及名稱 | SS900BL 藍光頻閃光譜分析 |
波長范圍 | 300nm～800nm |
分光模式 | 長焦交叉非對稱CT分光系統 |
傳感器 | 高精度CCD |
光譜帶寬(FWHM) | 2nm |
光譜分辨率 | 0.2nm |
x,y坐標值 | x,y準確度 ±0.0015;x, y重復性±0.0005 |
波長準確度 | ±0.5nm |
波長數據輸出間隔 | 1nm |
亮度準確度 | 一級(±4%讀數±1個讀數） |
顯色性準確度 | ±1.5% |
感光面 | Ф10mm |
屏幕類型 | 5寸高清IPS電容觸摸屏 |
色品坐標準確度 | ±0.0025（相對于溯源至NIM 的穩定度優于±0.0005 的標準光源） |
色溫范圍 | 1,000K～100,000K |
雜散光 | ≤0.3% |
亮度測量范圍 | 0.1～200Kcd/m2 |
測量模式 | 單次測試/連續測試 |
語言模式 | 中英文可切換 |
光譜顯示模式 | 光譜分布圖 |
數據顯示模式 | 可上下滑動顯示所有參數 |
圖形顯示模式 | CIE1931色度圖CIE1960色度圖CIE1976色度圖色容差橢圓圖型顯色指數圓型圖顯色指數柱狀圖 TM-30逼真度分布圖 TM-30色度變化分布圖 TM-30（Rg/Rf）波動圖、頻譜圖、危害等級圖 |
積分時間 | 5μs～10000ms |
文件保存格式 | 源文件/PDF/EXCEL等 |
通訊接口 | Type-C接口 |
使用溫度/濕度范圍 | （-10～40）℃，相對濕度<70%（無冷凝） |
存儲溫度/濕度范圍 | （-20～45）℃，相對濕度<70%（無冷凝） |
校零方式 | 自動校零 |
屏幕尺寸 | 5.0"IPS高清LCD觸摸屏 |
存儲容量 | 出廠標配8G |
供電方式 | 內置鋰電池/電源適配器 |
五、軟件界面
