超全開放強磁場低溫光學研究平臺-OptiCool發布以來就受到全球用戶的廣泛關注，目前國內銷售已超過10臺。7T強磁場、8個光學窗口、自由光路、超低振動等優異的性能讓OptiCool突破了傳統光學磁體對光學實驗的多種限制。成熟易用的控制系統使用戶從復雜的設備操作中解放出來更加專注于實驗本身。Quantum Design從未滿足于此，根據用戶在具體實驗需求中的反饋開發出了豐富的選件以滿足各種具體需求。在探索真理的道路上不斷前進。
近工作距離選件——毫厘之間，追尋光譜本色！
為進一步提高數值孔徑，提高顯微光譜的收集效率，Quantum Design開發出了近工作距離（LWD）窗口。標準的OptiCool系統頂窗室溫環境到低溫樣品之間的至小工作距離約為15 mm，使用LWD窗口選件后可以縮小到約3 mm。在對限低溫要求不高的情況下，可以通過移除內窗的方式獲得小于1 mm的工作距離。由于OptiCool系統配備了高均勻度磁體，在整個窗口處的磁場均勻度高于0.3%。LWD窗口選件配備室溫物鏡安裝套環，標準的SM3螺紋兼容多種物鏡，這樣室溫物鏡也可以實現大數值孔徑的低溫測量。該選件安裝簡單，用戶自己即可完成更換，使得低溫強磁場顯微光譜測量更加方便。本月國內.個近工作距離選件在清華現場升完成。

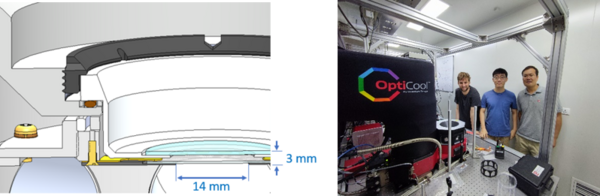

左，近工作距離窗口示意圖；右，清華大學近工作距離選件安裝完畢
真空物鏡集成方案——百尺竿頭，更進一步！
為了滿足對數值孔徑和限低溫的限追求，Quantum Design在近工作距離選件的基礎上進一步開發了物鏡集成方案。該選件兼容0.75 NA，Zeiss 100x LD EC Epiplan-Neofluar, infinity-corrected物鏡。系統保證物鏡工作在真空環境且接近于室溫，使物鏡可以發揮至好的光學性能，物鏡的工作距離2 mm，此時樣品仍可實現1.7K限低溫，這可能是集成鏡頭系統的至佳典范。

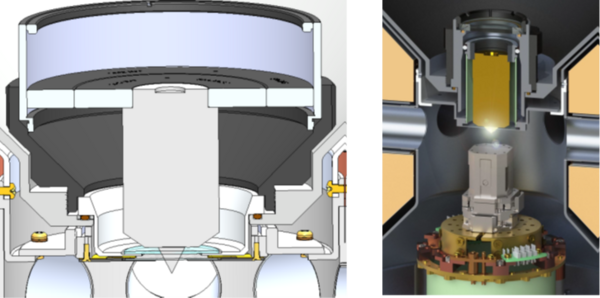

左，近工作距離窗口與外部室溫鏡頭；右，室溫真空鏡頭集成方案
高頻電學、光纖接口選件—— 想要光、電？全都配齊！
系統在原有直流通道的基礎上開發了高達20 GHz的高頻電學通道。這對于高頻電學測量或者對樣品施加高頻電信號調控都帶來了巨大的幫助。系統的直流電學通道和高頻電學通道都采用了良好的熱沉處理，避免了電學通道漏熱對樣品溫度的影響。此外系統為滿足特定實驗需要接入光纖的需求開發了光纖接口選件。該方案將系統的一個側窗窗口用光纖面板替代，實現了光纖接入，這將滿足更加多樣化的高靈敏度光學實驗。

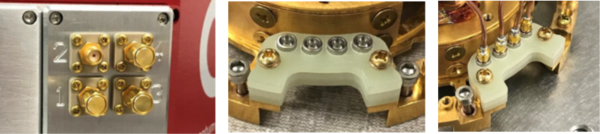

左，RF同軸線外部接口；中，同軸線樣品臺接口；右，樣品臺接線
左，光纖接口選件；右，光纖接頭
位移器集成方案——讓樣品靈動自如！
系統標配低阻通道，該通道專為集成位移器而設計。系統可以非常方便的安裝集成attocube低溫納米位移器系列，在顯微光譜方面可以實現樣品對焦、特定區域測量、大范圍掃描測量。系統配有位移器專用的導熱連接讓樣品始終保持至佳的低溫性能。

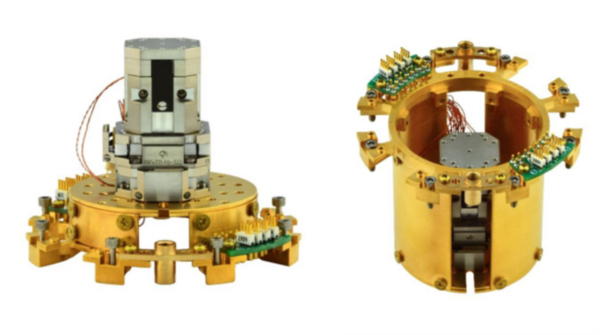

左，位移器集成示意圖；右，大空間位移器集成示意圖（下凹式樣品臺獲取更多空間）
豐富多樣的選件大的提升了OptiCool系統的適用性，體現了系統超全開放的理念。同時豐富的選件讓低溫強磁場光學實驗像室溫光學實驗一樣方便。擁有超全開放強磁場低溫光學研究平臺-OptiCool，讓您的科研任何時刻都是高光時刻！
