模擬器件 分立器件 功率器件三溫高低溫測試系統 電容器高低溫自動化測試
概述：

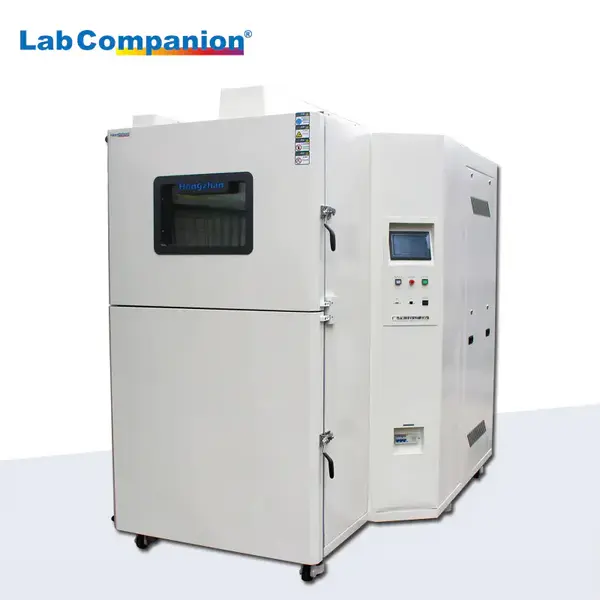

TC-216功率器件三溫測試系統由宏展公司自主研發。主要實現在高低溫環境下進行對分立器件的實時自動測試，適用各種二、三極管、場效應管、可控硅等的高低溫環境下的測試。
本系統采用在高低溫箱內放置器件垛，垛內可放置若干層工裝板，每層工裝板內有若干器件。自動機構帶動箱內的探針頭，按預先設置的位置逐個對元器件通電檢測的方式進行測試。
參數：
型號 | TC-216 | |
內部尺寸 | 600×600×600 | |
外部尺寸 | 1100(L)×900(W)×2300(H)mm | |
溫控性能 | 溫度范圍 | 高低溫箱：-55℃ ~ 150℃ ，高溫箱：溫室~150℃ |
溫度波動度 | ±0.5℃ | |
溫度均勻性 | ±2℃ (帶負載±3℃) | |
出線長度 | <0.5m | |
出線方式 | 開爾文 | |
測試效率（不包含測試機） | 7KCPH | |
控制方式 | 工控機 | |
裝卸方式 | 工裝板層疊 | |
工作電源 | 兩相 AC220V（高溫箱）、三相AC380V（高低溫箱） | |
額定功率 | 3.5KW（高溫箱）、6.5KW（高低溫箱） | |
產品重量 | 約300Kg | |
適合器件 | 二、三極管、場效應管、可控硅等 | |
特性 | 超短線，開爾文，同一組測試線，保證測試精度 | |
多層器件剁，分時測試，一次性加載量大 | ||
不同器件，只需更換器件盤就能達到兼容 | ||
封閉環境，自動測試，無需人為干預 | ||
高低溫箱下進行，保證溫度準確，均勻 | ||
絲桿伺服機構，運動平穩 | ||
測試器件參數：
二極管：IR ,VZ ,VF；等等
三極管：
漏電流：ICEO(S,R) ICBO(S) IEB ICEX HILCEO(S) HILCBO(S) HILEB
擊穿電壓：BVCEO(S,R) BVCBO(S) BVEB BVCEX
飽和電壓：VCESAT VBESAT
直流增益：IB HFE
正向電壓：VFBC VFBE VFEC
其它：BTON； 等等
場效應管：
漏電流：IDSO(S) IDGO(S) ISGO(S) IDSX HIDSS IGSX IGSO(S)
擊穿電壓：BVDSO(S) BVDGO(S) BVSGO(S) BVDSX
正向電壓：VFGD VFGS VFSD(S)
其它：VP VTH RDON VDSON IDON IDSON； 等等
