研究背景
由于空間環境的特殊性，導致在設計航天器時對其所使用的材料有非常嚴格的限制和要求，尤其是材料的熱穩定性。這些嚴格的限制也體現在飛行器在地面上的嚴格檢測，包括表征、熱力模擬環境和高真空試驗的相關性活動。
MTG氣象衛星是指歐洲下一代地球同步軌道氣象衛星計劃MTG系列，是由泰雷茲阿萊尼亞太空公司主導。MTG成像衛星的性能將優于目前使用的衛星第二代氣象衛星，將前所未有的空間分辨率測量和更快的接地半圓盤重復循環結合，以確保天氣預報服務的連續性。MTG成像衛星將攜帶兩臺柔性組合成像儀（更換目前在第二代衛星上的旋轉增強可見光和紅外成像儀（SEVIRI））以及閃電成像儀（如圖一所示4個小擋板）。
德國衛星制造商OHB公司（德國OHB-System 是一家專門從事小衛星系統、分系統研制工作的企業,在小型商業衛星、小型研究衛星及相關分系統的研制、制造和操作方面具有豐富的經驗）采用attocube的皮米精度激光干涉儀 IDS3010，對第三代氣象衛星（MTG）柔性組合成像儀進行了高真空光-熱-力學模型試驗。
該試驗在儀器的不同區域，監控其后續光學元件相對位移，測量哈特曼傳感器。在真空環境中通過皮米精度激光干涉儀 IDS3010以小于1角秒的精度對平面基準相對位置的穩定性進行了一個多星期的持續測試。
Figure 1: MTG氣象衛星效果渲染圖. 圖片來源于ESA.
實驗裝置
attocube的激光干涉位移傳感器（IDS3010），如圖2所示，其激光通過光纖傳輸，這樣能夠測量例如真空及端環境下的納米變形。IDS3010有三個單的測量軸，并且可以同時測量，這樣就能夠使用戶得到衛星結構的角運動隨溫度漂移的結構。

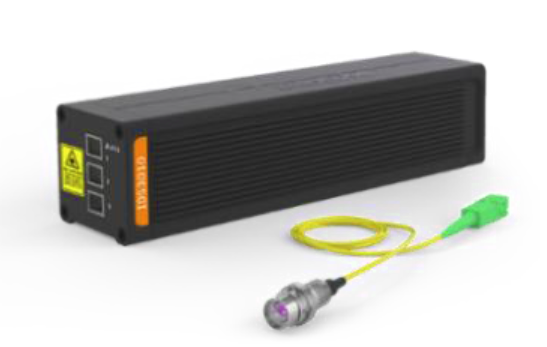

Figure 2: attocube 皮米分辨率激光干涉儀
完整的測試設置如圖3所示。Attocube激光干涉儀探頭安裝在紫色不銹鋼結構上。采用Shack-Hartmann波前傳感器代替后來的柔性組合成像儀器探測器，在儀器擋板前放置平面參考鏡，使Shack-Hartmann傳感器發出的光通過整個儀器反射回自身。通過監測波前誤差的變化，可以確定儀器的每個光學元件的運動。
為了確保所測波前誤差的變化不是由于平面參考鏡相對于儀器的移動而引起的，使用四個IDS3010探頭來監測該平面參考鏡相對于儀器的對準穩定性（總共4個聚焦型激光探頭位于平面參考鏡后面48 mm處，4個準直探頭安裝在儀器上指向2.7 m處的支架上的回射反射器）。這些角度穩定值每秒測量一次，精度優于1角秒。在11天的完整試驗期間用來檢測其穩定性?？蛻敉ㄟ^Labview數據庫來開發自定義監控軟件，允許OHB系統以格式存儲監測數據，以便進一步處理數據。

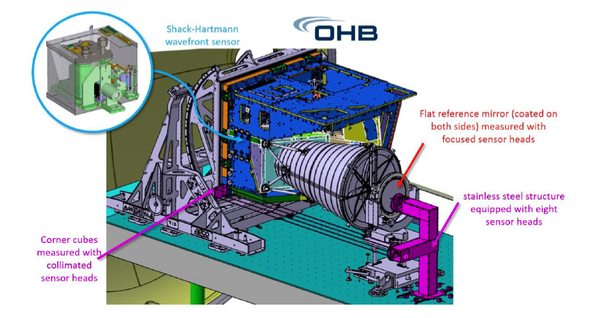

Figure 3: 第三代氣象衛星的柔性組合成像儀（MTG-FCI）的實驗裝置。紫色表示激光干涉儀組件：傳感器探頭支架和角角錐棱鏡支架。以上信息由OHB System AG提供
校準和性能測試
為了校準IDS3010不同探頭之間的距離，需要進行初步測試（每個傳感器探頭與用于角度計算的距離，名義上為100 mm）。為此，平面參考鏡的電動框架被用來產生任意角度的運動。這些角度是由皮米精度激光干涉儀 IDS3010和校準的自準直儀測量得到。IDS3010激光干涉儀在±720角秒范圍內表現出良好的線性（<0.1%），并且非常容易校準。再與MTG柔性組合成像儀對齊之后，即在Shack-Hartmann傳感器和IDS3010傳感器之間執行另一個交叉校準，以補償IDS3010傳感器相對于Shack-Hartmann傳感器的時鐘。

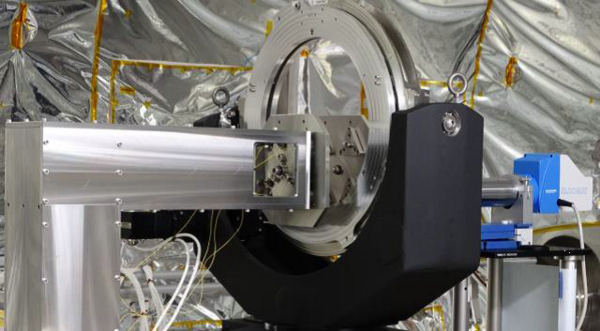

Figure 4: 自準直儀校準裝置設置，圖片由OHB提供。
結論
此次測量的目的是觀察一周多的時間內連續監測參考鏡相對于衛星的穩定性，精度小于1角秒。使用如上所述attocube公司的激光干涉儀得到的測試角度精度甚至比一個角秒還要好。理論計算表明，其測試分辨率可以到達0.021角秒（等于5.8u°），實際讀數會受試驗裝置振動的限制。
