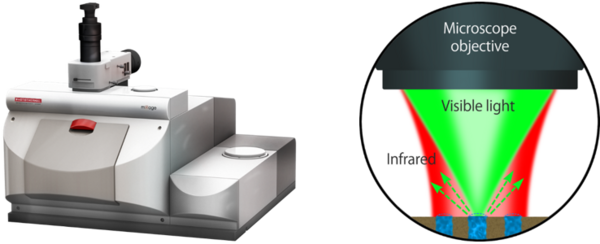

mIRage O-PTIR(Optical Photothermal Infrared) 光譜儀是由美國PSC(Photothermal Spectroscopy Corp, 前身Anasys公司) 新發布的一款應用廣泛的亞微米空間分辨率的紅外光譜和成像采集系統?;?strong>的光熱誘導共振(PTIR)技術,mIRage產品突破了傳統紅外的光學衍射限,其空間分辨率高達500 nm,可有效助力科研人員更全面地了解亞微米尺度下樣品表面微小區域的化學信息。
目前,大多數的紅外光譜空間分辨率受限于紅外光的衍射限,只有10-20um,且依賴于紅外光波長,而mIRage O-PTIR憑借其的技術克服了上述問題,將空間分辨率提升至500 nm;該儀器還采用可調的脈沖式中紅外激光激發樣品表面,產生光熱誘導膨脹效應,并以可見光為“探針”探測樣品聚焦區域的光學效應,可實現無接觸式地快速簡易測量,避免了傳統全反射模式下的散射像差和交叉污染; mIRage在反射模式下所得譜圖與透射模式下FTIR完全一致,大的簡化了樣品制備問題,無需制備薄片,直接測試較厚樣品,大大提高測試效率;另外mIRage紅外光譜儀可以選配透射模式,十分適用于液體樣品和一些特殊混合樣品,大的擴展了應用范圍;值得注意的是mIRage還可與拉曼光譜聯用,實現同時同地相同分辨率的IR和Raman測試,且無熒光風險,能夠幫助研究者更快速全面的確定所分析樣品的化學組成信息。
mIRage紅外光譜儀可以快速準確地對樣品進行亞微米尺度的紅外光譜和成像分析,被廣泛應用于高分子、生命科學、醫藥合成、微電子器件有機缺陷分析、物證分析等,更多的應用領域還在不斷開發中,期待與您的合作!
mIRage技術參數
波譜范圍 | 模式 | 探針激光 | 樣品臺小步長 | 樣品臺X-Y移動范圍 |
IR (1850-800 cm-1) | 反射 | 532 nm | 100 nm | 110*75 mm |
IR (3600-2700 cm-1) | 透射 | |||
Raman (3900-200 cm-1) | 反射 |
重要應用實例分析:
1. 高分子領域
亞微米線IR掃包埋于樹脂中的聚苯乙烯球
2. 生命科學領域
紅血細胞的IR和Raman圖譜分析

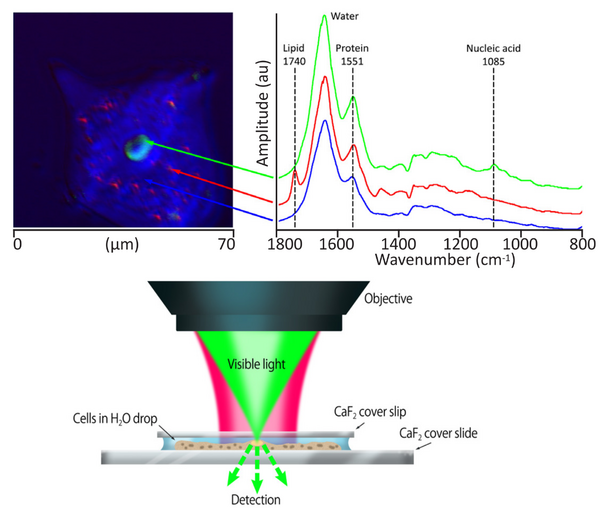

透射模式下水中活細胞的亞微米mIRage圖譜和成像
3. 醫藥領域

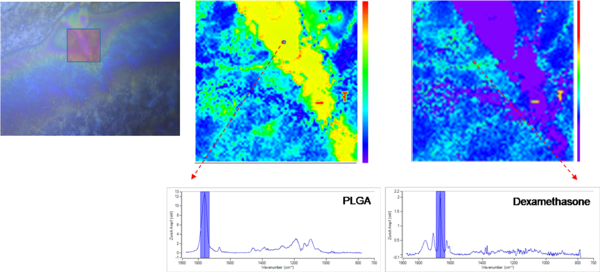

藥物/高分子混合物分析
4. 缺陷分析

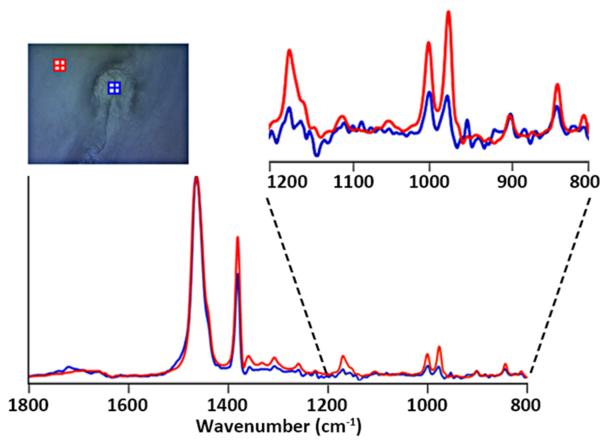

薄膜缺陷探測
5. 物證分析

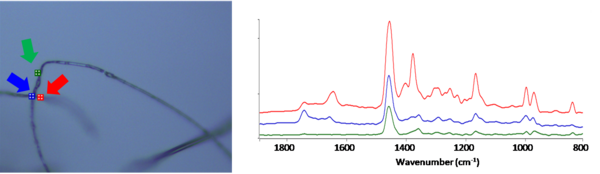

單根納米纖維不同區域的mIRage圖譜
6. 其他應用
工業應用 | 科研應用 | ||
?醫療 | ?QA、QC質控分析 | ?聚合物 | ?文物鑒定 |
?化工 | ?有機污染 | ?藥學 | ?隕石 |
?微電子 | ?缺陷分析 | ?考古學 | ?纖維 |
?石油勘探 | ?犯罪偵查 | ?土壤 | ?地質學 |
?食品加工 | ?紡織業 | ?海洋科學 |
產品用戶和發表文章目錄
[1] Ji-Xin Cheng et al., Sci. Adv. 2016, 2, e1600521.
[2] Ji-Xin Cheng et al., Anal. Chem. 2017, 89, 4863-4867.
[3] Label-Free Super-Resolution Microscopy. Springer, Biological and Medical Physics, Biomedical Engineering.
