一、概述

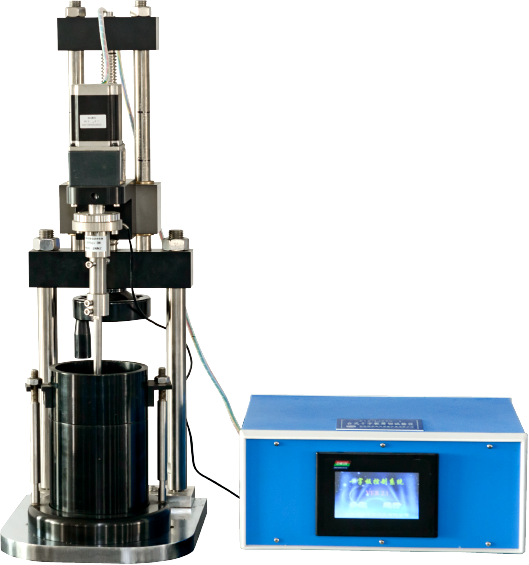

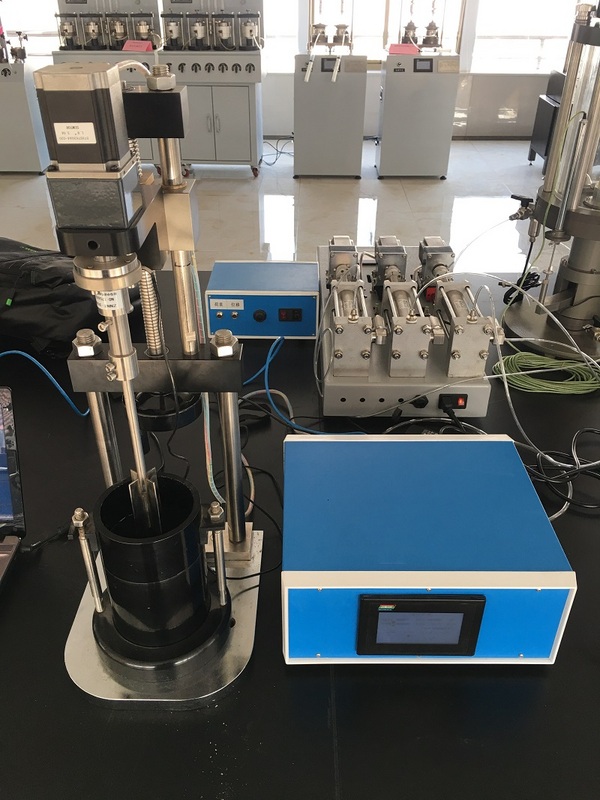

旋轉十字板剪切儀，是一種用來測定軟土或靈敏性粘土的不排水強度(Cu)的室內土工試驗儀器，它不僅測量取于不同深度處的原狀土的不排水強度，而且可以在不同的固結壓力作用下進行試驗，以及測定土的靈敏度。
二、十字板的主要技術指標
1.土樣規格：Φ200mm×200mm(可定制其他規格)
2.十字板規格：Φ12.7mm×h25.4mm、Φ25.4mm×h50.8mm、Φ38.1× h76.2mm(可定制其他規格)
3.十字圓盤規格：Φ50mm、Φ75mm、Φ100mm(可定制其他規格)
4.最大法向力：10KN
5.固結壓力：0-300kPa(由土樣直徑決定)，精度0.3%F.S,分辨率0.1kPa
6.法向沉降量：0-30mm，精度0.3%F.S,分辨率0.01mm
7.應變速率：0.001～4mm/min,無極變速
8.扭矩傳感器： 0-30N·m，精度0.3%F.S，分辨率0.1 N·m
9.配備480*270高清液晶觸控屏，實時顯示扭矩、固結壓力等試驗參數， 配套觸控按鍵控制運行，可觸控鍵盤控制亦可軟件控制；高速網絡通訊接口與計算機通訊；數據實時存儲于采集器，可脫機運行；
10.支持最新win8/10操作系統，全自動采集和控制，具備以下功能模 塊：數據采集模塊、數據處理模塊、傳感器標定模塊；
11.氣壓壓力源：由空氣壓縮機提供
12.一套計算機控制、采集、處理系統
13.一套制樣附件：環刀、切土器、擊實器等
14.一套水箱補水裝置
三、十字板的組成部分
1.容器：容器底座、容器筒體、透水板、傳壓活塞、排水閥。
2.機架箱體：開關電源、觸摸屏、三通兩位球閥、精密調壓閥、真空 抽氣機開關、電源插座、網口和進氣口，氣壓傳感器，微型真空抽氣機。
3.垂直氣壓加載裝置：氣缸、活塞，加壓橫梁，立柱，調節螺栓等， 可提供0-10KN力。
4.扭力傳動裝置：機架、升降部件、步進電機、聯軸器、以及十字板 等組成
5.扭矩傳感器：測量范圍0-30N/m和0-3N/m。
6.百分表：法向下沉量0-30mm。
7.數顯觸摸屏與數據采集器。
8.采集處理軟件一套。
四、試驗方法與操作說明
1.準備好實驗需用土樣，將三通開關擰到排氣端，打開真空抽氣機開 關，將橫梁抽起，關上抽氣機開關。
2.將橫梁取下，拿出容器，向容器中裝入超過容器一半以上的土，將 十字板裝入活塞，放入容器，再將十字板壓入土體中，取出活塞，然后再將土裝入，并依次裝入透水板，傳壓活塞。
3.在將容器放置在機架上，調整十字板中心與橫梁中心對齊，將橫梁
裝上。
4.施加固結壓力：將三通開關擰到進氣端，調節精密調壓閥，有壓力傳感器表監視達到試驗壓力。
5.再將十字板連接扭力傳感器，打開電源開關，設定各項參數。
6.連接電腦，先預熱3-5min，期間在電腦的界面上設置相關內容，開 始試驗，采集數據。
7.試驗結束后取出土樣，清洗容器。
有情提示：
1.注意三通開關的方向，箭頭向右，向上，向左。
2.注意氣壓缸的加載的豎向壓力不可以超10KN。
3.檢查管路中的接頭，開關是否漏氣。
觸摸屏操作說明
1.主畫面顯示
按鈕功能：
參數：進入參數設置畫面
運行：進入自動運行畫面
工作模式：設備有兩種工作模式，恒轉速是指實驗過程中，電機以恒定速度驅動十字板進行旋轉。恒扭矩是指試驗過程中，電機驅動以恒定的扭矩進行剪切。點按恒速或橫壓位置可選擇模式。（十字板試驗只需要使用恒轉速模式，橫扭矩的相關設置可以忽略）
運行速度：在恒速模式下，是指實驗過程中的旋轉速度。在恒扭矩模式下，是指實驗過程中的最大旋轉速度
運行扭矩：在恒速下，設為剪切過程中的最大扭矩值，當達到此扭矩，停止剪切（一般設為扭矩傳感器的最大量程，保護扭矩傳感器不受損）；在恒扭矩模式下，是指實驗過程中以此作為目標值，維持此目標值不變。
最大角度：主要用來保護實驗過程中，電機驅動十字板運行不超量程。在剪切角度超過設定的最大角度時， 實驗自動停止
剪切直徑：是指十字板的直徑，試驗時根據選擇的十字板規格進行填寫
加載荷重：設置施加的垂直壓力
存儲設置：可設置為按時間間隔保存記錄，或者按剪切角度間隔保存記錄 設備 IP 地址：設定系統的網絡地址，用于跟上位機進行通訊。
2.自動運行畫面：
當前畫面主要顯示系統參數及當前系統運行的數據及狀態 扭矩：剪切過程中的實時扭矩值
角度：剪切過程中的實時角度值；記錄數量：存儲器中的總記錄數 當前氣壓：調壓閥調節的壓力值
手動速度：手動正轉、手動反轉時的速度值按鈕功能：
清零：清零角度值，開始剪切前使用啟動記錄：用來開始記錄數據
停止記錄：用來停止記錄數據
清空記錄：用來清空存儲器中的所有記錄啟動剪切：用來開始十字板剪切
停止剪切：用來停止十字板剪切手動正轉：啟動正轉
手動反轉：啟動反轉
3.鍵盤輸入
按下需要輸入的數值的對應按鍵，確定鍵完成輸入，取消鍵返回。
采集處理軟件安裝及使用說明
一、軟件使用
1.打開軟件：軟件界面顯示，由菜單欄和顯示窗體組成。
2.十字板試驗采集：選擇菜單欄-采集-十字板試驗，打開試驗采集界面
2.1界面組成：分為六個部分
?。?）系統操作：設備管理和傳感器標定
?。?）試驗儀器選擇：儀器選擇和試驗配置
?。?）試驗狀態
?。?）試驗操作及實時更新
?。?）試驗參數
?。?）試驗數據曲線顯示
2.2功能介紹
2.2.1設備管理
設備管理是對該試驗所有儀器設備的集中管理，其中有增加、刪除、修改儀器編號及儀器名的功能。每臺儀器都有一個唯一的 IP 地址，在觸摸屏界面上可以查看。點擊設備管理按鈕，打開涉設備管理界面：
新增：在列表末尾添加一臺新的設備，在 IP 地址欄輸入要添加儀器的 IP 地址，在設備名稱中輸入要添加的儀器名稱；IP 地址需要跟儀器上的 IP 地址對應，設備名稱根據需要設定即可。設置完成點擊確定即可添加至列表。
刪除：刪除光標選中的設備，例如選中 4 號測試設備，點擊刪除后 4 號測試設備將消失在列表中。
插入：在光標選中的位置插入一臺新的設備，方法與新增一樣。 修改：修改光標選中的設備的信息，方法與新增一樣。
保存：完成設備的所有操作之后，需要點擊保存按鈕，存儲新的設備列表，當提示保存成功即可。
