水利部長江勘測技術研究所引進英國RG綜合測井系統用于地質勘探，解決地層中巖石力學參數的計算，地層電阻率的探測，井壁裂縫的分布狀況，確認在建核電廠地質特征問題。
RG綜合測井系統主要包含Micrologger2地面采集系統、1000米絞車、45mm全波列聲波探頭、聲學井下電視探頭、Winlogger數據采集軟件、WellCAD數據處理軟件（FWS（全波形聲波）處理、圖像和結構解釋工作區附加模塊）。

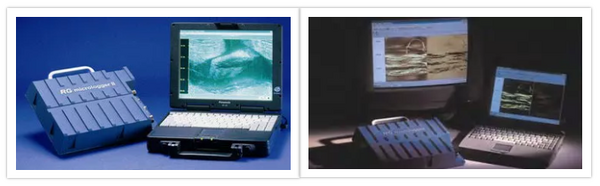

基于雙DSP（數字信號處理）技術，Micrologger2是現在市場上功能最強的可攜帶式的測井系統。它輕便尺寸比一般筆記本還小，功能強大。它支持所有的RG探頭，包括最新研制的聲學和光學成像系統等。
特點
. 測井支持RG探頭和眾多第三方的探頭；
.USB接口可與PC機進行高速連接；
.可與大多數絞車電纜兼容；
.可遙控 SMART型較車的速度和方向；
.實時的數據資料顯示和打??；
.支持 Windows模式打印機；
.數據以LAS或RG格式輸出；
.模塊化設計易于現場工作時進行維修。
RG Winlogger是與RGMicrologger2配套使用的采集操作軟件。經過多年的研發， RG Winlogger提供所有RG常規探頭的數據采集、處理和報告功能。
特點
.支持所有RG數字探頭；
.控制 SMART較車系列；
.8、16和32bit數據支持；
.標準化屏幕顯示打印測井曲線；
.可選的深度采樣間距（1、2、5、10cm等）；
.以API顯示公制和英制測井曲線；
.可制作客戶Logo和表頭；
.可以ASCI（LAS）格式輸出數據。
標準單元，可用于深井操作，2000m絞車包括集中式深度調節輪和自動調平纏繞絞盤。
聲學成像系統，探頭應用固定的聲波發生器和旋轉聲波發射鏡并以聚焦的超聲射線對井壁進行掃描。從井壁發射回來的聲波信號振幅和反射時間被同時記錄下來。裂隙等特征會降低反射幅度并在測井結果中顯示為暗色的正弦軌跡。旅行時測井相當于高精度的一臂井徑測井，并可顯示開放裂隙和破裂內的直徑變化。所記錄的方向信息可用以實時修正圖像。

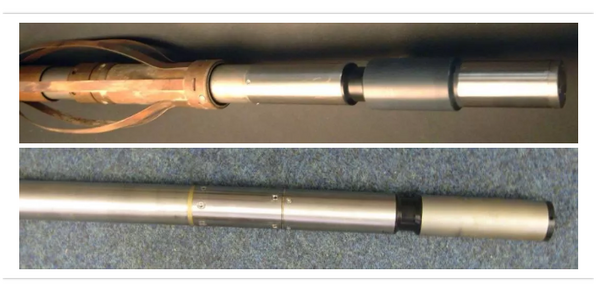

經典的水-井結合型探頭，測量的參數主要有自然電位、自然伽馬及淺、中、深地層電阻率。

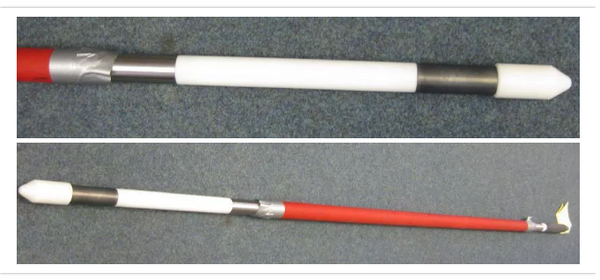

全波列聲波探頭采用高緊湊的設計，特別適用于巖土工程和煤田領域?？赏瑫r測量一個聲波發射器到三個接收器的首波時間和全波形記錄，包含自然伽馬。
將電纜頭與探頭連接好，絞車開關箱上選擇ELOG操作，隔離從地面系統返回的回路電源。
將絞車開關箱與接地極連接。

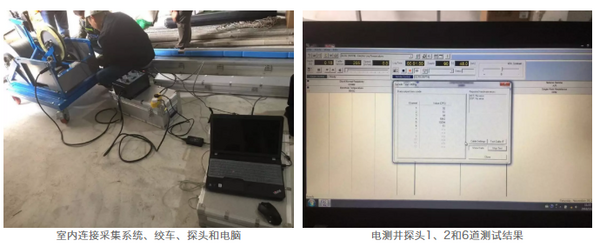

啟動Winlogger軟件開始測試。利用測試箱上的撥碼開關，選擇電阻率的范圍觀察探頭響應。
. 啟動Winlogger軟件。
.導入全波列聲波測井的標定文件。

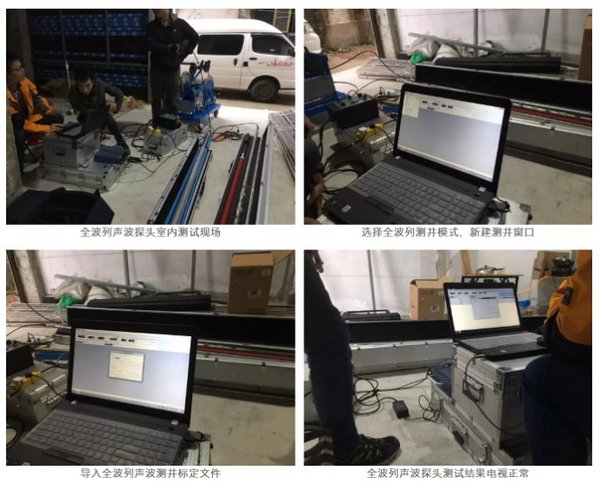

.設置好測試文件、然后進行電纜差分設置，進行探頭測試。
.開始測試，探頭發射器根據選擇的標定文件的采樣頻率，激發聲波的快慢不同。結果表明探頭連接正常，可進行正常測井。
.連接好探頭和電纜頭進行測試
.打開HiRAT采集軟件，根據操作手冊進行參數設置。
.給探頭供電后點擊記錄按鈕就應能采集到井壁信號如圖所示。圖中顯示測井探頭工作正常，增益信號未進行調整。

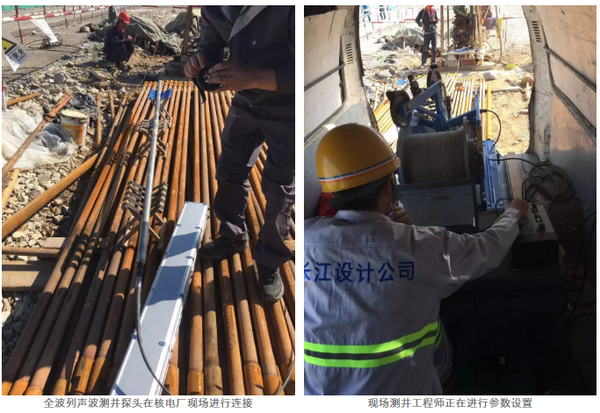

在核電廠1號井對全波列聲波探頭進行現場測井，根據連接規則對測井系統進行連接，一切準備工作就緒之后，將探頭放入井中，根據絞車控制放入起始深度，在采集軟件上對深度進行了調整。

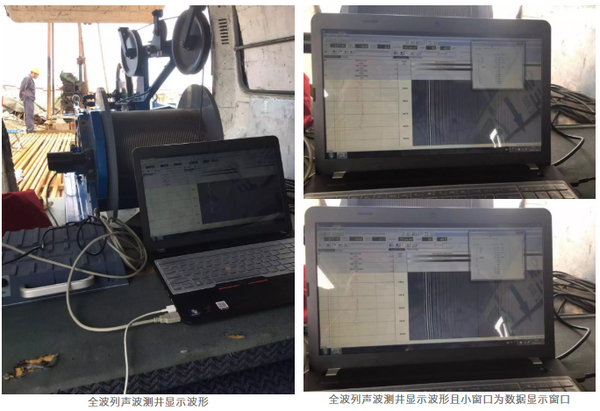

將探頭放入深為228米的井中，下放速度為5m/min，在深度顯示為225米是停止，選擇上提測井模式，進行地層聲波測井，上提速度為2m/min。圖14中現場測井工程師對參數設置，進行1號井測井，圖15/16/17顯示測得井壁聲波數據，該地區巖石特征為花崗巖，較致密，雜質較少且井壁較規則，因此聲波數據較穩定。

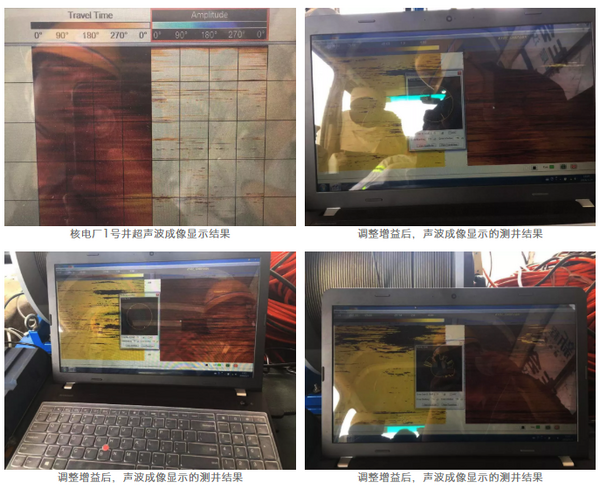

在核電廠1號井，根據全波列聲波測井地面設備的連接情況，再次連接，探頭連接聲波井下電視探頭，然后放入井中，打開HiRAT數據采集軟件，根據測試時的參數進行設置，以2m/min的速度，從井底上提測井。圖為超聲波成像測井顯示結果，根據操作手冊中的增益參數意義，調整增益大小，調整到合適的增益大小，顯示清晰的井壁圖像。

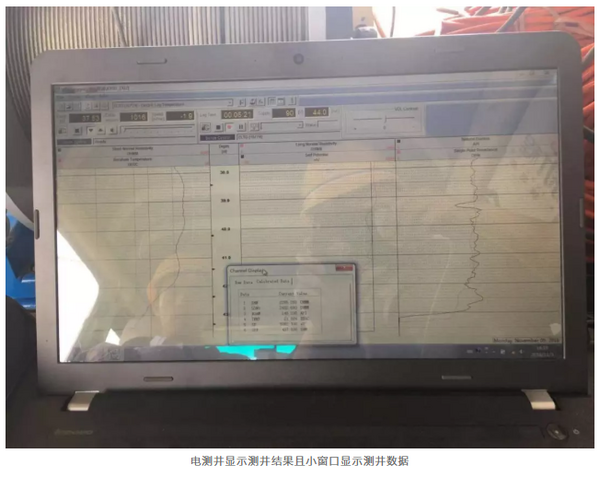

電測井也稱為電阻率測井，相對于全波列聲波測井和聲波成像測井需要整個測井系統與接地樁（或地線）連接，避免自身的電流影響井中電信號的采集。和全波列和聲波成像測井的連接方式相同，要對探頭和電纜頭連接處進行絕緣處理。一切工作準備就緒后，在Winlogger采集軟件中選擇電測井模式，導入電測井模式，開始是未導入電測井模式，電阻率測量值在60000Ω.m左右，溫度在6500，顯示結果異常，導入電測井標定文件后，顯示正常，溫度在21，電阻率值在2000Ω.m左右。
