一、頻率測量范圍
測量諧波失真或搜索信號,要求頻率范圍從低于基波擴展到超過多次諧波。測量交調失真則要求較窄的掃頻寬度( Span ) ,以便觀察鄰近的交調失真產物。因此,足夠寬的頻率范圍或掃描范圍是選擇頻譜儀的最基本要求;第二個要求是頻率分辨率,測量雙音互調對分辨率提出了嚴格的要求。
頻譜分析儀頻率測量范圍由其本振決定。通過采用本振的諧波可以擴展頻譜分析儀的分析頻率范圍,當然,還可以采用外混頻方法將其分析頻率范圍擴展至更高( 75GHz , 110GHz , 324GHz)。
二、頻率分辨率
只有當頻譜分析儀的分辨能力足夠高時,才會在屏幕上正確反映信號的特性,很多信號測試應用要求頻譜分析儀具有盡量高的頻率分辨率。頻譜分析儀的頻率分辨率與其內部的中頻濾波器和本振性能有關。其中,中頻濾波器的影響包含濾波器類型、帶寬和形狀因子,本振剩余調頻( Residual FM )和噪聲邊帶也是確定有用分辨率時應考慮的因素。
頻譜分析儀|購線網|https://www.gooxian.com/newsinfo/1530.html
中頻濾波器的影響
依次分析每一項影響因素,首先要注意的事情是在頻譜儀上理想的 CW信號不可能顯示為無限細的線,而是有一定寬度。當調諧通過信號時,其形狀是頻譜分析儀自身分辨帶寬(IF濾波器)形狀的顯示,即單點頻率信號在頻譜上測試顯示結果為中頻濾波器的頻響形狀。

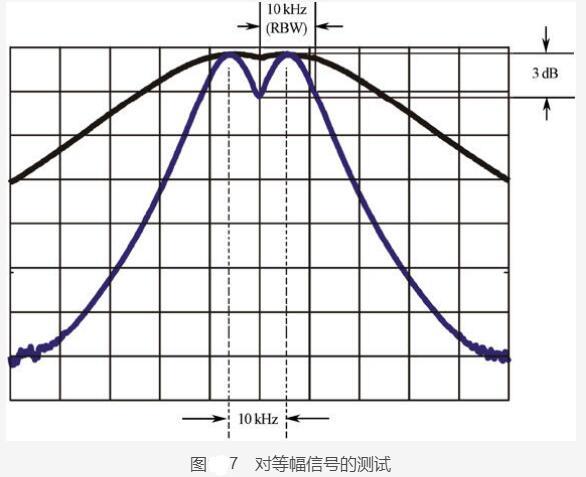

中頻濾波器的形狀由其帶寬和矩形系數定義。將中頻濾波器的 3dB 帶寬定義為 RBW ,在頻譜儀技術指標中給出的一般都是指 3dB帶寬,其他應用(如 EMC )定義濾波器帶寬為 6dB帶寬。 RBW 越小,其頻率分辨率越高,頻譜分析儀的 RBW 即為其分辨等幅信號的能力。一般來說,兩個等幅信號如果其間隔大于或等于所選用分辨率帶寬的 3dB 帶寬,就可以將它們分辨出來,如圖7所示。

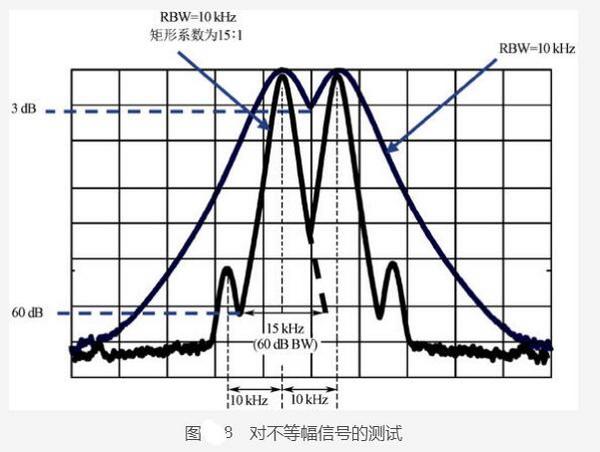

矩形系數被定義為( 60dB BW ) / ( 3dB BW )。如果頻譜儀采用模擬濾波器,則其矩形系數通常為 15 : 1 或 11 : 1 ;若采用數字濾波器,則為 5 :1。通常我們需測量不等幅信號,小信號有可能被掩埋在大信號的邊帶內,如圖8 所示。對于幅度相差 60dB的兩個信號,其間隔至少是 60dB帶寬的一半(用近似 3dB下降)。因此,濾波器的矩形系數是決定不等幅信號分辨率的關鍵。
圖8 所示是對相隔 1KHz 而幅度下降 8OdB的失真產物的測試。如果 R B W 設為 3kHz ,濾波器矩形系數為 15 :1,于是濾波器下降 60dB 的帶寬是 45kHz ,失真產物便隱藏在測試信號的響應邊帶下。如果采用較窄的濾波器(如1kHz )的 RBW ,則 60dB 帶寬為 15kHz ,失真產物距離是容易被觀察到的(因為 60dB帶寬的一半是 7 .5KHz ,小于邊帶的間隔)。因此,對于該測量,分辨率帶寬 RBW 應設置為不大于 1KHz 。
本振寄生調頻的影響
影響分辨率的另一個因素是頻譜分析儀本地振蕩器的頻率穩定度,尤其是第一級本振的穩定度。剩余調頻使顯示的信號模糊不清,以至在規定的剩余調頻之內無法分辨兩個信號;而頻譜儀的分辨率帶寬不可能窄到能夠觀察到它自身的不穩定度。頻譜分析儀的剩余調頻決定了可允許的最小分辨率帶寬,也決定了等幅信號的最小間隔。
采用鎖相環本振可以提高剩余調頻指標,從而降低最小可分辨帶寬。頻率本振性能對分辨率有影響,是因為中頻信號來源于輸入信號與本振信號的混頻,兩個信號中的噪聲是功率相加的關系。例如:輸入信號相位噪聲性能為-11dB/ Hz ( 10kH就頃偏),混頻本振相位噪聲性能為-110bDC/Hz ( 10kHz 頻偏),則混頻輸出中頻信號相位噪聲性能為-107dBc/Hz ( 10kH 發頃偏)。
