預先將若干根貫通樁長的聲測管（管徑為50mm）埋設在鋼筋籠內部。測試時，首先將聲測管內部注滿水，然后將發射探頭和接收探頭順兩根平行的聲測管下放到管底，然后將兩個探頭同步提升至管頂。
在垂直方向上，記錄探頭深度、聲波脈沖信號從發射探頭穿過混凝土到接收探頭的時間及信號強度，最終獲得信號強度及時間沿深度變化的曲線。兩根聲測管間從底部到頂部的測試數據為一個測試剖面，混凝土中的任何缺陷，包括混凝土強度變低及夾雜異物，都會導致聲波信號傳輸時間增加和信號能量的減少，如果整個剖面的傳輸時間一致，則表明混凝土無質量缺陷。
● 正常(G)：到達時間延遲0 to 10% 并 能量減少< 6 db
● 有疑問(Q)：到達時間延遲11 to 20% 并 能量減少< 9 db
● 質量低或小缺陷(P/F)：到達時間延遲21 to 30% 或 能量減少在 9 和12 db 之間
● 缺陷樁(P/D)：到達時間延遲 > 31% 或 能量減少> 12 db
單發單收的兩通道聲波透射檢測系統，是將兩個探頭（發射探頭和接收探頭）放置在聲測管中進行測試，每次可以進行一個剖面的測試，然后重復該過程，直到所有聲測管組合完成測試，整個測試過程非常耗時。

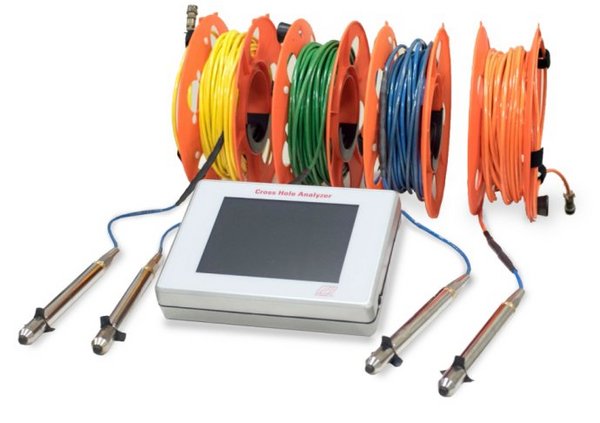

PDI四通道聲波透射法檢測系統CHAMP-Q配有4個“收發探頭”（即可作為發射探頭，又可作為接收探頭，探頭連接電纜顏色不同，便于識別）。在檢測過程中，系統采用順序交替的方式，輪流將1個探頭設置為發射，其余3個設置為接收，整個過程無縫銜接，可以實現無延遲的實時數據采集。

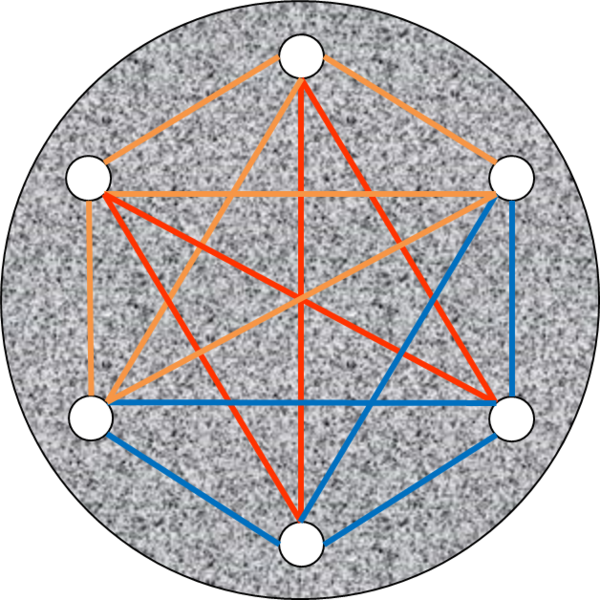

CHAMP-Q可以在一次測試中掃描6個剖面（4根聲測管），重復測試次數明顯減少。例如，一個1.8米（72英寸）的帶有6根聲測管的樁，如采用兩通道系統需要進行15次重復檢測，而采用CHAMP-Q則僅需3次完整的測試過程便可完成15個面的檢測，測試時間減少了80%！
15個剖面僅需進行3次測試

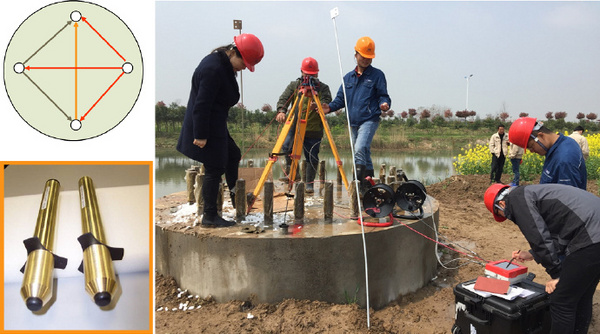

CHAMP-Q配合三腳架將整套系統設置在聲測管入口處使用，將主機直接設置在聲測管入口處，能夠盡可能的消除深度測量時電纜傳輸所引起的信號衰減。信號強度高，穩定性、可靠性更好。
CHAMP-Q主機采用Windows 7 系統，擴展性更強（如數據上傳）。且更精致美觀，輕薄便攜。
同時滿足JGJ106-2014 ，ASTM D6760等多國檢測規范的要求。
缺陷分析方法除JGJ106-2014中的統計法外，還提供美國常用的過濾法。

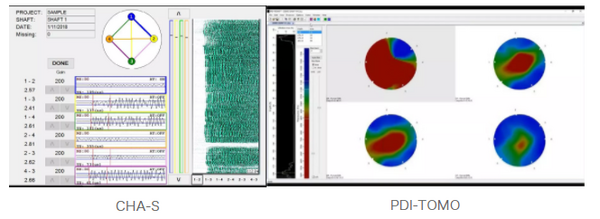

● CHA-S軟件可以同時采集4個探頭的6組測試數據，并且能夠在測試過程中對測試數據進行評估。
● CHA-S設置更簡單，用戶在測試前只需在設置中將探頭拖動到相應的聲測管即可定義探頭位置。CHA-S同時提供推薦測試順序，最大限度的減少測試中的重復次數。
● CHAMP-Q還可配置PDI-TOMO軟件，可建立樁身三維模型，更生動直觀地展示樁身可能存在的問題。（注：該軟件非標配軟件）。
