我國三分之二的國土面積為山區,許多省、市、自治區的山區面積達到90%以上,每年各種滑坡災害造成的直接經濟損失達數十億元,間接損失更是難以估算,如12·20深圳山體滑坡災害,滑坡覆蓋面積38萬平方米,失聯91人,直接經濟損失8.8億元;6·24茂縣山體滑坡災害,由降雨誘發,造成100余人被掩埋?!吨腥A人民共和國國民經濟和社會發展第十二個五年規劃綱要》明確提出:“提高山洪、地質災害防治能力,加快建立災害調查評價體系、監測預警體系、防治體系、應急體系”。而傳統的施工監測手段已經遠遠不能滿足對工程監測的要求。
滑坡災害遠程在線監測系統,可以實現無人值守的自動化災害監測,了解和掌握滑坡體的演變過程,及時捕捉崩滑災害的特征信息,為正確分析、評價滑坡以及滑坡預報、預測提供可靠資料和科學依據。
滑坡災害遠程在線監測系統是根據滑坡監測實際需求,實現無人值守的遠程滑坡自動化監測,及時捕捉邊坡性狀變化的特征信息,更加準確、有效地監測坡體參數,為保證地質安全和整治工程設計提供信息參考。

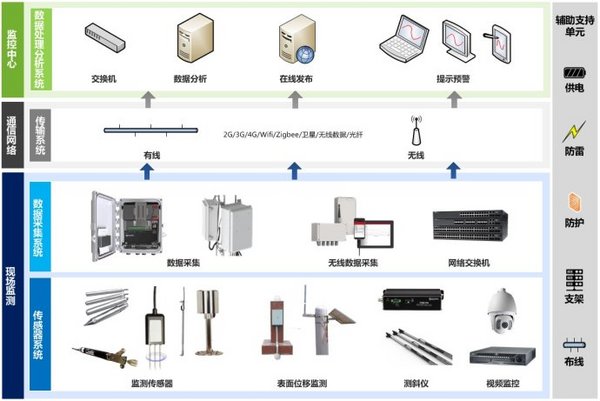

滑坡災害遠程在線監測系統拓撲圖
現場監測:主要由傳感器系統和數據采集系統組成,安裝到監測現場,可將現場監測點數據自動采集、自動發射到接收分析系統。
通訊網絡:主要用于將現場數據傳輸到監控中心,依據現場情況可以選擇不同的傳輸方式。
監控中心:自動接收現場發來的數據,并進行處理分析,形成動態監測曲線、分析圖表等,可根據監測數據人工或自動判斷邊坡的穩定狀態及變化趨勢。
輔助支持單元:包含供電、現場防雷、防護、設備支架安裝及布線等。
系統設計遵照國家和有關行業的規范標準的規定要求,依據的標準和規程規范有:
● 《崩塌-滑坡-泥石流監測規程》DZ/T0221-2006
● 《巖土工程監測規范》YS5229-96
● 《建筑變形測量規范》(JGJ 8-2007)
● 《工程測量規范》(GB50026-2007)
● 《全球定位系統測量規范》GB/T18314-2009
● 《視頻安防監控系統工程設計規范》(GB50395-2007)
● 《電氣裝置安裝工程施工及驗收規范》(GB50254-96~GB50259-96)
● 《電氣裝置安裝工程接地裝置施工及驗收規范》(GB50169-92)
● 《建筑物防雷設計規范》GB50057-94

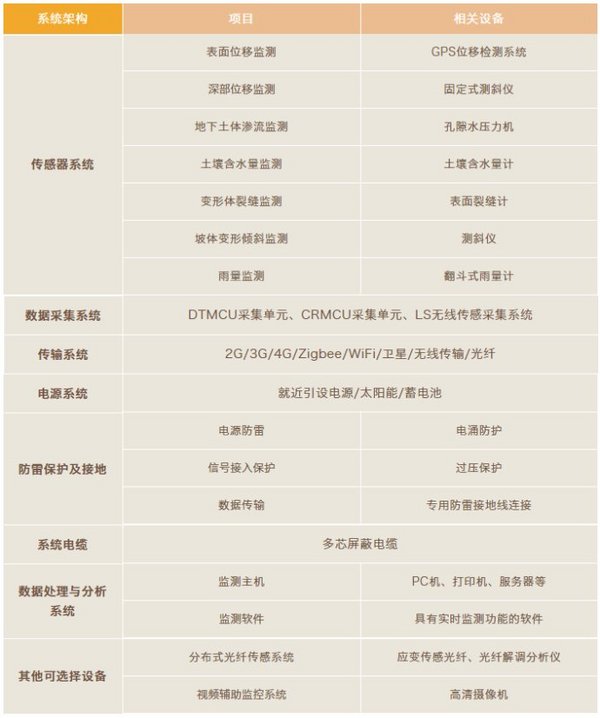

對于遠程滑坡監測項目,主要有以下幾項:
●表面位移監測;
●深部位移監測;
●地下土體滲流監測;
●土壤含水量監測;
●變形體裂縫監測;
●坡體變形傾斜監測;
●雨量監測。
* 根據實際情況,還可以增加必要的監測項目。
歐美大地依據客戶的實際監測需求,制定性價比最優的滑坡災害安全監測系統整體解決方案,從測量傳感器到監測中心軟件,力求整個監測系統性能穩定、可靠性高,測試精度滿足要求,可以長時間不間斷地對目標參數進行監測。
DTC監測系統實現的功能可按實際滑坡災害的需求情況,從硬件和軟件兩方面定制。
系統硬件基本功能
●確定監測參量,配備滑坡安全監測前端的各種監測儀器設備;
●配備符合實際監測環境的采集單元和其他監測設備;
●配置適宜的數據通訊方式,有線或無線;
●維護與保障監測系統各儀器設備的正常運行。
系統軟件主要功能
●實時監測、采集,原始數據濾波、計算。
●數據庫管理,歷史數據查詢,形式報表生成。
●軟件界面采用工具條與按鈕形式操作,按客戶要求編制。
●數據顯示,儀器布點圖、曲線圖、坐標圖、模擬圖等。
●報警提示功能,數據越限報警設置、顯示并即時上傳。
●數據處理分析,按客戶要求實現數據處理與分析圖表等。
●權限管理,口令操作,日志管理。
●系統升級,功能添加、刪除、維護、修改、擴展。
滑坡災害遠程監測系統開發的總指導思想是:技術領先、分步實施、面向應用。
●實用性原則:系統設計時優先考慮實用性,使系統結構及功能與當前實際項目需求相適應。
●先進性原則:綜合當前最新的研究成果,采用先進的傳感技術和信號傳輸技術。
●模塊化原則:系統軟、硬件部分均采用模塊化設計,每個模塊完成一個特定的子功能;各功能模塊之間既相互獨立又相互關聯,有機的結合在一起。
●可靠性原則:選用國內外技術成熟、性能兼容的產品和技術,保證系統各項功能和指標的實現,同時保證系統在野外惡劣環境的長期可靠性。
●易操作和維護原則:系統正常運行后易于管理、易于操作??紤]以后升級換代以及系統維護和調整的方便。
●開放和可擴展性原則:具有直觀友好的可視化人機交互界面,能實現網絡共享和通過因特網傳輸數據和圖形,用戶通過客戶端可以方便地登錄和查看。系統結構設計中預留軟硬件接口,方便擴容,具有標準兼容性和可擴展性。
EPC擁有最全面的巖土工程監測產品線和豐富的產品資源,EPC的技術工程師會依據監測項目、監測面積、現場情況、項目預算等情況,為客戶設計性價比最優的個性化解決方案。
