體積表面積電阻測試儀測試時的注意事項

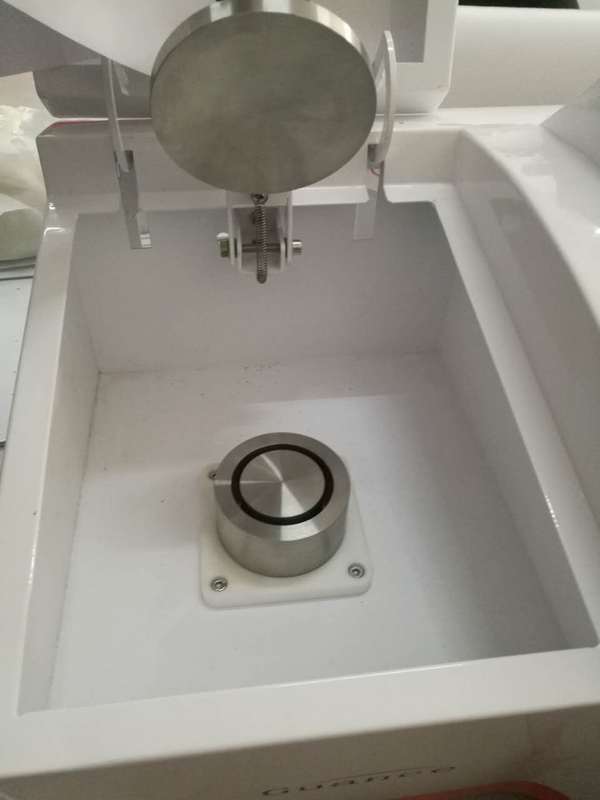

采用GB1410-89規定的電極時，應符合GB1410-89第6、7條規定。采用IEC340-5-1規定的電極時，不應有因電極電阻活污染引起的明顯的測試誤差。電極材料應再測量跳線抗腐蝕，不與北測材料反應。電極如施以10V電壓，在不銹鋼、非腐蝕性金屬板（不是鉛）商測試時，接觸電阻應小于1*103歐姆。
1、環境溫濕度
一般材料的絕緣電阻值隨環境溫濕度的升高而減小。
相對而言，表面電阻(率)對環境濕度比較敏感，
而體電阻(率)則對溫度較為敏感。
濕度增加，表面泄漏增大，導體電導電流也會增加。
溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70℃時的電阻值僅有20℃時的10%。
因此，測量絕緣電阻時，必須指明試樣與環境達到平衡的溫濕度。
2、測試時間
用一定的直流電壓對被測材料加壓時，
被測材料上的電流不是瞬時達到穩定值的，而是有一衰減過程。
在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減小的吸收電流，最后達到比較平穩的電導電流。
被測電阻值越高，達到平衡的時間則越長。
因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值。在通信電纜絕緣電阻測試方法中規定，在充電1分鐘后讀數，即為電纜的絕緣實測值。
但是在實際上，此方法有些不妥，因為直流電壓對被測材料加壓時，被測材料上的電流是電容電流，既然是電容電流，就與電纜的電容大小有關，電容大需要充電的時間就長，特別是油膏填充電纜，就需要的時間要長一些。
所以同一類型的電纜，由于長度不一樣，及電容大小不一樣，充電時間為一分鐘時讀數顯然是不科學，還需進一步研究和探討。
3、測試設備的泄漏
在測試中，線路中絕緣電阻不高的連線，往往會不適當地與被測試樣、取樣電阻等并聯，對測量結果可能帶來較大的影響。
為此：為減小測量誤差，應采用保護技術，在漏電流大的線路上安裝保護導體，以基本消除雜散電流對測試結果的影響；
高電壓線由于表面電離，對地有一定泄漏，所以盡量采用高絕緣、大線徑的高壓導線作為高壓輸出線并盡量縮短連線，減少尖端，杜絕電暈放電；
采用聚乙烯、聚四氟乙烯等絕緣材料制作測試臺和支撐體，以避免由于該類原因導致測試值偏低。
4、測試電壓(電場強度)
介質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。
常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增加，材料的電阻值保持不變。
超過一定電壓后，由于離子化運動加劇，電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值迅速降低。
由此可見，外加測試電壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。
值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。
若測試電極之間的距離不同，對材料電阻率的測試結果也將不同，正負電極之間的距離越小，測試值也越小。
5、測試儀器的準確使用
測試儀器很多廠家普通用高阻計、兆歐表，在工作時，儀器自身產生高電壓，而測量對象又是電氣設備，所以必須正確使用，否則就會造成人身或設備事故。使用前，首先要做好以下各種準備：
(1)測量前必須將被測設備電源切斷，并對地短路放電，決不允許設備帶電進行測量，以保證人身和設備的安全。
(2)對可能感應出高壓電的設備，必須消除這種可能性后，才能進行測量。
(3)被測物表面要清潔，減少接觸電阻，確保測量結果的正確性。
(4)測量前要檢查儀器是否處于正常工作狀態，主要檢查其“0”和“∞”兩點。兆歐表即搖動手柄，使電機達到額定轉速，兆歐表在短路時應指在“0”位置，開路時應指在“∞”位置。
(5)儀器應放在平穩、牢固的地方，且遠離大的外電流導體和外磁場。做好上述準備工作后就可以進行測量了，在測量時，還要注意正確接線，否則將引起不必要的誤差甚至錯誤。
