EMS-PICO TDR土壤水分監測系統是農業部學科群建設二期項目中采購的科研設備,該系統為高精度土壤水分監測系統,采用世界知名TRIME-PICO智能傳感器,TDR技術,為目前測量精度和穩定性最高的土壤水分傳感器,適于各種土壤類型包括高鹽度高電導土壤及濕地土壤等。其主要技術特點如下:
1. 可同時測量監測土壤水分、土壤溫度及土壤電導(記作ECtrime),并根據特定的校準曲線,實現不同類型土壤電導率(ECtrime)和土壤鹽分含量(g/L)之間的快速換算
2. 功能強大的數據采集系統,具備模擬輸入(標配32通道,可選配64通道等)并支持SDI-12協議(可接100多個SDI-12傳感器),符合DIN導軌安裝的標準,支持GSM/GPRS/Internet遠程數據傳輸
3. 可通過有線(如溫室內等有網口的地方)或無線遠程數據傳輸和診斷等
4. 可選配特制PICO-Profile智能土壤剖面傳感器,可測量多達10個層面的土壤水分,利用特制安裝工具,對土壤基本無擾動,安裝后即可立即測量監測,不必要預先埋設適應,而且可以方便地在不同測管間移動監測
5. 還可根據需要連接莖流、莖桿生長、CO2、氣候等各種其它傳感器組成大型生態監測系統
新疆農墾科學院是兵團直屬的綜合性科研單位,地處石河子市,儀器由新疆農墾科學院土肥所采購,該單位從事節水灌溉、土壤肥料、土壤改良和土壤農化分析等研究,水分監測系統就安裝在土肥所的玉米試驗地。根據試驗方案,15個PICO32土壤水分儀分3個監測點,每個監測點5個層,距地面10cm到50cm,從下往上在剖面上逐一安裝,統一布線,將多余的線捆扎好埋在三角支架附近。目前該系統正常運行。
挖水分監測剖面

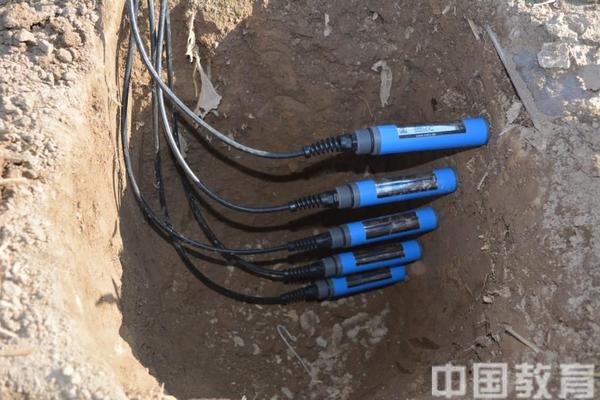

安裝PICO32水分傳感器
處理多余的纜線

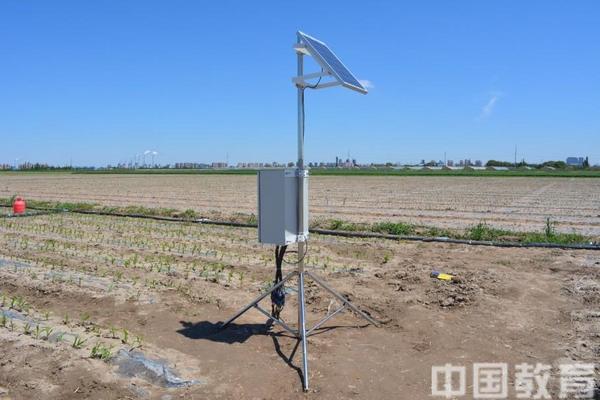

安裝完成圖
