近年來,隨著空氣質量逐漸惡化,霧霾天氣現象出現的頻率越來越高,它們在人們毫無防范的時候侵入人體,從而引起呼吸系統疾病、心血管系統疾病、血液系統、生殖系統等疾病,諸如咽喉炎、肺氣腫、哮喘、鼻炎、支氣管炎等炎癥,長期處于這種環境還會誘發肺癌、心肌缺血及損傷。
就學校而言,霧霾的危害對尚未成年的學生兒童尤其嚴重,同時,教職員工的身心健康也受到嚴重威脅。校園空氣污染時刻影響著學生的生活和學習。系統、有效、全面的解決校園環境空氣質量問題,給青、少、幼學生們創造安全、潔凈的生活學習空間已刻不容緩。校園大氣環境整治、霧霾的消除,已迫在眉睫。
一、 校園霧霾治理實施方案
本方案采用國家發明專利技術《校園區域低空霧霾沉降系統和方法ZL201410226001.8》及實用新型發明專利設備《低空區域霧霾沉降裝置 ZL201420273203.3》,將水轉化成生態級負離子,高效沉降有效區域內的霧霾,在校園上空形成一個潔凈空氣籠罩的穹頂,給校園內的師生創造出一個潔凈的生活空間。

1、 系統簡述
校園低空取域霧霾沉降系統主要由霧霾沉降機群、PM2.5級無線粉塵監測儀、數據采集分析系統、就地自動化控制系統、遠程監控系統構成。整個系統全自動化工作,可根據PM2.5粉塵監測儀傳回的空氣質量信號啟、停霧霾沉降機群動作;系統自動統計工作前、中、后的空氣質量報告和能耗報告并形成報表;上級管理部門和設備維護中心可遠程監控設備的運行情況。
整個除霾系統全自動工作,也可人工設定和現場遙控。例如可設定在學生下課前10分鐘進行噴霧操作,課間時間停止動作,保證學生在可以除霾系統打造出來的潔凈空氣環境中休息、運動、娛樂。平時依靠空氣質量信號自動運轉。在空氣良好的天氣里,機群折疊到地面,系統進入蟄伏狀態。
2、 系統構成
1) 霧霾沉降機群
霧霾沉降機是一種大型遠程噴霧設備,通過高壓技術將水霧化到10-150μm大小的微霧顆粒,再利用大型風機把霧氣噴灑到遠處。霧霾沉降機的噴霧距離從30至200米不等。機器可左右0~180°、上下-10~45°搖擺作業,最大單臺理論覆蓋面積約10萬平米。微霧顆粒被風的吹送的過程中被風和空氣切割,二次霧化的細度可達1μm。
本方案設計選擇使用80/100米射程型號的可升降霧霾沉降機對校園環境的塵霾進行治理,根據校園操場面積和邊長的不同選擇合適的機型。小于80米的機型如60/50型受風的影響較大,適用于小型操場。大于100米的機型能耗較高,非特殊情況不建議采用。
在霧霾天氣的時候,塵霾因相對干燥、地埋逆溫高等原因漂浮在近地空間。霧霾沉降機向校園區域內大量瞬間輸送微米級水霧,增加區域空間濕度,同時降低地面溫度。霧霾沉降機噴出的霧團在飄行的過程中大量、快速、重復地吸附塵霾顆粒,包裹了塵霾的灰滴再互相重復凝結、聚集,最終形成大的霧滴在重力作用下沉降到地面。塵霾的成分比較復雜,需要添加改性淀粉基的無毒表面活性劑和消毒藥劑成分,在降塵霾的同時還起到了抑制空氣中病毒的作用。
2) PM2.5粉塵監測儀
系統采用國外進口PM2.5級別的粉塵監測儀,可對1~150μm的細微粉塵進行實時監測。監測儀可無線發射信號及傳輸數據給就地控制系統,控制系統根據監測儀傳回的信號啟、停霧霾沉降機群動作。監測儀可固定或移動工作,遠景設計還可依托遙控飛機無人機運行。

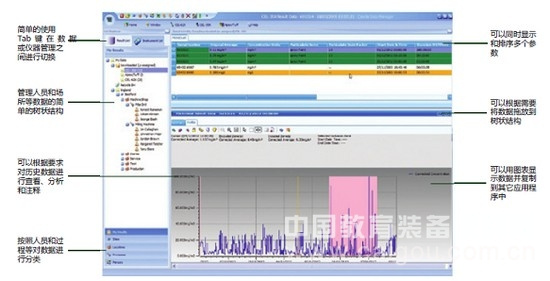

3) 數據采集分析系統
數據采集分析系統是整個霧霾沉降系統穩定運行的技術基礎。系統可遠程接收監測儀傳回的數據信號,進行編輯、分析、存儲,再轉發給就地控制系統。就地控制系統根據數據采集系統發來的數據控制整個除霾系統的工作。數據采集系統可以根據設定形成數據報告或報表,內容包括空氣質量、系統能耗、系統運行情況、系統部件監控等等。

4) 就地自動化控制系統、遠程監控系統
就地自動化控制系統是整個霧霾沉降系統的指揮中心,包括電氣控制、自動化控制、設備運行狀態監測等功能。
遠程監控系統可以為上級管理機關提供遠程數據監測和視頻監控功能,還可遠程打印報表,整體功能通過無線傳輸或互聯網實現。
整個系統的運行狀態和各組成部件的運作狀況都遠程接入生產廠家的統一監控中心,保證為系統良好穩定運行提供完美售后服務。
3、 系統的優勢
1) 微霧顆??蛇_1μm,高效吸附PM2.5-PM10的可吸入塵霾顆粒,
2) 區域性沉降霧霾效果理想,打造潔凈空氣環境,
3) 打破區域靜風現象,形成空氣流動,
4) 低空大量輸送水分,創造塵霾沉降條件
5) 降低地表溫度,杜絕逆溫現場,消滅塵霾漂浮條件,
6) 控制形式多樣,可全自動化運行,也可人工干預、遙控動作,
7) 數據可形成報備,具有遠程傳輸功能,
8) 運行狀態可遠程監控,
9) 統一售后服務中心支持,保證系統穩定運行,

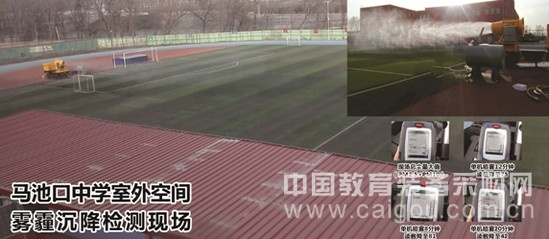

二、 示范案例——以馬池口中學為例
馬池口中學校園室外空間霧霾治理項目:

現場應用一臺拖車式80m射程霧霾沉降機進行實地數據檢測,英國CASELLA公司、中國華測集團北京檢測中心參與了測試。
經檢驗,應用細微水霧在室外露天空間進行霧霾沉降,效果良好,能耗低、見效快,對比封閉大棚等方法減少大量投資。
助力校園足球、致力室外空間環境

京津冀是霧霾污染高發地區,2014年統計霧霾天氣高達75%。中小學生室外運動成為一大難題。配合教育部校園足球推廣,特推出校園足球版霧霾沉降機,在球門后合適位置,建立塔架,布置霧霾沉降機。用足球外觀的球形罩對噴霧設備進行封閉。既美觀,又起到保護設備的作用,同時可進一步降低噪音。
塔架上懸掛液晶顯示屏,可進行遠程、現場足球教學,通過遙控器進行控制,十分方便。
數據平臺可實時收集現場空氣數據,對噴霧設備全自動控制,根據需要啟停,保證現場空氣環境優良。
