信息化電力系統動態模擬實驗控制平臺
1.作品的主要用途
信息化電力系統動態模擬實驗控制平臺主要是從現代電力系統不斷發展和改進素質教育中實驗環節相對落后的角度，建立一個高度自動化、信息化且動態特性與實際電力系統保持一致的動態模擬實驗系統，能真實再現現代電能的生產、傳輸、分配和使用的全過程。信息化電力系統動態模擬實驗控制平臺主要用于進行電力系統的運行分析、控制保護、生產調度等電氣工程學科的本科生教學實驗，也用于學生的課程設計、生產實習及畢業設計等實踐類教學，或研究生外創新項目實驗中，使專業實驗從演示型向學生主動型轉變，大大提高了學生創新思維與實踐能力，更好的培養出高素質的復合型人才。
2.作品的主要功能介紹
信息化電力系統動態模擬實驗控制平臺主要由三個部分組成，各部分主要功能介紹如下：

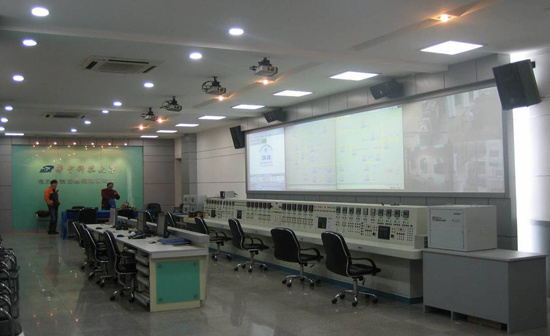

(1)結構新穎的動模測量操作控制實驗臺
電力系統動態模擬操作試驗臺是一個高度自動化機構新穎的多功能試驗平臺，能實現對實驗室的設備的集中控制。試驗中所有操作將在該操作試驗臺上進行。它是由各監控單元、錄波單元、同期單元、短路故障模擬單元等組成。
動模測量操作控制實驗臺功能：
?、?a href="http://www.dongsenyule.com/Product/T306/list_p_1.shtml" target="_blank">模型運行狀態監測：實時監測各無窮大電源、發電機組、負荷、三相電流及通過開關電壓電流的有效值和相位;各序分量的有效值和相位;有功功率、無功功率、功率因數以及頻率;發電機轉子電壓和電流。實時監測各開關的開、斷狀態;如果是分相開關具有分相監測功能。
?、?a href="http://www.dongsenyule.com/Product/T306/list_p_1.shtml" target="_blank">模型運行控制：通過操作測量控制臺上的按鈕及旋鈕，可以實現對各開關的開/合控制操作;各發電機組的開/停機、啟勵/滅磁、增速/減速、增磁/減磁、并網、振蕩的控制等;對同期點開關的自動準同期控制;對無窮大電源電壓的調節控制;對輸電線路及并聯電抗器的投切;對各負荷的投切、增/減負荷控制;故障點及故障類型的選擇控制、故障的發生及故障時間的控制;交直流操作電源的控制等;
(2)分布積木式的動模高壓系統屏
實驗室內所有模型設備(發電機、變壓器、輸電線路、負荷、斷路器)都通過電纜(發電機、負荷還通過變壓器組成單元聯接后)與高壓屏聯接，每一面高壓屏裝有多套模擬設備，并且每套設備在屏面裝有多組聯接用插口，這樣可以據原型網絡的接線方式和試驗的要求，用兩端附有聯接插頭的連接線將所需模擬設備連接成網絡，靈活地組成相應的電力系統模型，實驗中模型更改方便。
高壓屏內部配有模擬電壓及電流互感器、測控單元、測控開關等，這些裝置通過電纜與控制室中操作控制實驗臺及微機監控服務器相連，方便測量與控制!
為了對短路故障的模擬，高壓屏中設有故障模擬盤，并通過交流接觸器進行故障相的選擇，采用真空開關控制接地故障的產生。另外配置可變電阻，模擬過渡電阻的接入與變化。
(3)動模微機監控系統
實驗室的設備或機組都在主控制室進行控制，采用集中控制(操作控制實驗臺)和程序控制(微機監控)。微機監控系統功能如下：
?、龠\行狀態監測：能在線監測模型設備的電氣參數、當前系統的運行狀態、節點的位置信息等。運行狀態監測可根據實際實驗模型情況進行靈活配置。
?、谶\行控制：能實現對機組、開關、負荷等模型設備的調節控制。
?、坌畔⒒δ埽簩嶒炇以诰€監測、視頻監控及其他智能設備所產生的所有二次信息進行綜合的分類;并依據IEC61850標準中信息描述的方法進行了信息的統一建模，做到實驗室信息源的唯一性、一致性、正確性。
?、芸梢暬谋O控界面：監控系統能給用戶提供一個應用構造平臺，用戶通過該平臺可以以“所見即所得”方式快速靈活的構造一個與實際運行系統信息保持一致的、具有良好界面的可視化的監控畫面。監控畫面操作方便靈活，用戶可以根據實驗需求對實驗模型接線圖、狀態量信息、設備控制方式等進行更改和配置。各主要監測參數能在實驗模型接線圖上動態顯示。監控畫面能實時顯示在大屏幕上!方便操作人員觀測!
此外信息化電力系統動態模擬實驗控制平臺中無論是集中控制(操作控制實驗臺)和程序控制(微機監控)均具有電力系統的“四遙(遙測、遙信、遙控、遙調)”功能。除了能具有電力系統“四遙”功能外，還具有“遙視”功能。遙視系統主要通過安裝在實驗室各地的攝像頭對主要運行設備和實驗室內部工作情況進行實時監視，將圖像信號實時顯示在大屏幕上。學生在控制室進行試驗操作時，可以很方便觀察到當前設備運行狀況。另外通過遙視系統還能對試驗環境進行監測，保護了試驗設備及操作人員的安全。
作品名稱：信息化電力系統動態模擬實驗控制平臺
學?；騿挝唬喝A中科技大學
