【切削力和工藝系統剛度綜合測試儀】
儀器設備功能/作用介紹

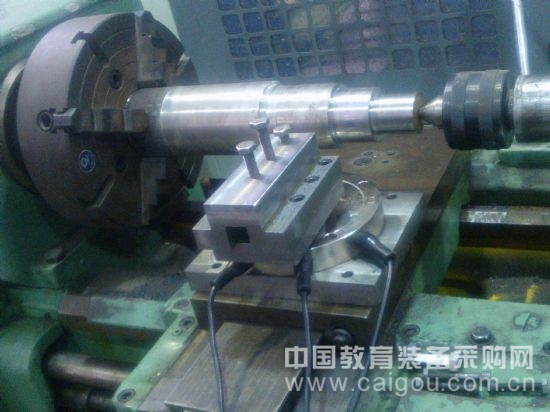

切削力和工藝系統剛度綜合測試儀可以實現《機械制造技術基礎》課程開設的兩個重要實驗——“車削力的測定及經驗公式的建立”和“工藝系統剛度對加工精度的影響”的實驗教學工作。該儀器以普通車床為載體，采用高精度三向力傳感器、直線位移傳感器、信號傳輸屏蔽電纜、A/D轉換板卡、切削力信號變送器等先進的測試部件，研發了切削力和工藝系統剛度綜合測試儀，該儀器的功能如下：
1、可以完成“車削力的測定及經驗公式的建立”實驗
在該實驗中，該儀器可以精確地測試出背吃刀量ap、進給量f、切削速度υc和刀具前角γ發生變化時切削力的大小，并利用自主開發的實驗分析軟件實時采集切削力值，根據切削力值繪制切削力的變化曲線，另外，該軟件還可以根據實驗條件繪制理論的切削力變化曲線，通過對比得出實驗曲線與理論曲線的區別，并分析其中的原因，以提升學生理論與實際相結合的能力及分析問題的能力，拓展了學生的思維。
2、可以完成“工藝系統剛度對加工精度的影響”實驗
首先，該儀器實時記錄背吃刀量ap發生變化時，切削力在Y方向的變化情況，并利用實驗分析軟件實時采集切削力在Y方向的值，根據切削力的值繪制切削力在Y方向的變化曲線;然后，利用該儀器上的直線位移傳感器測量出工件已加工表面的徑向誤差，同時利用實驗分析軟件實時采集徑向誤差的值，并繪制徑向誤差的變化曲線;最后，打印出切削力在Y方向的變化曲線和徑向誤差的變化曲線。該儀器的實時記錄功能可以使學生更加真切的理解背吃刀量ap變化對切削力的影響規律及誤差復映現象。
該測試儀所使用的專業教材為《機械制造技術基礎》，面向機械類和近機類多個專業開設，已在2012年開始應用于2010級和2011級本科教學中，獲得了非常好的教學效益。
儀器設備名稱：切削力和工藝系統剛度綜合測試儀
所在單位： 吉林大學機械科學與工程學院
