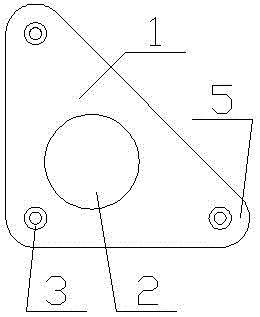

摘要：本實用新型公開了一種桌板的桌腿連接板結構，包括三角形連接板，所述連接板的中部設有桌腿定位孔，所述連接板的各頂角處分別設有通孔，所述通孔內設有螺母，所述螺母的兩個端面分別設有凸出結構，所述凸出結構將螺母固定于通孔內。從上述結構可知，本實用新型的桌板的桌腿連接板結構，通過沖床的沖壓將螺母沖出凸塊，通過凸塊和凸環的作用使得螺母與連接板固定，不僅保證了螺母的固定效果，而且還便于批量生產，提高了生產效率；通過凸環表面的凸紋，使得螺母在沖壓時不會滑脫，保證了螺母的沖壓效果；通孔和螺母之間為過盈配合，防止螺母在沖壓時沖偏，也防止螺母沖壓之后發生晃動。
- 專利類型實用新型
- 申請人江蘇華辰教學設備有限公司;
- 發明人管益武;
- 地址223200 江蘇省淮安市淮安區施河鎮人民路南首
- 申請號CN201520273586.9
- 申請時間2015年04月30日
- 申請公布號CN204654215U
- 申請公布時間2015年09月23日
- 分類號A47B41/00(2006.01)I;
