近中紅外熒光光譜系統
近中紅外具體指哪個波段？
紅外波，是電磁頻譜中的重要組成部分。相較于我們常說的可見光波段，是人眼所無法看到的成分。紅外輻射覆蓋從700nm到1mm的范圍，常見地按照波段進行區分，紅外分為以下幾個部分：近紅外（0.751.4μm）、短波紅外（1.4-3μm）、中紅外（3-8μm）、長波紅外（8-15μm）、遠紅外（15-1000μm），所以近中紅外區我們大致概括為700nm到8μm范圍。

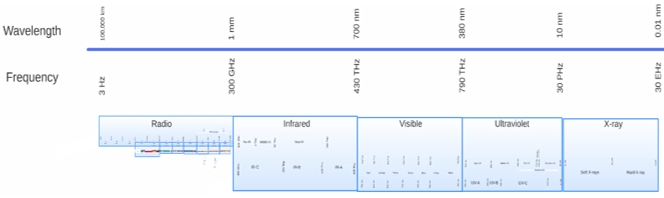

紅外與電磁波譜的關系
波段 | 波長范圍 | 應用領域 |
近紅外 | 0.75 - 1.4μm | 材料科學、光纖通信，醫學領域 |
短波紅外 | 1.4 - 3μm | 電信和軍事應用 |
中紅外 | 3 - 8μm | 化學工業和天文學 |
長波紅外 | 8 - 15μm | 天文望遠鏡和光纖通信 |
遠紅外 | 15 - 1000μm | 通常用于癌癥治療 |
不同紅外區的波段及應用
近中紅外熒光材料的典型應用——近中紅外激光晶體

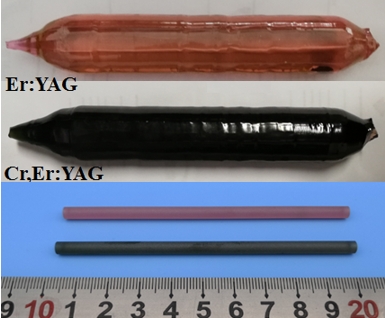

Er:YAG和Cr,Er:YAG激光晶體棒的圖片
由于3μm中紅外波段激光在軍工領域、激光理療設備及環境監測等領域有著重要的應用前景，稀土離子摻雜的固體激光材料因此得到廣泛關注及大量研究。
較早被研究的材料有基于808nm、980nm激光器激發的Er3+的2.7μm發射（4I11/2-4I13/2躍遷），隨著半導體激光器在短波長逐漸成熟，衍生出了Ho3+離子摻雜的LiYF4，使用640nm的激光激發可產生1.2μm（5I6-5I8），2.0μm（5I7-5I8），2.8-3μm（5I5-5I7）均具有較強的熒光，再有硫系玻璃如Ho3+摻雜的Ge-Ga-S-CsI玻璃，在900nm激發下能夠發射2.81μm（5I6-5I7）和3.86μm（5I5-5I6）。
近中紅外客戶案例與實測數據
1) 摻鉺微晶玻璃的中紅外熒光光譜
在眾多激光玻璃材料中，由于Er離子摻雜的氟化物玻璃具有較低的聲子能量、優異的中紅外透過特性、較高的激光損傷閾值，因此它是目前實現2.7μm波段光纖激光器的候選材料并備受關注，其2.7μm波段發光源于Er3+離子的4I11/2-4I13/2躍遷。

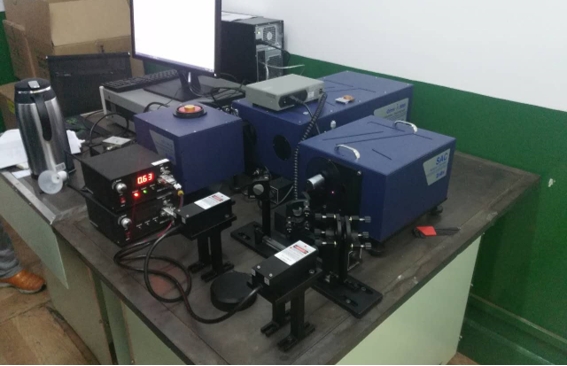

采用卓立漢光中紅外熒光測試系統，系統組成：980nm激光器、Omni-λ5015i影像校正型紅外單色儀、紅外鍍金反射式樣品室、液氮制冷型InSb探測器（光譜響應范圍1-5.5um）。

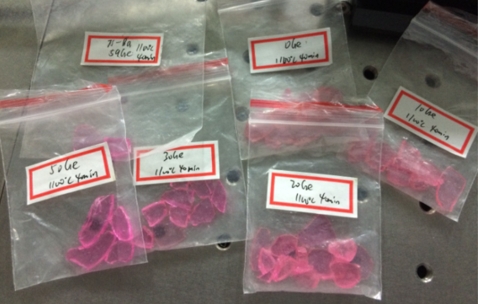

摻鉺中紅外熒光微晶玻璃

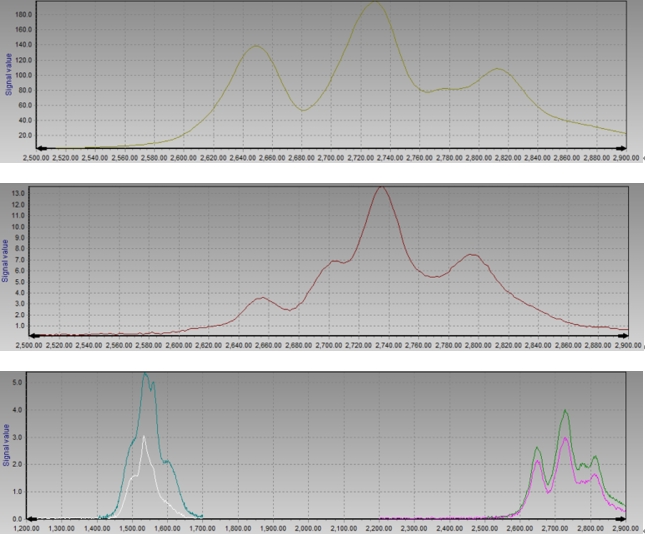

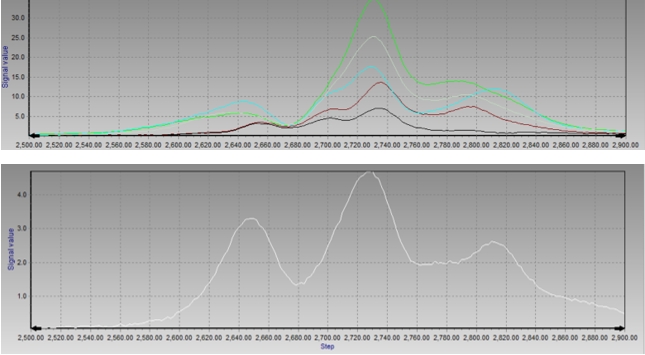

PL譜測試結果，發射峰在2.7μm左右。
2) 近中紅外熒光光譜系統

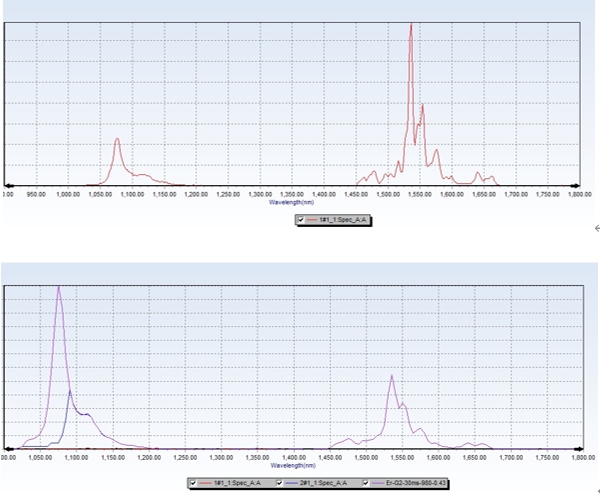

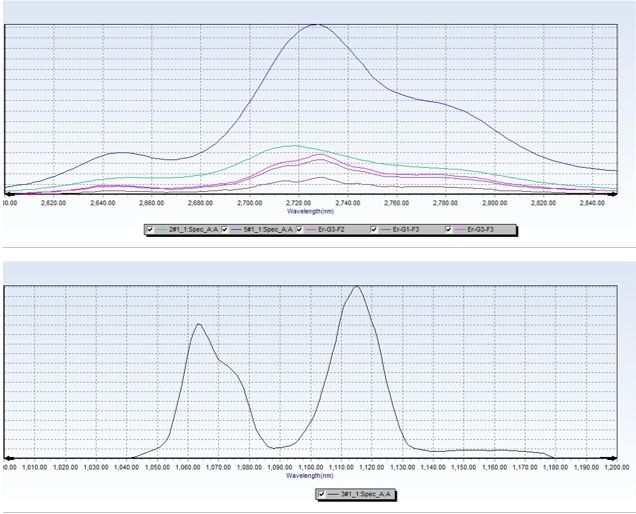

配置808nm，980nm激光器摻Er離子樣品發射在1550nm，2730nm左右。
3) 近中紅外熒光光譜系統

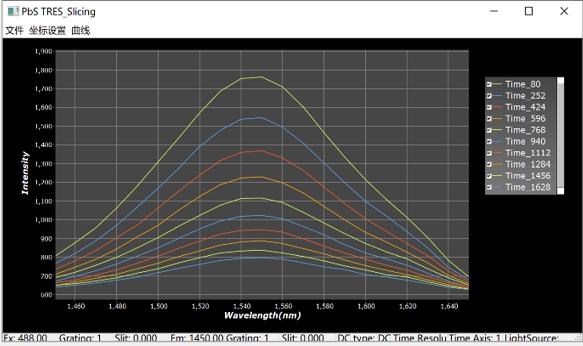

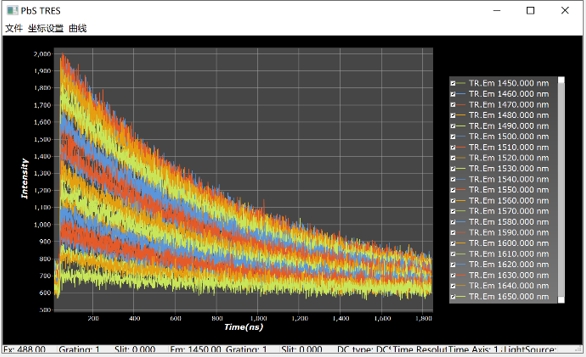

PbS量子點ns壽命測量及時間分辨熒光光譜

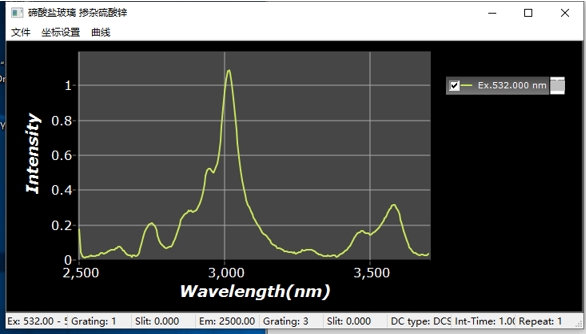

碲酸鹽玻璃摻雜硫酸鋅

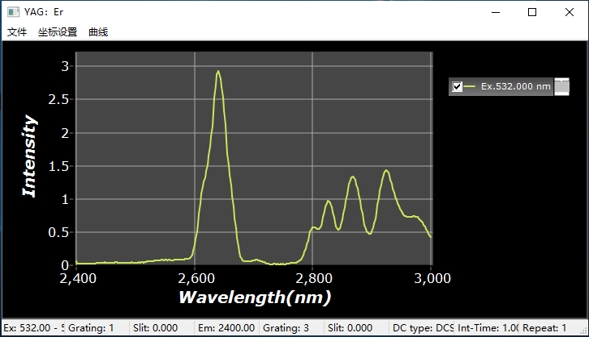

YAG:Er晶體
相關文章成果
液氮制冷型MCT檢測器
1、基于全光纖結構的2-6.5μm紅外高能量超連續光源輸出光譜測量[1]

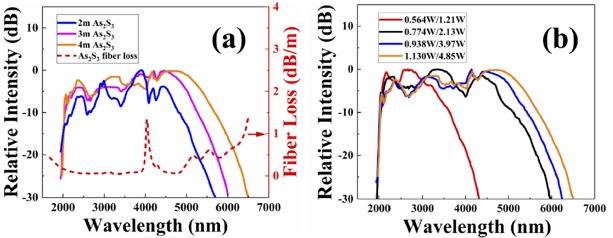

(a) 不同長度的As2S3光纖輸出光譜測量; (b) 4m As2S3 光纖在不同輸入光能量下的輸出光譜
2、PPLN晶體中通過溫度調諧自由差頻產生的連續波2.9-3.8μm 隨機激光光譜測量[2]

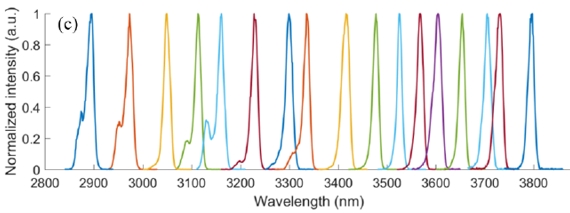

2.9μm-3.8μm可調諧中紅外隨機激光光譜測量
液氮制冷型InSb檢測器
1、中紅外發光硫鹵玻璃陶瓷中紅外發光研究[3]，通過引入Ga2S3納米晶，*大增強了硫鹵玻璃陶瓷位于2.3和3.8μm處的中紅外發光強度。下圖為440℃不同熱處理時間下的硫鹵玻璃陶瓷中紅外發射光譜測試，淺藍曲線為主體玻璃陶瓷的發光。

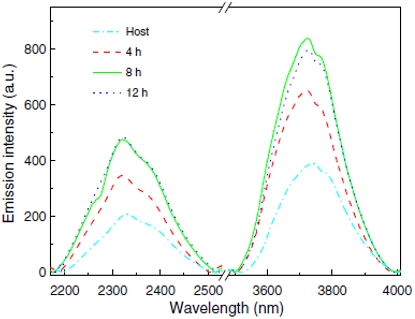

硫鹵玻璃陶瓷中紅外發射光譜
2、能量轉移相關的Ho3+摻雜Yb3+敏化氟鋁酸玻璃的中紅外2.85μm發光研究[4]

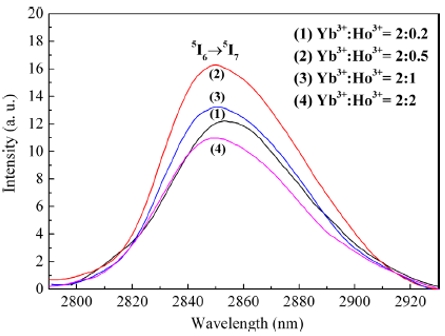

Ho3+/Yb3+ 摻雜氟鋁酸玻璃的中紅外熒光光譜
TE制冷型InGaAs檢測器
Bi:CsI晶體的超寬近紅外發光光譜[5]

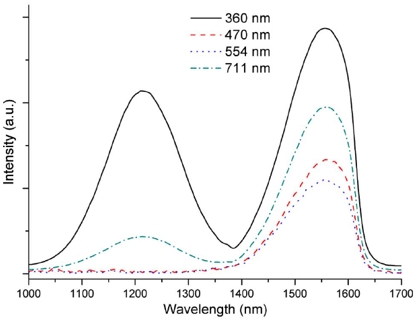

300K不同激發波長下Bi:CsI 晶體的近紅外發光光譜
參考文獻：
【1】Bin Yan etal, Optics Express, Vol. 29, No. 3
【2】Bo Hu etal, Science China-Information Sciences , August 2023, Vol. 66
【3】Shixun Dai etal, Journal of Non-Crystalline Solids 357 (2011) 2302–2305
【4】Beier Zhou etal，Journal of Quantitative Spectroscopy & Radiative Transfer, 149(2014)41–50
【5】Liangbi Su etal, OPTICS LETTERS , Vol. 36, No. 23, December 1, 2011
