光鑷拉曼光譜技術產品簡介
光鑷拉曼光譜技術（laser tweezers Raman spectroscopy LTRS）結合光鑷與顯微拉曼光譜技術，可對單個微納顆?；騿渭毎M行操控與生化分析。常規顯微拉曼光譜技術可以獲得微米尺度分子結構信息，但是對于懸浮氣/液體中微小粒子或細胞樣品檢測時，由于布朗運動或溶液懸浮等因素，很難對樣品進行精準定位與測量。光鑷技術可以穩定束縛與操縱微納顆粒及生物分子，有效實現懸浮微顆粒的精準檢測。
光鑷技術對微粒的操控是非接觸的遙控方式，不會給對象造成機械損傷，可穿過氣/溶液表層界面檢測內部顆粒物信息，同時，光鑷捕獲的微粒尺度為幾十納米到幾十微米，是生物細胞、細胞器、生物大分子以及氣溶膠等物質尺度范圍。拉曼光譜亦是一種無損傷的分子光譜技術，具有譜峰信息豐富，特異性強等優勢，因此，光鑷拉曼適用于微納米尺度的單分子研究領域應用。
典型應用
系統介紹

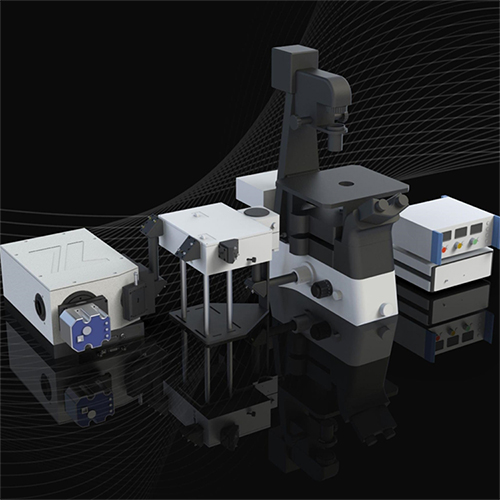

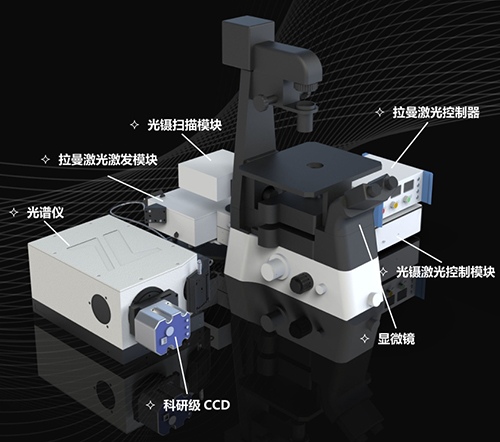

RTS-LTRS 光鑷拉曼光譜系統是北京卓立漢光儀器有限公司全新推出的光鑷-拉曼聯用系統，該系統結合先進的光鑷微控技術與拉曼分子識別分析技術，高度集成、性能穩定、易于操作，能夠實現同時控制大量(200 個)目標和高精度的微納米級顆粒物的分析測量。
儀器原理和實現方式

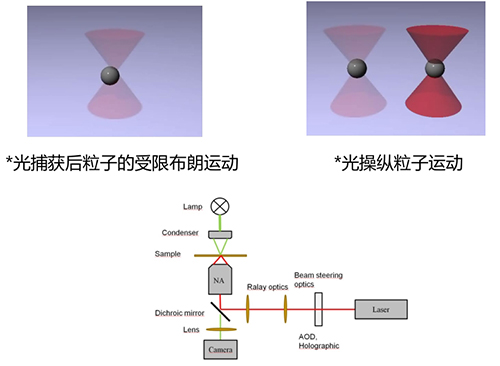

光鑷技術捕獲單個顆粒的基本原理如下圖所示。激光通過倒置顯微鏡形成匯聚光線，高度聚焦的激光會在焦點中心形成一個勢能梯度中心，稱之為勢阱或光阱。透明的球形微粒會被光阱在三維空間中捕獲，從而進行操控、排列與微小力的測量。更復雜一點的情況是光折射的梯度力與光散射力以及粒子本身的重力與浮力共同平衡，并在限制粒子的布朗運動后實現 3D 捕獲操控。
光鑷原理：采用 100kHz AOD（聲光偏轉器）高速分時掃描不同位置，從而形成多個光阱；
區別于傳統的光鑷技術，這種技術可以實現：
1. 控制目標更多：可以產生 200 個以上的光阱，同時捕獲 200 個以上的目標微粒；
2. 控制激光強度：可獨立控制每個光阱；
3. 控制光阱移動：軌跡、步長、速度等；
4. 降低光阱的漂移：光阱間漂移僅 0.05nm/min；
5. 提高測力精度：更加精確定位光阱坐標；
6. 降低系統噪音：無機械振動，提高整體穩定性。
結構介紹
RTS-LTRS 光鑷拉曼光譜系統有兩種結構（如下圖所示），
結構一：在標準的 RTS2 的基礎上配置具有雙層無限遠光路的倒置顯微鏡，上層光路多光阱光鑷系統，下層光路為拉曼光路出入口，可內置不同波長激光器，也可外部耦合激光器，拉曼信號通過光纖或者空間光路耦合到光譜儀，光路如下：
結構二：在標準的 RTS2 的基礎上配置具有雙層無限遠光路的倒置顯微鏡，上層光路多光阱光鑷系統，拉曼激光從顯微鏡的側口進入，拉曼信號原路返回接光譜儀，可內置不同波長激光器，也可外部耦合激光器，拉曼信號通過光纖或者空間光路耦合到光譜儀，光路如下：
性能優勢
標配 320mm 焦長影像校正高通光量光譜儀，高像素深制冷光譜 CCD 相機，可擴展 EMCCD，ICCD，InGaAs 陣列等探測器，擴展系統功能；
集成化設計，無外置裸露光學元器件；
可以實現不同尺寸的多目標懸浮和自由移動，從納米尺度至百微米尺度；
多目標捕獲，水中 200 個以上的不同尺寸目標，空氣中不同尺寸液滴陣列的捕獲；
可 XYZ 三維方向精確控制捕獲激光和拉曼激發激光焦點之間的相對位置，測試不同位置拉曼信號；
非接觸、作用力均勻，不會造成對象機械損傷和污染；
可對常見樣品及微/納米顆粒、不規則顆粒及氣相中的液滴進行 3D 捕獲；
系統穩定度更高，測量結果受環境干擾更??；
操控更加靈活，光阱移動精度更高；
避免視場不同位置光阱剛度的差異；
可以進行多目標力學測量。

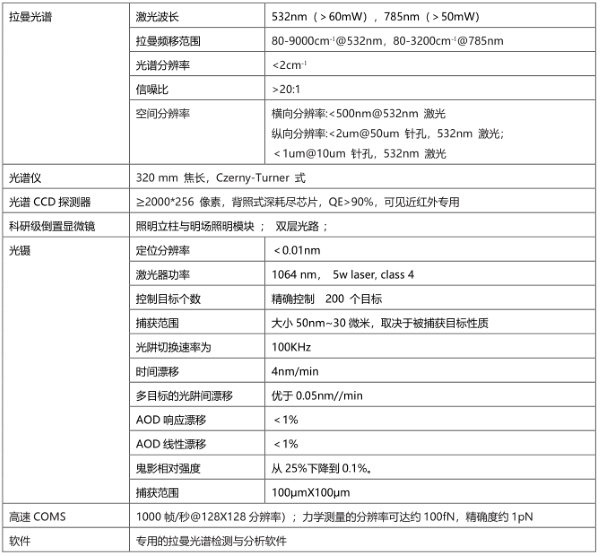

典型參數
測試案例

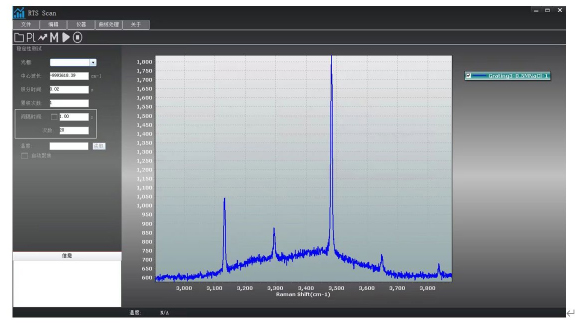

光鑷數據
測試顆粒：濃度為 0.5M 到 2M 的 NaCl 水溶液發生的氣溶膠顆粒

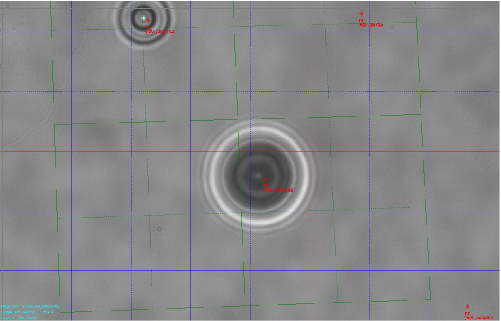

氣溶膠樣品捕獲

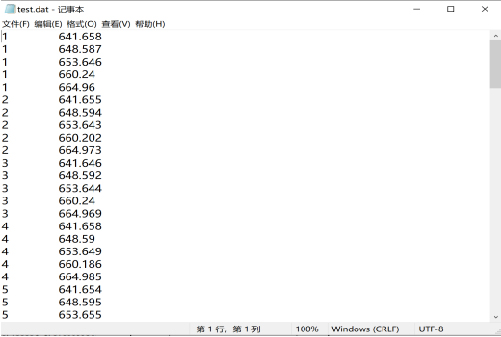

液滴半徑與折射率測試結果數據
穩定的環境條件下，在 2 分鐘內的連續 25 次測量中，液滴半徑為 4359.73±0.55nm，分辨率優于 1nm；折射率為 1.3757±0.0002，波動約 0.015%。
