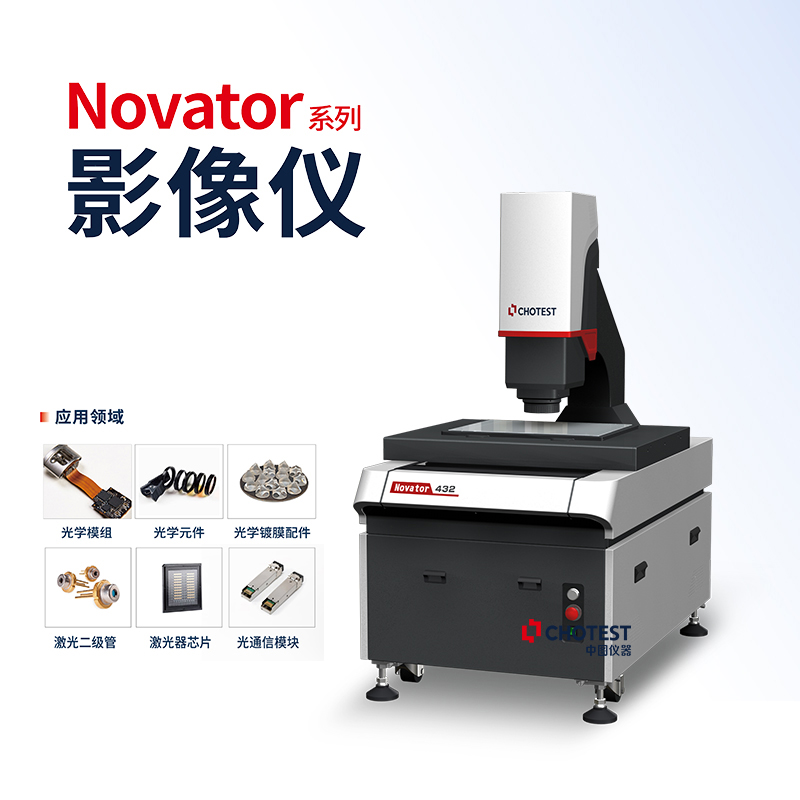

中圖儀器Novator光學影像測量儀器將傳統影像測量與激光測量掃描技術相結合，支持線激光3D掃描成像，可實現3D掃描成像和空間測量。能夠快速、準確地獲取三維物體表面形態信息，并進行精密的尺寸、角度等多項測量數據的分析和處理。在制造、建筑、醫療、航空航天等各個領域都有廣泛應用，成為提高生產效率和產品質量的重要保障。
產品優勢
穩固移動平臺、高測量精度
1.精密大理石機臺，穩定性好，精度高。
2.精密線性滑軌和伺服控制系統，超低分貝靜音級運動。
3.三軸全自動可編程檢測，實現復雜特征批量檢測。
激光掃描成像、3D復合測量
1.支持點激光輪廓掃描測量，進行高度方向上的輪廓測量。
2.支持線激光3D掃描成像，可實現3D掃描成像和空間測量。
3.VisionX測量軟件支持多種輪廓測量和3D空間測量，無縫連接2D/3D混合測量。
頻閃照明光源、高速硬件飛拍
1.具備頻閃照明光源，支持頻閃和普通雙模式。
2.支持飛拍模式測量，測量效率提升5~10倍。
3.融入中圖閃測儀的拼接測量功能，發揮綜合優勢。
可更換RGB表光、獨立升降表光
1.可更換RGB表光和白色表光，適應多種復雜顏色和材料表面。
2.表光可獨立升降，更好的觀察樣品表面。
3.支持六環八分區表面光、透射光、同軸光分段編程控制。
自動測量，批量更快
1.程序匹配工件坐標系，自動執行測量流程。
2.支持CAD圖紙和Gerber圖紙導入，坐標系匹配測量。
3、CNC固定坐標系模式下，可快速精確地進行批量測量。
操作簡單，輕松無憂
1.具備大幅面導航相機，快速實現工件定位。
2.具有鏡頭防撞功能，輕松無憂。
3.一體化操作界面，任何人都能輕松設定和測量。
儀器特點
1.非接觸測量，使得測量無形變，適合于測量薄壁、軟體零件；
2.圖像放大功能強，小尺寸測量能力更強；
3.測量速度快，提高測量的效率；
4.采點密度高，保證了測量的高可靠性；
5.裝夾方便
軟件測量功能
1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點等。
2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。
3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。
4.形位公差：直線度、圓度、輪廓度、位置度、平面度、對稱度、垂直度、同心度、平行度等形位公差評定。
5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。
6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。
7.支持公差批量設置、比例等級劃分、顏色自定義管理。
Novator光學影像測量儀器可實現各種復雜零件的表面尺寸、輪廓、角度與位置、形位公差、3D空間形貌與尺寸結構等精密測量。Novator可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具、計量檢測等領域。
部分技術規格
| 型號 | Novator432 | |
行程范圍 | X(mm) | 400 |
Y(mm) | 300 | |
Z(mm) | 200 | |
| 圖像傳感器 | 高清彩色工業攝像機 | |
| 顯示器 | 24英寸 LCD顯示器（1920×1080） | |
| 鏡頭 | 13.3X電動連續變倍 | |
| 放大倍率 | 光學放大0.6~8.0X;影像放大17~232X | |
3D掃描成像測量 | Z向測量范圍 | 5mm |
| 掃描寬度 | 30mm | |
| 掃描速度 | 10~80mm/s | |
| 支持飛拍測量模式 | 支持 | |
| 支持導航相機 | 支持 | |
| 外形尺寸(mm) | 860*1350*1670 | |
| 儀器重量(kg) | 650 | |
| 承重(kg) | 25 | |
如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
