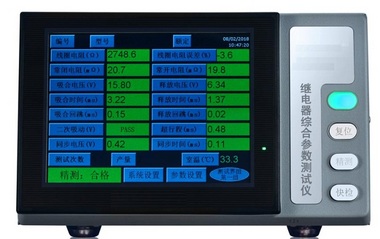

繼電器綜合參數測試儀型號XN-P964線圈電阻、接觸電阻、吸合電壓
XN-P964主要功能：
1. 能測試常開、常閉、轉換型電磁繼電器的線圈電阻、接觸電阻、吸合電壓、釋放電壓、吸
合時間、釋放時間、吸合回跳時間、釋放回跳時間、二次吸動、超行程（跟蹤）等參數；
2. 一次可以測試一只4 組常開、4 組常閉或4 組轉換的繼電器；
3. 有快檢和精測兩種測試方法；
4. 人機界面友善，測試結果在觸摸屏上全屏顯示，不合格參數高亮顯示，操作非常簡單直
觀；
5. 精確測量環境溫度，線圈電阻的測試具有溫度自動補償功能；
6. 測試速度快，不測二次吸動及超行程（跟蹤）的情況下精測時間僅需1.5 秒/只，快檢時間
僅需0.9 秒/只；
7. 二次吸動測試有吸合上限時磁路閉合測試、吸合上限以上二次吸動不良測試、吸合上限內
吸合電壓差值測試等測試方式，測試結果穩定可靠；
8. 超行程（跟蹤）測試功能，可以在繼電器不開外殼的情況下用電的方法測出超行程（跟
蹤），有效地檢出由于點膠、烘干變形等原因導致超行程（跟蹤）不良的繼電器；
9. 帶RS232 通信接口，可連接PC 機，可將測試結果送PC 機顯示、儲存、統計、打印，也
可通過PC 機進行參數設置；
10. 帶有合格/不合格輸出接口，不合格項目可以分成4 路信號輸出，具有很強的抗干擾能
力，可以與自動檢測機完美連接。
11. 在輸出短路或過載時，儀器自動切斷輸出，
XN-P964技術參數
線圈電阻測試：
測試條件：< 15mA
測試范圍：
10.0Ω～409.4Ω時分辨率：0.1Ω
測量誤差：±1％±0.5Ω；
409Ω～4094Ω時分辨率：1Ω
測量誤差：±1％；
4090Ω～20470Ω時分辨率：10Ω
測量誤差: ±1％；
接觸電阻測試：
測試條件：開路電壓：6V DC、24V DC 兩檔（電壓誤差：±5％）
閉路電流：10mA、100mA、1A 三檔（電流誤差：±1％）；
測量范圍：0～500mΩ分辨率：0.1mΩ；
測量誤差：±1％±1mΩ；
吸合/釋放電壓：
測試范圍：DC 0V～24V （紋波系數≤1％）
分辨率：0.01V 測量誤差：±1％±0.03V
輸出電流：≥300mA；
測試范圍：DC 24V～120V （紋波系數≤1％）
分辨率：0.03V 測量誤差：±1％±0.03V
輸出電流：≥120mA；
吸合/釋放時間：
測試范圍：0～60ms 分辨率：10us 測量誤差：±1％±10us；
吸合回跳/釋放回跳時間：
測試范圍：0～60ms 分辨率：10us 測量誤差：±1％±10us；
同步時間：
測試范圍：0～9.99ms 分辨率：10us；
環境溫度：
測量范圍：5～40℃測量誤差：±1℃；
參數設置容量：100 種；
顯示方式：觸摸屏全屏顯示；
合格/不合格信號輸出方式：觸點輸出，1 路合格信號，5 路不合格信號；
帶RS232 通信接口，可連接PC 機，可將測試結果送PC 機顯示、儲存、統計、打印，也
可通過PC 機進行參數設置；
體積：W 250mm ×H 170mm ×D 220mm；
重量：5.6kg
