一、設備名稱及型號：

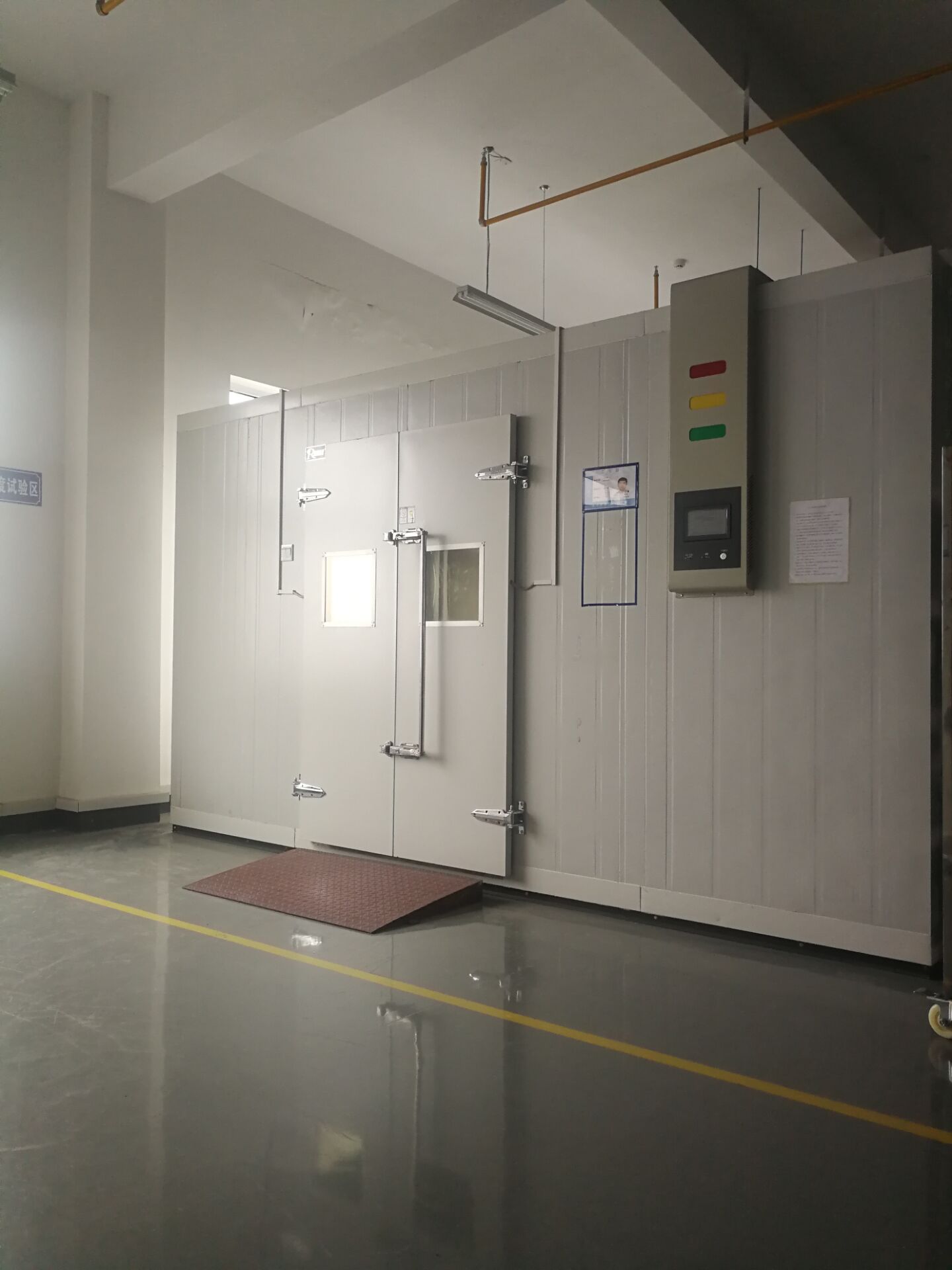

1.設備名稱：步入式高低溫試驗室
2.設備型號：型號:ADX-BHW-8
二、武漢步入式高低溫試驗室生產廠家設備基本特點：
1.試驗系統結構設計應先進合理，制造工藝規范，外觀美觀、大方。
2.該試驗室主要功能元器件均應采用世界名牌配置（含金量高）、技術原理先進可靠、噪音與節能得到控制。
3.零部件的配套與組裝匹配性好，主要功能元器件均應采用原裝進口件，提高了設備的安全性和可靠性，保證用戶長時間、高頻率的使用要求。
4.設備應具有良好的操作性、維護性、良好的溫度穩定性及持久性、良好的安全性能、不污染環境及危害人身健康。
5.控制柜內所有電線均應有專用設備打印制作的序號和編號，線路清楚，一目了然。
三、武漢步入式高低溫試驗室生產廠家
主要技術指標：
1.內部尺寸：根據客戶要求定制(L*W*H)（含空調柜500mm在內的尺寸）
2.外部尺寸：根據客戶要求定制(L*W*H)（含冷凍柜）
3.溫度范圍： -40℃~150℃
4.溫度波動度：±0.5℃
5.降溫速率：20℃∽ -40℃約60分鐘（空載）
6.溫度均勻度：±3℃以內
7.制冷方式：水冷式
8.裝機總容量：380V,180KW（不含負載）
9.箱體材質：采用庫板，內壁采用SUS304#不銹鋼，外部彩鋼板
10.保溫材料：硬質阻燃聚氨脂發泡，厚度75mm
11.箱門：安裝雙開門1個。每個門上設置一個導電膜鋼化玻璃防凝露觀察窗。
12.地板：采用75mm厚的保溫板，工作室底部距離地面高度約50mm。
13.根據現場情況預留電源測試孔100mm兩個。
14.箱體底部安裝14個國標五孔插座（單個功率大于1KW），1個380V接線口，功率大于2.5KW；兩側箱體內部每側安裝接線插座3個國標五孔插座（電線不低于4平方毫米）。
15.配置USB電腦連接口，可供打印報表及輸出數據使用。
16.房間內部鋼板做防反光黑化處理，避免產品測試時光線折射影響。
17.負責把設備的電源線引到同實驗室的電源控制柜。
18.試驗室底部做防滑處理。
19.電機由變頻器控制，試驗室風速可調。
20.配備水塔一臺供設備冷卻用、我司負責把水管連接安裝至設備上。
21.庫板底板承重不低于1000KG/㎡。
22.利用冷熱動平衡技術實現制冷與冷損失維持一種靜態平衡，少量加熱即可達到很好控溫精度，使設備運行始終處于相對低功耗狀態。
23.步入式內部濕度可顯示。
?。ㄒ陨显O備運行技術數據均是在室溫20±5℃,相對濕度≤85%R.H，試驗箱空載非線性條件下，溫濕度恒定兩小時后測得的數據。）
四、空氣調節系統：
1.工作原理：強制通風內循環，平衡調溫調濕法：即中央控制系統根據所采集到的箱內溫度信號進行放大、模／數轉換、非線性校正后與溫度的設定值（目標值）進行比較，得出的偏差信號經PID運算，輸出調節信號自動控制加熱器輸出功率大小，使試驗室內的加熱和熱散失達到一種動態平衡，達到恒溫目的
2.空氣循環裝置：加長軸離心風機,長軸外置電機驅動
3.空氣加熱方式：采用專用螺旋狀大散熱面積之鎳鉻合金阻性電加熱器；PID+SSR驅動控制
4.空氣冷卻方式：膜片式空氣熱交換器
五、制冷系統
1.做工考究的低溫工藝：
低溫聯接管路采用優質無氧銅管、充氮焊接、高保壓防泄漏工藝以確保焊接質量；管路的長度、傾斜度、坡度及走向都須經過嚴格的計算，以達到好的制冷效果
2.主要制冷配件：
1）、制冷壓縮機：采用原裝谷輪或比澤尓壓縮機。該型號壓縮機應能實現制冷量大、噪音小、能耗低、效率高。并且應能保證能夠長期、穩定、可靠地運行。
2）、制冷蒸發器：采用翅片式蒸發器比一般蒸發器換熱效率高30%，具有美觀、小巧、降溫快等優點。
3）、油分離器及冷凍油
制冷壓縮機是否有足夠的合理的高品質冷凍機油，將直接影響其壽命，冷凍機油若進入制冷系統中，特別是進入各換熱器中將大大降低其性能。為此，系統中需設置油分離器，采用進口油分離器、冷凍機，其油性能、粘度穩定。
4）、冷凝蒸發器
采用目前先進的釬焊板式換熱器，這種換熱器由若干片壓制成人字型波紋的耐腐蝕不銹鋼薄片組成，相鄰的一對不銹鋼片波紋方向相反，波紋背線彼此相交構成大量的接觸焊點，由于復雜的接觸交差網絡通道使兩側流體形成紊流，提高了換熱強度，同時強烈的紊流和光滑的不銹鋼表面使釬焊板式熱交換的流道內表面不易結垢，采用此換熱器后不但系統阻力也降低，而且可克服以往國產大型試驗箱此部件的尺寸大、換熱差、效率低等缺點。
3.主要制冷配件：電磁閥（意大利卡士妥）、手動截止閥（進口丹佛斯）、過濾器（進口丹佛斯）、膨脹閥（進口丹佛斯）、壓力控制器（進口丹佛斯）、避振軟管（美國帕利斯）、減聲器（美國艾高）、電子膨脹閥（進口丹佛斯）等均采用進口名牌設備；
4.制冷劑： R404A/R23符合國際環保公約要求。
八、測控系統：TH1800
1.7寸高清彩色觸摸屏，真彩6.5萬色，分辨率800*480，核心控制器為PLC,使用壽命長、抗干擾能力強、控制精確度高，數據處理速度快，多種信號組合繼電器（晶體管）輸出，信號可進行邏輯（NOT,AND,OR,NOR,XOR）
2.溫度濕度2通道輸入，分別獨立控制，對非線性傳感器每一路溫濕度都可以進行10點線性斜率補償；每通道兩種控制方式:定值/程式定值時間可設9999999小時；程式編輯和循環，程序可編程100組，每組100段，每段可設32700小時，可循環32000次；支持自由組合編程輸出可串并等高難度控制
3.具備漢字輸入功能，編輯輸入廠商資料，故障報警名稱，試驗名稱等，數據組名稱等
4.通訊功能：儀表配有RS485/RS422/USB接口，USB支持U盤存儲、導出歷史曲線、數據功能，并可用電腦上位機軟件實現查看、打印
5.界面類型：中文/英文可任意選擇切換；溫濕度控制顯示和單溫度控制顯示可自由選擇
6.壓縮機延時功能；手動、自動、定時停機功能；預約啟動功能
7.可以自定義設置4個內部報警8個外部報警功能，外部輸入DI報警信號可以自由切換常閉或常開信號模式
8．儀表自帶報警嗡鳴器，可自由設定報警時是否延時輸出，延時多久，是否停機、嗡鳴器是否報警、是否跳出報警界面、是否輸出外部報警點等功能；輸入輸出點硬件故障時移點備用功能；缺水提示，自動補水；溫濕度運行上、下限報警，超溫、過載等自動報警
9.控制器能實時顯示當前運行的狀態如：設定值、實時值、運行時間、組數段數、循環次數等主要工藝參數，統計數據；各種控制參數可任意設置
10．實時顯示溫濕度PV/SP曲線；并且可以查詢歷史曲線
11.參數設置密碼防止無關人員誤改參數；三級密碼定時鎖機功能
十、安全保護和電磁兼容要求
1、本試驗箱應滿足電工安全標準，布線規范，各接線端口均有明確標況，無裸露；
2、工作室與各電源
絕緣，電阻大于1MΩ，無積存靜電；
3、完善的安全保護功能（如下）；
1）可靠的接地保護裝置；
2）漏電/斷路保護；
3）加熱器短路保護；
4）鼓風電機過載保護；
5）工作室超溫聲光報警；
6）制冷機超壓保護；
7）制冷機過載保護；
4、電氣設備符合相關電磁兼容性標準要求。
