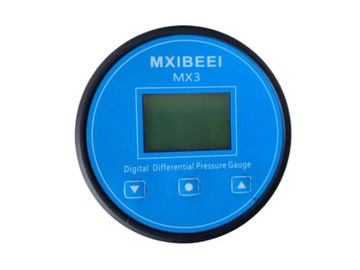

MX3200數顯多功能差壓變送器可被廣泛用來測量風扇和鼓風機的壓力，過濾器阻力、風速、爐體通風、孔板造成的壓降，起泡系統的液位和增壓器或液壓系統的壓力?？捎迷卺t療設備上監測血液和呼吸壓力。
應用和特點
l 采用高精度MEMS傳感器及數字化技術，可以檢測正壓、負壓或壓差
l 可被廣泛用來測量風扇和鼓風機的壓力，過濾器阻力、風速、爐體通風、孔板造成的壓降，起泡系統的液位和增壓器或液壓系統的壓力
l 可用在醫療設備上監測血液和呼吸壓力
l 適用嵌入安裝、平面安裝等安裝方式
l 多種量程范圍、輸出方式和單位可選
l 無運動部件，防震動
l 同時具有超大LCD顯示
l 可設置報警值，蜂鳴器報警
l 精度高達±1% FS，可選±0.5% FS
l 按鍵功能：零點校準、單位切換、響應時間設置、量程/信號校準等
技術指標
介質：空氣和非易燃，非腐蝕性氣體，對潮氣/粉塵/結露/油污不敏感
介質溫度：0-60°C
外殼：PA66阻燃尼龍
工作環境：-20-85°C
溫度補償：0-50°C
工作壓力：1、2、5kPa，視量程不同；
過載5xFS，破壞壓力10xFS
尺寸：見尺寸圖
過程連接：錐形咀，內徑5mm軟管連接，側/背面各一對
顯示：雙行LCD顯示
模擬輸出：可選4-20mA(兩線)/0-10V (三線)
輸出負載：≤500Ω(電流型)，≥2KΩ(電壓型)
通訊輸出：可選RS485/Modbus（9600-n-8-1）
繼電器輸出：2×SPDT，1A/30VDC,0.5A/125VAC
精度：±1.0%FS，可選±0.5%FS
長期穩定性：±0.5%FS /Year
溫漂系數：＜0.05%FS/°C
電源：17-30V DC
按鍵：3個輕觸按鍵
防護等級：IP65
重量：約340g
認證：CE
選型表
例如：MX320021 | ||||||
型號 | MX3 | 數顯壓差變送器/開關/RS485 | ||||
材質 | 200 | PA66阻燃尼龍 | ||||
量程 | 見量程表 | 量程選項 | ||||
繼電器或輸出 | 1 | 4-20mA | ||||
2 | 0-10V | |||||
3 | RS485/Modbus | |||||
4 | 2*SPDT | |||||
量程表
Code | UNIT & Range | |||||
Pa | Pa | kPa | in w.c. | mm w.c. | mbar | |
1 | 0-60 | 60.00 | 0.060 | 0.250 | 6.000 | 0.600 |
2 | 0-125 | 125.0 | 0.125 | 0.500 | 12.00 | 1.250 |
3 | 0-250 | 250.0 | 0.250 | 1.000 | 25.00 | 2.500 |
4 | 0-500 | 500.0 | 0.500 | 2.000 | 50.00 | 5.000 |
5 | 0-1000 | 1000 | 1.000 | 4.000 | 100.0 | 10.00 |
6 | 0-2500 | 2500 | 2.500 | 10.000 | 250.0 | 25.00 |
7 | 0-5000 | 5000 | 5.000 | 20.00 | 500.0 | 50.00 |
8 | 0-10000 | 10000 | 10.00 | 40.00 | 1000 | 100.0 |
X | 訂制量程 | |||||
注：1.零點在中間的定義：選型加Z。如MX320041Z,代表滿量程500Pa，零點在中間，
即實際為-250-0-250Pa.
2.如選擇訂制量程，選型舉例:MX3200X1(0-1500Pa),量程為1500Pa,輸出為4-20mA.
3.如選擇訂制量程的正負量程，選型舉例：MX3200X1Z（1500Pa）,量程為正負750Pa.
