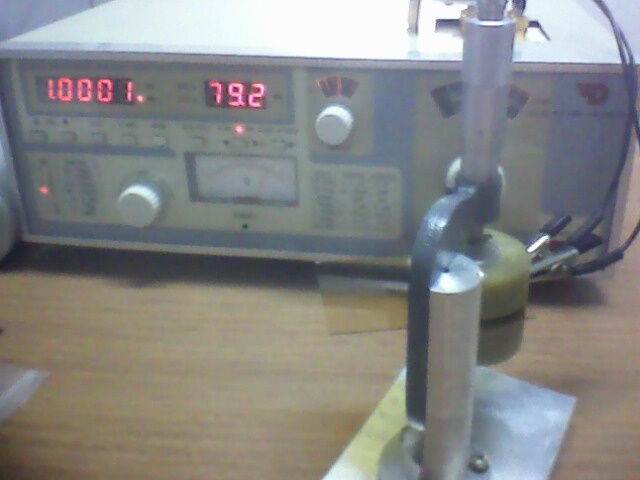

介電常數測量儀 固體介電常數檢測儀介電常數及介質損耗測試儀DZ-501
指標
1、Q值測量
a. Q值測量范圍：5~999
b. Q值量程分檔：30、100、300、999、自動換擋
c.介電常數ε范圍：0.1~20
d.標稱誤差
頻率范圍：10kHz~10MHz；
固有誤差：≤5%±滿度值的2%；工作誤差：≤7%±滿度值的2%；
頻率范圍：10MHz~52MHz
固有誤差：≤7%±滿度值的2%；工作誤差：≤7%±滿度值的2%。
2、電感測量
a.測量范圍：0.1μH~1H
b.分檔：分七個量程
0.1~1μH，1~10μH，10~100μH，
0.1~1mH,1~10mH,10~100mH,100mH~1H。.
3、電容測量
a.測量范圍：1~460pF（460pF以上的電容測量見使用規則）；
b.電容量調節范圍
主調電容器：40~500pF;
準確度：150pF以下±1.5pF;150pF以上±1%;
微調電容量：-3pF~0~+3pF;
準確度：±0.2pF.
4、振蕩頻率
a.振蕩頻率范圍：10kHz~52MHz；
b.頻率分檔：
10~99 kHz100~999 kHz
1 .0~9.99 MHz10~52MHz。
c.頻率誤差：2×10-4±1個字
5、Q合格指示預置功能，預置范圍：5~999。
6、儀器正常工作條件
a.環境溫度：0℃~+40℃；
b.相對濕度：<80%；
c.電源：220V±22V, 50Hz±2.5Hz。
7、試樣尺寸圓片形：厚度0.1~1cm，直徑為Φ3~5cm
8、其他
a.消耗功率：約25W；
b.凈重：約7㎏;
c.尺寸外形：（l×b×h）mm：380×132×280。
9、計算
1）介電常數εε = 14.4*
式中：C——試樣的電容量（PF），C=C1-C2;
d——試樣厚度（cm）；
Φ——試樣直徑（cm）。
2）介質損耗角正切tanδ
tanδ= * = *
3）Q值Q= = *
