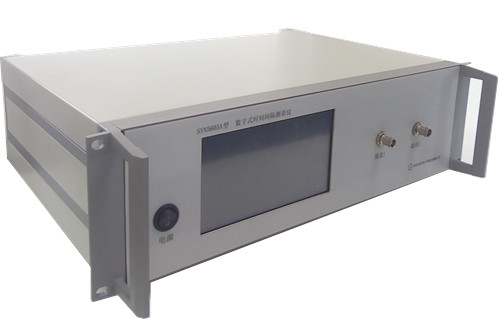

SYN5605A型數字式時間間隔測量儀
產品概述
SYN5605A型數字式時間間隔測量儀是由西安同步電子科技有限公司精心設計、自行研發生產的一款高精度時間間隔測量儀，本產品是根據《時間間隔測量儀》檢定規程的要求制作的一款多功能，高可靠性，專用的精密時差測量儀器。采用高穩定度恒溫晶振作為時間基準，使用7寸大液晶觸摸屏，采用大規模集成電路FPGA技術，全數字控制，實現高精度時間間隔測試，整機具有高穩定度、高準確度的優點，功能完善，操作方便，抗干擾能力強。
關鍵詞：時間間隔測量儀，數字式時間間隔測量儀，時間測量儀器
產品功能
1) 內外頻標相互切換；
2) 2通道同時測試；
3) 大觸摸屏進行實時顯示；
4) 單通道和雙通道同時測量功能；
5) 通過串口直接輸出比對結果給計算機。
產品特點
a) 高度集成，精度高；
b) 穩定性好，性能可靠；
c) 液晶顯示面板，簡潔、直觀。
典型應用
1) 各計量校準部門及科研院所等；
2) 本儀器可廣泛地應用于各種科學試驗中，其中包括爆轟與粒子判別等科學試驗中爆速、彈速、沖擊波速度、自由面速度、飛片速度等爆轟參數測量，是爆轟物理、沖擊波物理、常規武器研究、天文實驗、激光測距、定位定時、航天遙測遙控等很多領域不可缺少的儀器。
技術指標
輸入信號 | 外參考 | 路數 | 1路 |
頻率 | 10MHz | ||
波形 | 正弦 | ||
電平 | 5dBm~13dBm | ||
物理接口 | BNC | ||
被測信號 | 路數 | 2 | |
電平 | TTL | ||
分辨率 | 0.1ns | ||
起始信號 | 上升沿或者下降沿 | ||
停止信號 | 下降沿或者上升沿 | ||
測量范圍 | 單通道：20ns～99999.999 999 999s 雙通道:1ns～99999.999 999 999s | ||
準確度（f為晶振準確度） | 雙通道正脈寬：±（f×T0＋1ns） 雙通道負脈寬：±（f×T0＋5ns） 單通道正負脈寬：±（f×T0＋5ns） | ||
物理接口 | BNC | ||
計數功能 | 路數 | 2 | |
電平 | TTL | ||
計數范圍 | 0～1E+15 | ||
頻率范圍 | 0～50MHz | ||
溢出功能（選件） | 通道1每1000個觸發脈沖可產生一個溢出脈沖 | ||
輸出信號 | 恒溫晶振 | 頻率 | 10MHz |
開機特性 | ≤1E-8 | ||
日頻率波動 | ≤5E-9 | ||
老化率 | ≤5E-10/日，≤5E-8/年 | ||
秒穩定度 | ≤3E-11/s | ||
頻率復現性 | ≤1E-8 | ||
頻率準確度 | ≤3E-8（出廠設置頻率偏差） | ||
預熱時間 | 30分鐘 | ||
RS232C串口 | 路數 | 1路 | |
電平 | RS232C | ||
串口格式 | 測量結果及設置狀態 | ||
物理接口 | DB9 | ||
環境特性 | 工作溫度 | 0℃～＋50℃ | |
相對濕度 | ≤90%（40℃） | ||
存儲溫度 | -30℃～＋70℃ | ||
供電電源 | 交流220V±10%，50Hz±5%，功率小于75W | ||
機箱尺寸 | 3U，19″標準機箱（上機架）482mm（寬）x300（深）x150mm（高） | ||
選件 | 銣原子振蕩器，串口輸出TTL,RS422/485等，擴展測量路數，定制寬溫度范圍的產品，根據客戶要求定做類似產品。 | ||
