霍爾流速計XNC-T200標準漏斗法金屬粉末流動性測定儀
一、產品簡介：
XNC-T200標準漏斗法金屬粉末流動性測定儀（霍爾流速計）是用于測試金屬粉末流動性的儀器。它符合標準GB/T1482-2010和國際標準ISO4490-2008。凡是能自由流過孔徑為2.5mm標準漏斗的金屬粉末，均可采用這種儀器來進行流動性測試。它的基本原理是通過計量50g金屬粉末流過孔徑為2.5mm標準漏斗所需要的時間來判別該金屬粉末流動性好壞的，所用時間越短則該粉末的流動性越好，所用時間越長該粉末的流動性越差。如果某種金屬粉末無法流過2.5mm的小孔，或經輕輕敲動才能斷斷續續地流出，則應認為該金屬粉末不具有流動性。

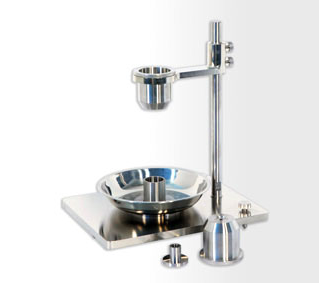

霍爾流速計XNC-T200標準漏斗法金屬粉末流動性測定儀
主要技術指標與性能：
漏斗流出孔2.5mm天平量程100g，精度0.05g；
漏斗角度60°秒表精度為0.2s
三、操作步驟：
5.儀器準備：將XNC-T200放置在一個平穩的工作臺上，調好水平，將各部分固定好，調好秒表備用。
6.樣品準備：稱量50g的樣品（精確到±0.1g），放到光滑的紙上。
7.測試方法：用一手食指堵住標準漏斗流出口，另一手拿好秒表，把放到光滑紙上的50g的樣品倒入漏斗中，在松開堵孔的手指的同時啟動秒表計時，在粉末流完的瞬間立即停止計時，記錄下來所記的時間（精確到0.2s）。
8.重復測試：取三份樣品重復測試三次，記錄每次從流動開始到結束所需要的時間，計算三次所記錄時間的平均值。
、漏斗校準：
7.
8.校準所用的標準樣品：標準樣品為金剛砂，粒度小于106μm。標準樣品應在105℃的干燥箱中烘30分鐘，然后放到干燒器中冷卻到室溫。
9.標準流動性：該標準樣品的標準流動性應為40±0.5s。
10.標準樣品的實際流動性：稱量50g按上述操作方法進行流動性試驗，反復試驗6次，取后5次試驗結果計算平均值，要求每次測量時間的偏差小于0.4s。
11.校正系數：校正系數=40/標準樣品的實際流動性。
12.用標準樣品試驗時流動性發生變化的原因：如果時間縮短了，2.5mm的小孔被磨大了，當流動性小于37s時，漏斗就要報廢；如果時間便長了，說明小孔壁上粘附了樣品，要用非金屬的器物清除粘附在小孔壁上的樣品。注意在清除過程中不要用金屬等硬物劃傷小孔。
