一．系統概述
電磁式振動臺（又稱之為電動振動試驗系統）系統主要應用于航天、航空、兵器、船舶、汽車、通訊、家電、電子、科研院校等領域。是在實驗室內反映被測件在運輸和實際工作環境中對振動環境變化的適應性，暴露產品的缺陷，是新產品研制、樣機試驗、產品合格鑒定試驗全過程等必不可少的重要試驗手段?？偠灾?，本系列的電磁式振動臺，就是尋找產品的破壞點（故障點）。
本套電磁式振動臺是常規性質的可靠性環境試驗設備，可進行試驗種類包括：正弦波振動、隨機波振動、典型沖擊、諧振搜索與駐留。后期可增加正弦加隨機、隨機加隨機、正弦加隨機加隨機、路譜仿真、沖擊響應譜、瞬態沖擊等。
本套電磁式振動臺由振動臺體、工控系統和振動臺控制分析系統三大部分組成。
市場核心理念：精密執行各項振動指標，高度還原振動環境，同時以高性價比讓每一個用戶開展振動試驗。
二、技術沿革
電磁式振動臺的技術起源于具有30余年振動臺研發和生產經驗的臺灣工程師團隊.以技術嚴謹、精工制造、選材苛刻、精密驗證為開發和制造理念。
1.30余年的研發和生產經驗，嚴格按照各項國軍標的振動指標進行研發導向，電磁式振動臺可執行
GB/IEC/SJ/UL/MH/YD/QB/IEC/QC/EN71/ANSI/ASTM/ISTA/UL/CNS/MIL-STD/JIS/NACE/ASTM/ISO//DIN/IEC等各種試驗標準要求。
2、電磁式振動臺的臺面采用超硬航空合金鋁板，針對振動臺頻率共振好；激振器采用日本優質矽鋼片，臺灣優質銅線；彈簧鋼片采用日制彈簧鋼片，該鋼片在對振動臺頻響共振z好，恢復性z高,長期工作不變形】。
3、我司設備選用的振動工控理念，與中國、日本、德系等振動臺的控制理念一致，確保振動參數的精密和精確。
4、我司先后與China Seismological Bureau，中國力學研究所、比亞迪、華為等各大企事業單位開展合作，獲得各大單位的高度認可。
三、機型豐富多樣可選
為更貼近使用用戶的需求，降低振動試驗投入成本，電磁式振動臺設計多個規格可選；
1、振動方向：單垂直\單水平\垂直水平前后（XYZ三軸）
2、振動頻率：分為50HZ、0~400HZ、0~600HZ、0~3000HZ、0~5000HZ等
3、振動臺面：20*20cm\35*35cm\50*50cm\75*75cm\100*100cm\150*150cm等。
四、本文就電磁式振動臺的工頻振動臺做如下技術講解
【L型系列/50Hz】 | ||||||||||||
NO | L型 | 型號 | 振動方式/頻率Hz | 方向[分體] | 控制模式[分體] | 尺寸CM | 總高cm | 承重kg | 振幅mm | 加速度 | 時間/秒 | |
1 | L 型 系列 正弦波 工頻 50Hz 定頻 | QZ-20L | 正弦波 ■頻率: 工頻/50Hz/定頻/ /電源頻率 | 垂直/上下 | ■ 1個 L型 標凖 控制箱 | +1個垂直臺體 | 20*20 | 20 | 50kg | 振幅 0-5mm | 加速度 16-20g | 時間: 0秒 到 100時 單位:秒 |
2 | QZ-20HL | 水平(左右or前后) | +1個水平臺體 | 25 | ||||||||
3 | QZ-20TL | 三軸[垂直+水平] | +1個垂直+1個水平 | 20與25 | ||||||||
4 | QZ-35L | 垂直/上下 | +1個垂直臺體 | 35*35 | 20 | |||||||
5 | QZ-35HL | 水平(左右or前后) | +1個水平臺體 | 25 | 承重0-100kg 50HZ 振幅0-5mm | 承重 100kg 50HZ 加速度 16-20g | ||||||
6 | QZ-35TL | 三軸[垂直+水平] | +1個垂直+1個水平 | 20與25 | ||||||||

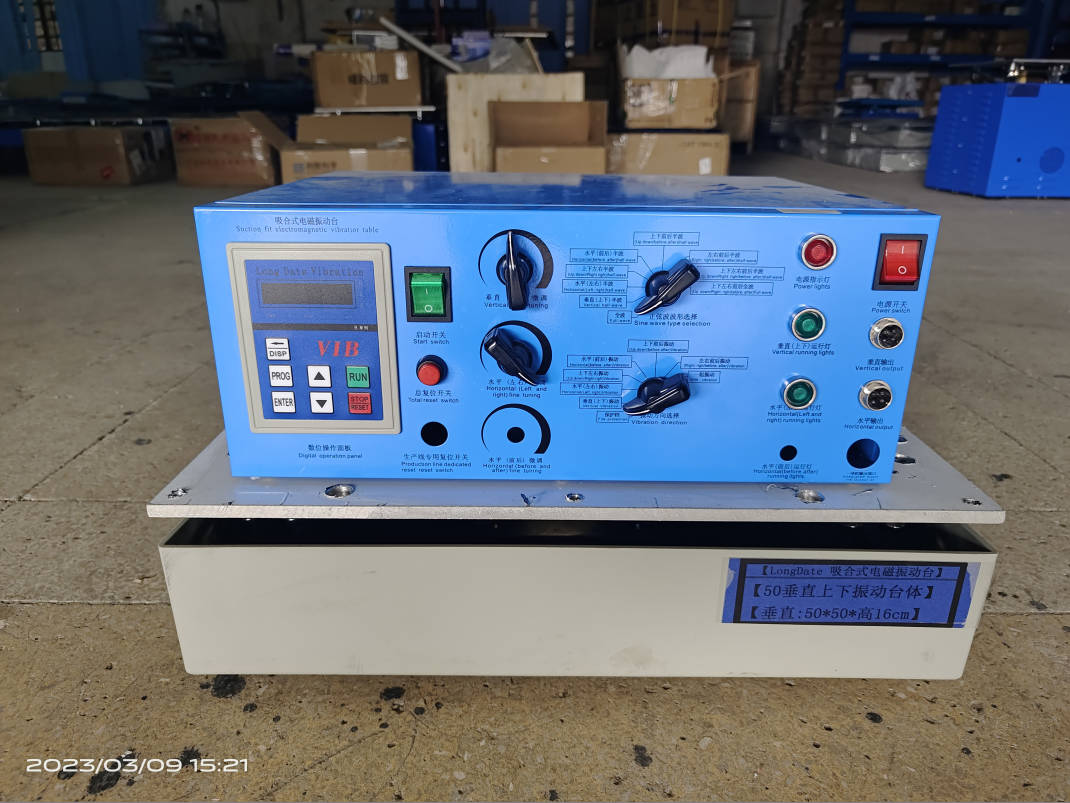

7 | QZ-50L | 垂直/上下 | +1個垂直臺體 | 50*50 | 20 | 100kg | ||||||
8 | QZ-50HL | 水平(左右or前后) | +1個水平臺體 | 25 | ||||||||
9 | QZ-50TL | 三軸[垂直+水平] | +1個垂直+1個水平 | 20與25 | ||||||||
10 | QZ-75L | 垂直/上下 | +1個垂直臺體 | 75*75 | 20 | |||||||
11 | QZ-75HL | 水平(左右or前后) | +1個水平臺體 | 25 | ||||||||
12 | QZ-75TL | 三軸[垂直+水平] | +1個垂直+1個水平 | 20與25 | ||||||||
