支持2路HDMI+2路SDI+2路IP輸入，支持雙向音視頻互動及資源模式，支持6路實時錄制，直播，點播，6路均支持1080P60。支持本地/遠程導播，支持H264/265。嵌入式芯片，穩定，低功耗，支持直播及點播。
產品特點：? 系統結構：一體嵌入式結構；
? 視頻采集：硬件采集方式
? 視頻輸入接口：2*HDMI+2路SDI(3GSDI并向下兼容)
? 輸入分辨率：1080P60
?音頻輸入：4路3.5mm立體聲輸入接口
? 音頻輸入接口：48khz采樣，AAC編碼
? 輸出接口：2路HDMI+1路UVC
?音頻輸出：2路3.5mm立體聲輸出接口
? 網絡：1個1000M
? 串口：1個485 1個232
? POE: 4個（可接4個POE攝像頭)
? 網絡直播延時：＜=3秒
? 錄制格式：MP4
? 錄播功能：同步錄制／同步直播／在線點播／遠程導播/互動錄播
? 錄播模式：多流多畫面(資源模式)／單流單畫面(電影模式)／單流多畫面（畫中畫）
? 設備高度：1U
產品特色：系統安全可靠、性能專業、使用操控簡易、視頻畫質效果好、功能強大、升級維護方便、穩定性強……
還提供多種管理方式（可本地接HDMI顯示屏幕+鼠鍵操控，也可遠程電腦IE瀏覽器或客戶端操控），且設備體積小方便移動；是替代傳統硬件設換臺、字幕機、調音臺、硬盤播出、錄像機、直播編碼器、電視制作等系統的工
作，是互聯網、教育、廣電系統、政府、企業多媒體信息化建設的應用方案。
配置說明 | 2路HDMI+2路SDI常態化高清錄播機 |

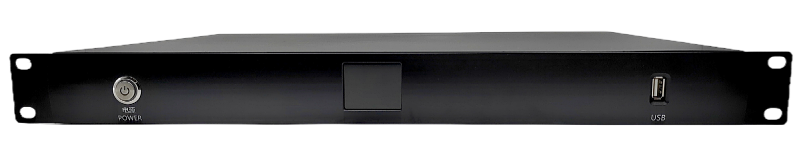

前面板接口 | 開關/重啟按鈕 1.8 寸IP信息顯示屏 USB2.0 插口 |

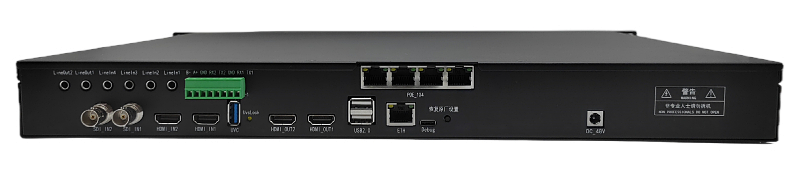

背面板接口 | 視頻輸入：2路HDMI+2路SDI 支持1080p 1080i 720p @60/50/30/25 輸入 視頻輸出：2路HDMI+1路UVC，可選輸出操控界面、PGM合成畫面、1之6通道畫面輸出 音頻輸入：4路3.5mm立體聲輸入接口 音頻輸出：2路3.5mm立體聲輸出接口 網口：雙網絡接口，外置千兆網口，內置百兆網口 控制接口：2路 RS232 1路 RS4851路RJ45 USB接口：前面板1個USB2.0 背面板2個2.0 USB接口 POE供電口：4個 調試口：1個micro USB系統調試口 1個恢復出廠設置按鈕 電源輸入接口：外置適配器60W12V 5A |
存儲硬盤 | 支持雙硬盤。內置1個SATA 3.5寸2T存儲硬盤ext4 分區 ；支持FTP和NFS網絡路徑存儲 |
系統 | 中文 圖形化設置菜單 系統Linux 嵌入式soc架構 |
操控管理 | 本機HDMI屏幕+USB 鼠標操控， 遠程網絡電腦Win 客戶端操控，web 瀏覽器、中控 設備操控 |
整機尺寸（mm） | 1U 機架式480*44*320 |
使用環境 | 工作濕度-10℃-85℃,指的是通風良好條件下的環境溫度濕度85%RH 以下 |
1.2設備管理方式：
接HDMI 屏幕+USB鼠標可本地界面操控；或遠程網絡電腦裝Win 客戶端也可以遠程導播操控。
項目 | 設備參數 | 性能指標 |
系統 | 編解碼芯片 | 海思方案 |
操作語言 | 中文 | |
操作界面 | 圖形化菜單操作界面 | |
系統結構 | 嵌入式Linux系統SOC架構 | |
本地操控一 | 接HDMI的顯示器+ USB鼠鍵（實時視頻預覽設換） | |
遠程操控二 | IE/火狐/搜狗/360等瀏覽器上IP登陸操控，配套win客戶端導播軟件 | |
系統權限密碼 | 能設置超級管理員(admin)及一般用戶(guest)的登陸系統密碼。 | |
系統維護及升級 | 遠程網絡升級。支持遠程重啟/關機功能。 | |
提示功能 | 當修改系統配置時能提示重啟/保存/退出信息。 | |
視頻輸入/出 | 視頻輸入接口 | 共6路輸入，物理接口2路HDMI+2路SDI輸入 |
輸入分辨率/幀 | 輸入分辨率：1920*10801280*10241280*7201024*768 幀率：25/30/50/60 | |
視頻輸出接口 | 2路HDMI、1路UVC輸出 可選PGM合成畫面、PVW預覽畫面、1至6通道畫面全屏輸出 | |
直播流輸出 | 高清數字信號 可選H.265-H.264 TS UDP/RTSP/RTMP/H.323 流 RTMP推流格式：支持使用IP、域名、特殊字符、串流加密 | |
網絡 IP流輸入 | H.265/H.264 IP流輸入 | 支持6路流輸入,支持標準的H.265/H.264 TS RTSP/RTMP流實時輸入, 可使用?？?大華/三星/sony等網絡攝像機輸入。 |
音頻 | 音頻輸入接口 | 4路3.5mm線性立體聲輸入。支持外置音頻接口輸入或視頻內嵌音頻輸入，也支持網絡流音頻輸入MP4 AAC。 |
音頻輸出接口 | 2路3.5mm 線性立體聲輸出。 | |
音頻編碼格式 | AAC 采樣率48000Hz 碼率自定義設置 | |
錄音方式 | 視頻和音頻同步錄制。 | |
回放 及存儲 | 播放錄像 | 通過遠程IE 瀏覽器網頁方式播放或下載文件后本地播放。播放視頻時支 持手動調節時間播放功能。 |
錄像文件下載 | 使用網絡電腦瀏覽器下載， 或插 FAT32格式U 盤設備下載。 | |
數據存儲模式 | 支持雙硬盤輸出，內置標配1個3.5寸SATA 2TB存儲硬盤、支持網絡FTP存儲、支持NFS路徑存儲 | |
導播功能 | 角標LOGO 疊加 | 支持預設2 個以上角標疊加，角標大小和位置可以任意調節疊加。 |
OSD 字幕疊加 | 支持字幕發布：字幕位置，字體樣式，字號大小可調。 | |
分屏功能 | PGM 合成通道支持分屏畫面設換輸出， 并提供多種預設樣式選擇功能。支 | |
輸出畫面預覽 | 支持PVW 通道預覽模式。 | |
截屏功能 | 能對PGM 合成通道視頻的截屏圖像保存 | |
實時切換 | 所有視頻及流輸入通道能任意兩個無縫切換輸出導播或直播流。 | |
多路錄制 | 功能： 支持導播錄像、各實體通道錄像，及所有通道同時錄像功能。 視頻存儲格式：MP4TS等可選格式，音頻AAC 碼率44K。 錄制分辨率支持1920*1080 至176*144,碼率[32-32000] (kbit)，幀率[5-30] 可選。 | |
多路定時錄制 | 支持PMG 合成通道及輸入的所有（6 個）通道的手動或定時分段錄制功能。 | |
網絡直播輸出 | PGM 合成畫面，支持同時輸出H.264/H.265 TSRTMP / RTSP/UDP/SRT 直播流，RTMP 支持4 個不同推流地址 全輸入通道源，支持RTSP 、RTMP 直播。 直播輸出分辨率可選1920*1080～1280*720～720*404～320*180，幀率可 選30/25/20/15 幀、碼率32Kbps～32 Mbps 自定義設置可擴展。 | |
大屏輸出 | 通過硬件HDMI 及UVC接口輸出PGM 合成通道的全屏視頻顯示，支持 單畫面、多畫面分割顯示1/2/3/4/5/6 分屏顯示?？深A設8 種以上分屏模 式輸出（位置、分辨率、顯示層順序任意設置； 支持可選1080p 全屏分辨 率輸出。 | |
界面輸出 | 支持硬件HDMI/UVC接口輸出系統操控界面，方便本地實時操控。 | |
互動（遠程連線） | 通過網絡連接遠程端視頻流信號，并采集到本地通道，可實現遠程互動。 可用于大型晚會直播、遠程互動訪談活動及新聞現場，操作簡單安全。 | |
智能調音臺 | PGM 合成通道支持外部麥克風、和線性的立體聲輸入， 或HDSDI / HDMI 的內嵌音頻、網絡音頻、視頻文件音頻輸入選擇；PGM 合成音頻輸出： 可選聲音隨通道隨動自動切換模式、固定模式、混音模式等輸出，支持音 量輸入輸出調節。 | |
跟蹤功能 | 支持教師機位支持圖像分析自動/半自動/精準跟蹤導播錄制功能。 | |
自動巡視功能 | PGM 畫面支持1 至4 通道視頻輸入設置的時間，自動無縫切換。 | |
通信接口 | RS485 接口 | 1 個RS485 接口，支持VISCA 云臺控制協議 |
RS-232 接口 | 2個RS-232 接口，支持VISCA 云臺控制協議 | |
RJ45 網絡接口 | 一個802.3ab 1000Base-T 千兆網絡接口 | |
USB 接口 | 前面板1個USB2.0 后面板2個USB2.0，內置4*USB2.0 | |
POE供電 | POE*4 | |
環境 | 工作電壓 | 交流220V（外加AC-DC） |
輸入電壓 | 12V 3A 至5A | |
工作溫度(℃) | -10℃-85℃,指的是通風良好條件下的環境溫度。 | |
工作濕度 | 85%RH 以下 | |
外觀 | 整機尺寸（mm） | 1U 機架式480*44*320 mm |
其他 | 功耗 | 20W |
應用場景 | 課件錄播,課堂直播錄播，庭審錄播，手術示教直播，多機位互動直播、會議直播，網絡視頻直播，屏幕視頻錄制，屏幕視頻直播，金融點評直播…… | |
