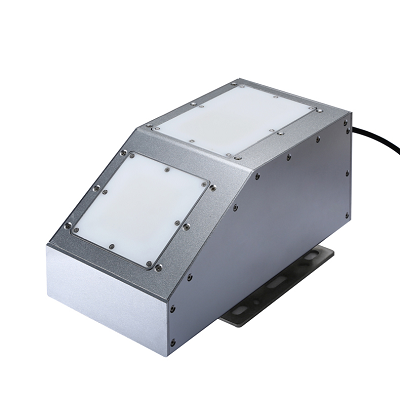

JB-LLD-01雷達流量計
產品簡介

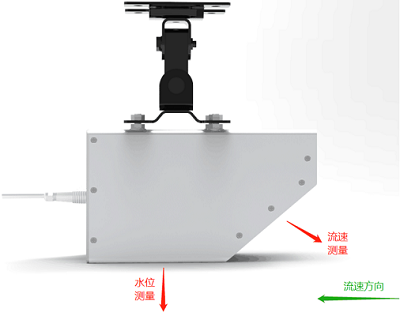

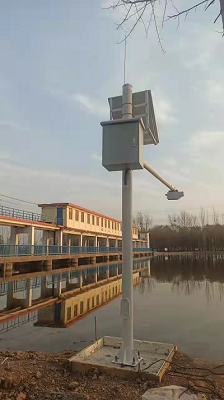

雷達流量計是一款基于微波技術的全自動流量計，它采用先進的K波段平面雷達技術，通過非接觸的方式測量水體的流速和水位，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量；可用于河道、灌渠、地下排水管網、防汛預警等場合進行非接觸式流量測量；該產品具有功耗低、體積小巧、可靠性高、維護方便的特點；測量過程不受溫度、泥沙、河流污染物、水面漂浮物等因素的影響。
產品有三種標準的物理電路接口：RS485/RS232、4-20mA；設備采用標準的Modbus-RTU協議。
儀器特點
1. 非接觸式測量，結合斷面參數計算流量，不受風、溫度、霧霾、泥沙、漂浮物等影響；
2. 適用于多種測量條件，可以輸出流速、水位、流量的測量數據；
3. 配備功能強大的測流軟件，可以進行斷面設置，數據接收，查詢，流量統計，列表統計，報表打印等；
4. 低功耗，可以使用太陽能供電，方便安裝，免維護；
技術參數
雷達流速儀性能參數說明
項目 | 指標 |
測流系統 | |
測量原理 | 平面微帶陣列天線CW+FMCW |
工作模式 | 手動、自動、遙測 |
適用環境 | 24小時、雨天 |
工作溫度 | -30~80℃ |
工作電壓 | 7~30VDC |
工作電流 | 12VDC輸入，工作模式： <150mA 待機模式： <1mA |
雷達波測速傳感器 | |
雷達功率 | 100mW |
雷達頻率 | 24GHz |
測程 | ≤35m |
測速范圍 | 0.03~20m/s |
測速精度 | 0.01m/s |
天線角度 | 12° |
測量方向 | 自動識別水流方向，內置垂直角度校正 |
雷達水位計 | |
雷達功率 | 100mW |
雷達頻率 | 24GHz |
測量范圍 | 1.5-40米 |
測量精度 | ≤±1cm |
天線角度 | 11° |
數據傳輸系統 | |
數傳方式 | RS232/RS485，4~20mA，433MHz（無線傳輸可選） |
中心站軟件 | |
軟件 | 測流終端軟件 |
主要功能 | 測量參數設置、斷面編輯、手動測量、實時數據接收、查詢、報表、統計、流量曲線、打印、報警等 |
數據存儲 | 120G、至少2年測量數據 |
系統組件表
產品名稱 | 規格 | 數量 | 備注 |
雷達流量計 | 臺 | 1 | 主機 |
安裝支架螺絲 | 套 | 1 | |
電線 | 米 | 5 | 引出雷達流量計插口 |
產品說明書 | 本 | 1 | |
合格證 | 份 | 1 |
