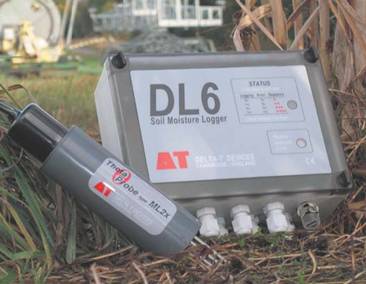

DL6土壤水分監測系統
DL6土壤水分監測系統是一套穩定可靠的土壤水分測定系統，精確地監測田地中水分運移情況，廣泛應用于SPAC子系統、水土侵蝕及保持性研究等領域。數據采集器連接同時連接6個土壤水分傳感器、1個土壤溫度傳感器和1個雨量桶，用于同步觀測土壤水分含量、土壤溫度和降雨量。
產地：英國
型號：DL6
名稱：土壤水分監測系統
用途：DL6土壤水分監測系統是一套穩定可靠的土壤水分測定系統，精確地監測田地中水分運移情況，廣泛應用于SPAC子系統、水土侵蝕及保持性研究等領域。數據采集器連接同時連接6個土壤水分傳感器、1個土壤溫度傳感器和1個雨量桶，用于同步觀測土壤水分含量、土壤溫度和降雨量。

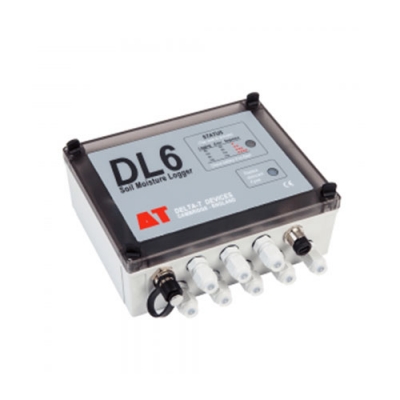

數據采集器技術規格：
輸入通道 | 6個模擬通道、1個溫度通道和1個計數通道 |
存儲容量 | 16000個數據 |
記錄間隔 | 1秒~24小時，用戶可設定 |
控制功能 | 1個智能繼電器（2A） |
模擬通道（土壤水分） | 測量范圍：0.0~0.1 m3/m3，記錄精度：±0.001 m3/m3；測量范圍：0.1~0.6 m3/m3，記錄精度：讀數的±1% |
模擬通道（DC電壓） | 測量范圍：-10~1150 mV，公用模式范圍：-0.2~3.0 V，記錄精度：±（0.3 mV+讀數的0.2%）+公用模式誤差：0.25 mV/V |
溫度通道 | 測量范圍：-20~+60℃，記錄精度：±0.4℃ |
計數通道 | 0.2毫米（用RG2雨量桶，5個計數/秒） |
傳感器激發 | 5~9V（120 mA） |
警報輸出 | 2A，25V DC/AC |
通訊端口 | RS232（可選配USB轉RS232轉換器） |
電池電量 | 6節AA堿性電池約可以使用一年（取決于記錄間隔） |
防護等級 | IP67 |
工作溫度 | -20~+60℃（-10~+50℃保證精度） |
土壤水分傳感器：
ML2x土壤水分傳感器 | 圖示 | |
測量參數 | 土壤體積含水量（m3.m-3或%vol） | |
測量范圍 | 精度量程是0.05~0.6 m3.m-3；全量程是0.0~1.0 m3.m-3 | |
精度 | 使用測量的土壤類型進行專業標定后：±0.01 m3.m-3（0~40℃），±0.02 m3.m-3（40~70℃），使用默認的常規土壤標定后：±0.05 m3.m-3（0~70℃）， | |
土壤鹽分誤差 | 0.0~250mS.m-1，每變化1mS.m-1為<-0.001 m3.m-3；250~2000 mS.m-1無變化意義 | |
測量土壤體積 | 大于95%的情況測量的是直徑4厘米×6厘米長的圓柱體（約75cm3）,以探針為中心 | |
工作環境 | 可以長時間埋在各種土壤中，防護等級IP68 | |
穩定時間 | 1~5秒，依賴精度需要 | |
反應時間 | 優于0.5秒，感應99%的變化 | |
循環工作時間 | （可連續的工作） | |
接口 | 輸入電壓：5~15V DC；耗電：典型19mA，23mA；輸出信號：約0~1V DC（0.0~0.5 m3.m-3） | |
外殼材質 | PVC | |
探針材質 | 不銹鋼 | |
電纜長度 | 標準5米，可以延長到100米 | |
重量 | 約350克，帶5米電纜 | |
SM300土壤水分溫度傳感器 | 圖示 | |
土壤水分含量 | ||
測量精度 | ±2.5%（實驗室標定后） | |
測量范圍 | 0~50%可保證精度；可達到但是會降低測量精度 | |
鹽分范圍 | 50~1000ms/m | |
溫度范圍 | 0~60℃可保證精度 | |
輸出 | 0~1.0V差分 | |
感應區域 | 約55×70mm直徑 | |
土壤溫度 | ||
精度 | ±0.5℃ | |
測量范圍 | 0~40℃可保證測量精度 | |
輸出 | 電阻5.8~28KΩ（10K精密電阻） | |
常規 | ||
供電 | 5~14V，1秒約18mA | |
防護等級 | IP68 | |
尺寸 | 143×40毫米直徑 | |
重量 | 100克 | |
PR2/4土壤剖面水分探頭 | 圖示 | |
探測深度 | 10、20、30、40厘米 | |
測量 | 土壤體積含水量(m3.m-3 或%vol) | |
量程 | 0~0.4 m3.m-3 保證精度，0~1 m3.m-3 全量程 | |
精度 | ±0.04 m3.m-3(0~+40℃)針對土壤進行特殊標定；±0.06 m3.m-3(0~+40℃)使用通用的標定曲線 | |
鹽分影響 | 50~400ms/m (孔隙水電導率) | |
測量點測量范圍 | 探點直徑10cm，上下高度高5cm 的圓柱體樣土壤決定的了測量值95％的靈敏度，所以在這個圓柱體積內不能有金屬、石頭和根系，以免影響測量結果 | |
工作環境 | 0~+40℃保證精度指標，-20~+70℃可操作范圍 | |
防護等級 | IP67 | |
反應時間 | 1秒 | |
供電 | ?。?.5V DC (2米纜線時)，7.5V DC (100米纜線)；：15V DC | |
功耗 | <80mA | |
輸出 | 4個模擬電壓值：0~1V 對應0~60m3.m-3 | |
纜線 | 屏蔽9芯線，標配5米纜線，和M12(IP68 接頭)，可選延長電纜：5米、10米、25米，長100米 | |
材質 | 聚碳酸脂和不銹鋼 | |
尺寸 | 長度750毫米×直徑25.4毫米 | |
重量 | 0.6公斤 | |
PR2/6土壤剖面水分探頭 | 圖示 | |
探測深度 | 10、20、30、40、60、100厘米 | |
測量 | 土壤體積含水量(m3.m-3 或%vol) | |
量程 | 0~0.4 m3.m-3 保證精度，0~1 m3.m-3 全量程 | |
精度 | ±0.04 m3.m-3(0~+40℃)針對土壤進行特殊標定；±0.06 m3.m-3(0~+40℃)使用通用的標定曲線 | |
鹽分影響 | 50~400ms/m (孔隙水電導率) | |
測量點測量范圍 | 探點直徑10cm，上下高度高5cm 的圓柱體樣土壤決定的了測量值95％的靈敏度，所以在這個圓柱體積內不能有金屬、石頭和根系，以免影響測量結果 | |
工作環境 | 0~+40℃保證精度指標，-20~+70℃可操作范圍 | |
防護等級 | IP67 | |
反應時間 | 1秒 | |
供電 | ?。?.5V DC (2米纜線時)，7.5V DC (100米纜線)；：15V DC | |
功耗 | <120mA | |
輸出 | 6個模擬電壓值：0~1V 對應0~60m3.m-3 | |
纜線 | 屏蔽9芯線，標配5米纜線，和M12(IP68 接頭)，可選延長電纜：5米、10米、25米，長100米 | |
材質 | 聚碳酸脂和不銹鋼 | |
尺寸 | 長度1350毫米×直徑25.4毫米 | |
重量 | 0.9公斤 | |
土壤溫度傳感器：
ST1土壤溫度傳感器 | 圖示 | |
測量范圍 | -50~+150℃ | |
精度 | ±0.2℃ | |
尺寸 | 長度125mm×直徑4.8mm | |
標準電纜長度 | 5米 | |
ST2高精度熱敏傳感器傳感器 | 圖示 | |
測量范圍 | -50~+150℃ | |
精度 | ±0.1℃ | |
尺寸 | 長度125mm×直徑4.8mm | |
標準電纜長度 | 5米 | |
雨量傳感器：
RG2翻斗式雨量桶 | 圖示 | |
降雨速率 | 360mm/小時 | |
工作溫度范圍 | 0~+50℃ | |
分辨率 | 0.2mm | |
雨量桶直徑 | 160mm | |
信號輸出類型 | 數字 | |
標準電纜長度 | 6米 | |
產地：英國
