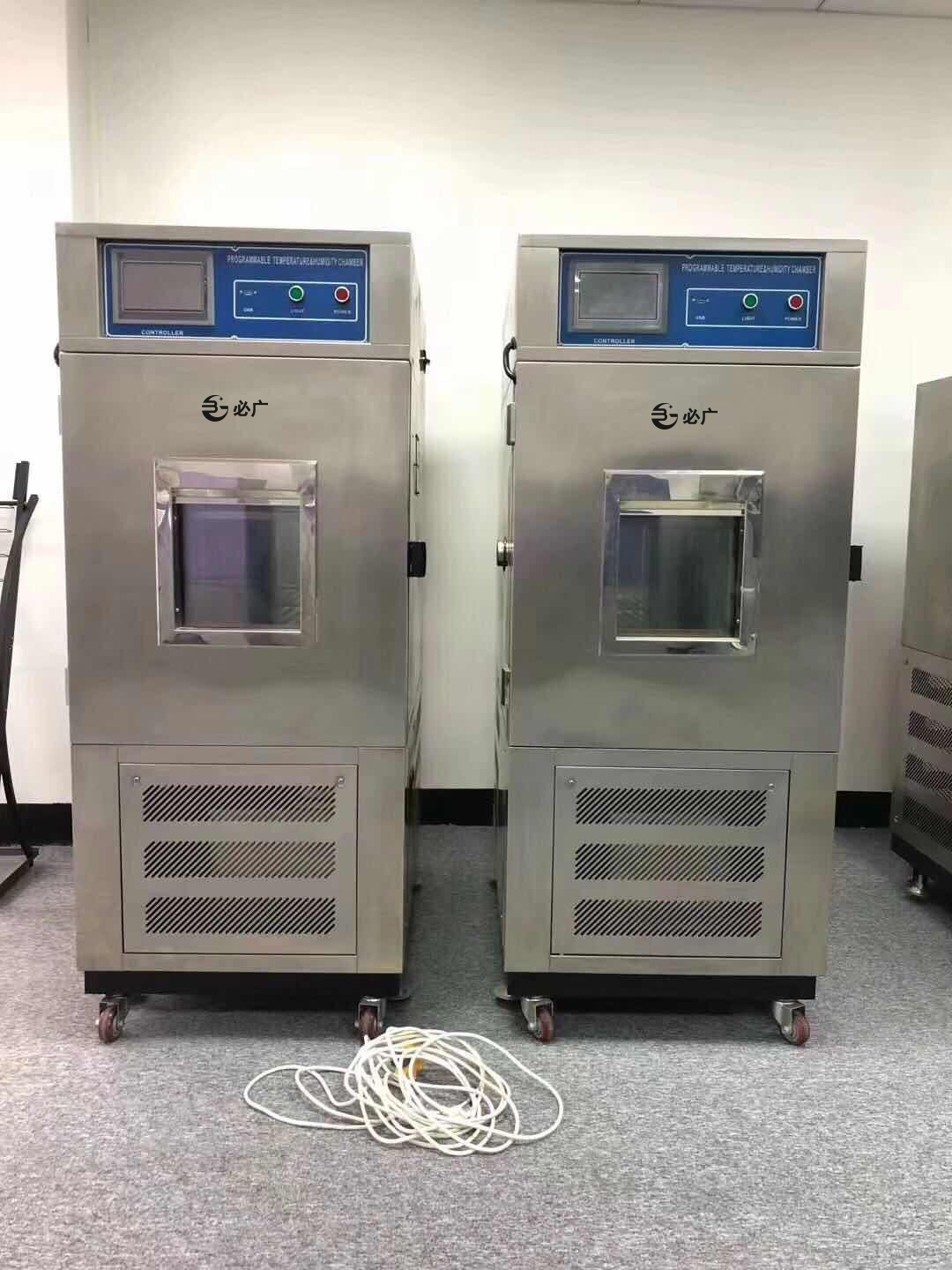

藥品穩定性試驗箱
Drug Stability Test Chamber
產品特性
1、試驗系統結構設計先進合理，制造工藝規范，外觀美觀、大方。
2、該試驗箱主要功能元器件均采用世界配置（含金量高）、技術原理先進可靠、噪音與節能得到控制——其性能可替代國外同類產品。
3、零部件的配套與組裝匹配性好，主要功能元器件均采用具有國內外先進水平的原裝進口件，提高了產品的安全性和可靠性，能保證用戶長時間、高頻率的使用要求。
4、設備具有良好的操作性、維護性、良好的溫度穩定性及持久性、良好的安全性能、不污染環境及危害人身健康。
技術參數
主要技術參數 | ||
1 | 工作室尺寸 | 600×500×1100（mm） (深×寬×高) |
2 | 外形尺寸 | 1300×700×1650（mm）(深×寬×高) |
3 | 溫度范圍： | 0-80℃ |
4 | 溫度波動度： | ≤±0.5℃ |
5 | 溫度均勻度： | ≤2℃ |
6 | 溫度極限： | -10℃ |
7 | 升溫速率： | ≥2℃/min (空載常壓時) |
8 | 降溫速率： | 0.8－1.2℃/min (空載常壓時) |
以上產品運行技術數據均在室溫23±2℃，相對濕度≤85%R.H，工作室空載的條件下測得。 | ||
箱體結構 | ||
結 構 方 式 | 試驗箱設計為整體式結構，由下列部分組成： | |
1、壓縮機制冷部分：由壓縮機、蒸發器、冷凝器、冷凝風扇、油液分離器、電磁閥、膨脹閥、避震不銹鋼波紋管管、制冷劑（R404A）、銅管、毛細管等組成 2、風道循環系統：保證試驗箱內濕度的均勻性。 3、操作系統：觸摸屏操作 4、電器控制系統：交流接觸器、中間繼電器、空氣開關、開關電源、LED 照明燈、固態繼電器、報警蜂鳴器、接線排等組成 5、壓力補償系統：當箱體內外壓力不平衡時，壓力補償系統會自動調節。 6、照明系統：給箱體內部提供照明。 7、設備減震系統：減小設備工作噪音。 | ||
外殼 | 外殼采用優質碳素鋼板（厚度1.5）數控加工成型.磷化靜電噴塑處理 | |
內膽 | 內膽為SUS304優質不銹鋼板（厚度1.2）； | |
樣品架 | 配4層不銹鋼樣品架；樣品架可上下移動，單層承重25 KG | |
觀察窗 | 箱門合理的位置設置一個超大透明觀察窗口，尺寸約300×260mm，用以觀測室內試樣的變化。觀察窗采用耐高溫鋼化玻璃, | |
保溫材質 | 高密度玻璃纖維棉，保溫厚度為100mm，確保箱體不會因溫度傳導而導致溫度波動過大，使樣品在試驗過程中溫度一直保持恒定。 | |
攪拌系統 | 采用長軸風扇電機，耐高低溫之多翼式葉輪,以達強度對流垂直擴散循環，使實驗室內的溫濕度均勻并保持穩定； | |
大門 | 設備的門與箱體之間采用雙層耐高溫高張性密封條，以確保測試區的密閉。大門內板材料為不銹鋼制成，并采用無反作用門把手，操作更容易； | |
LED 照明燈 | 設備的電器控制柜和制冷部分設低壓LED照明燈，具有亮度高、壽命長等優點，給設備維修保養提供了極大的方便 | |
密封條 | 采用耐高溫硅膠密封條 | |
測試孔 | 左側設1 個φ50mm 的測試孔，可外接測試電源線或信號線使用，并配有專用軟膠塞（選配）及不銹鋼蓋子。 | |
腳輪 | 機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，將腳輪固定。 | |
制冷系統 | ||||||
2.1制冷壓縮機 | 1、歐洲原裝進口法國（泰康）鐵甲武士率低噪聲省電型全封閉冷凍壓縮機。 2、設備的制冷系統安裝在底部， 3、冷凍系統采用單元常溫制冷 4、結合設計，不同溫域采用不同制冷量做功，以增加設備的使用壽命。 5、每臺機組均經過歐洲“泰康”電腦聯網逐項監測并有防偽編碼，可通過電腦上網查尋 |
| ||||
2.2溫度控制 | 溫度控制輸出功率均由微電腦演算，以達高精度之用電效益； | |||||
2.3制冷方式 | 單機制冷 | |||||
2.4制冷劑 | 全系統使用R404a環保冷媒 | |||||
2.5系統管路 | 全系統管路均作通氮加壓48小時檢漏測試，杜絕了系統制冷劑泄漏的可能性 | |||||
3.2 溫控器 | 采用E-600液晶觸摸屏（7寸），操作簡單。 |
（僅供參考） | ||||
3.3感溫傳感器 | PT100 鉑金電阻測溫體； | |||||
3.4運行方式： | 定值或程序運行，根據客戶實際需求自行選擇 | |||||
3.5自動演算 | 連續PID 控制功能，具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定； | |||||
3.6溫濕度控制 | 采用P . I . D＋S.S.R系統同頻道協調控制； | |||||
3.7精度 | 精度：0.01℃(顯示范圍)；解析度：±0.01℃； | |||||
3.7斷電重啟模式 | 可設定斷電恢復設定，包括：斷電后程序終止執行、斷電后程序從斷電連續運行。 | |||||
3.8 程序容量 | 具有100 組程式、每組 100 段、每段可循環 999 步驟的容量，每段時間設定值為99 小時59 分；各組程式可相互連接， | |||||
3.9 儀表主要功能 | 1、可以根據實驗需要自由設定溫度、濕度 2、在設定程序時，可編寫程序名稱，以方便查尋。 3、當出現故障時，控制器LCD 觸摸屏可顯示出現的故障編號，用戶可方便的根據故障編號查找故障的原因。 4、具有多種報警功能選擇，包括：報警、偏差報警等。具有人機對話功能，可通過標準配置RS232 通訊接口擴展其功能，實現對設備的遠程監控，選配網絡接口（LAN） 5、可進行程序的跳步和連接運行。 6、控制器具有多組PID 參數，可將整個溫度范圍和濕度范圍分為多組 PID 進行控制，在設備的溫度控制范圍內可獲得控制效果，而不必對每個溫度控制點進行自整定或手動 PID參數調整。 | |||||
3.10 通訊接口 | 具有USB通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機、打印曲線、數據等功能。 | |||||
