AW系列 焊接型應變片
AW系列應變片的應變敏感原完全密封于耐腐蝕金屬管內（AW-6除外），適用于多種高溫環境，如水下、天然氣管道或長期測量。應變片的安裝可通過專用點焊機（W-50RC）輕松完成。

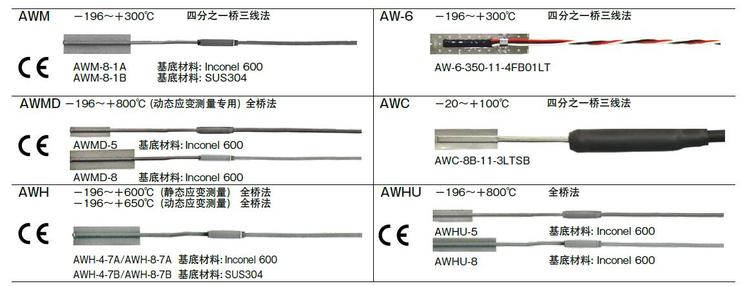

種類選擇
AWM-8 四分之一橋3線應變片
AWM-8應變片可用于300℃高溫下靜、動態應變測量，基底材料可根據測試樣本材料選擇Inconel 600或SUS304。
| 型號 | 柵長(mm) | 基底 | 阻值Ω | ||
| 尺寸(mm) | 材料 | ||||
| 靜/動態測量 | AWM- 8-1A-2-11.0 | 8 | 16×5 | Inconel 600 | 120 |
| 300°C | AWM- 8-1B-2-17.0 | SUS304 | |||
AWMD-5/AWMD-8全橋應變片（僅用于動態測量：-196 to +800°C）
AWMD應變片適用于800℃高溫環境，專用于動態應變測量，標配高通濾波器。使用高通濾波器可濾除測量信號中不必要的直流分量和低頻分量（如熱輸出、漂移）。該系列應變片使用時可搭配直流激勵型動態應變片DC-96A/DC-97A、智能動態應變儀DC-204R或多功能記錄儀TMR-200等進行測量。
| 型號 | 柵長(mm) | 基底 | 阻值Ω | ||
| 尺寸(mm) | 材料 | ||||
| 動態測量 | AWMD-5-AKMS-2(6F)-1.6Hz* | 5 | 10×3 | Inconel 600 | 60 |
| 800°C | AWMD-8-A-2-1.6Hz* | 8 | 16×5 | 120 | |
AWH-4/AWH-8全橋應變片
該系列應變片基底材料可根據測試樣本材料選擇Inconel 600或SUS321。盡管應變片擁有由測量和補償應變片組成的半橋結構，但終測量是由使用溫度補償電路板的全橋方法實現。靜態測量工作溫度為600℃，動態測量工作溫度為650℃。
| 型號 | 柵長(mm) | 基底 | 測試材料 | 阻值Ω | ||
| 尺寸(mm) | 材料 | |||||
| 靜態測量600°C | AWH-4-7A-2-11.0 | 4 | 10×3 | Inconel 600 | 低碳鋼或相當 | 60 |
| AWH-4-7B-2-17.0 | SUS321 | SUS304或相當 | ||||
| 動態測量650°C | AWH-8-7A-2-11.0 | 8 | 16×5 | Inconel 600 | 低碳鋼或相當 | 120 |
| AWH-8-7B-2-17.0 | SUS321 | SUS304或相當 | ||||
AWHU-5/AWHU-8全橋應變片
AWHU應變片可用于800℃高溫下靜、動態應變測量，盡管應變片擁有由測量和補償應變片組成的半橋結構，但終測量是由使用溫度補償電路板的全橋方法實現。在標準配置下，應變片基底、接頭和線纜組合起來非常小，適合安裝在狹窄或彎曲部件上。
| 型號 | 柵長(mm) | 基底 | 阻值Ω | ||||||
| 尺寸(mm) | 材料 | ||||||||
| 靜/動態測量800°C | AWHU-5-9AKM-2(6F)-12.7 | 5 | 10×3 | Inconel 600 | 60 | ||||
| AWHU-8-9AKM-2(6F)-12.7 | 8 | 16×5 | 120 | ||||||
AW-6-350 四分之一橋3線應變片
AW應變片基底材料為耐腐蝕不銹鋼，厚度0.08mm，可使用點焊機W-50RB輕松安裝。該系列應變片工作溫度為300℃，適用于粘合劑不適用時或長期的應變測量。
| 型號 | 柵長(mm) | 基底 | 測試材料 | 阻值Ω | ||
| 尺寸(mm) | 材料 | |||||
| AW-6-350-11-4FB01LT | 6 | 24×5 | SUS304 | 低碳鋼 | 350 | |
AWC-8B 四分之一橋3線應變片
AWC應變片的應變敏感原完全密封于耐腐蝕的不銹鋼管內，該設計簡化了防潮和防水時的涂層處理，并使應變片適用于長期或極端環境下的應變測量。AWC-2B可采用1計4線方法。
| 型號 | 柵長(mm) | 基底 | 測試材料 | 阻值Ω | ||
| 尺寸(mm) | 材料 | |||||
| AWC-2B-11-3LQSA | 2 | 16×5 | SUS304 | 低碳鋼 | 120 | |
| AWC-8B-11-3LTSB | 8 | 28×5 | ||||
日本TML提供多種用途的應變片，通用/防水/高溫/焊接型/復合材料專用等，導線長度可定制，質量可靠，滿足您的測試需求！歡迎垂詢歐美大地進行詳細選型！
日本東京測器研究所（TML公司）自1954年創立以來成為當今世界的研發和制造應變片、傳感器和應變測試儀器的廠商。產品以工藝優良、品種齊全、穩定可靠、精確先進而享譽世界。歡迎垂詢中國區總代理：歐美大地儀器設備中國有限公司
