DICE-QL2021智能化云電工電子PLC伺服綜合技術實訓裝置
圖片供參考,不同配置外觀有差異
本產品已通過4項申請,申請號:ZL2009203040804,ZL2009203040819,ZL2009203040838, ZL201020107341.6
典型潛龍全景案例 定制潛龍全景案例
預定潛龍系列傳感器,單片機,PLC,電子創新各類綜合實驗室,現在提供免費VR實驗室全景圖設計定制服務,典型范例:https://720yun.com/t/1ccjO0efef3定制:https://720yun.com/t/b79jO0kkzv9

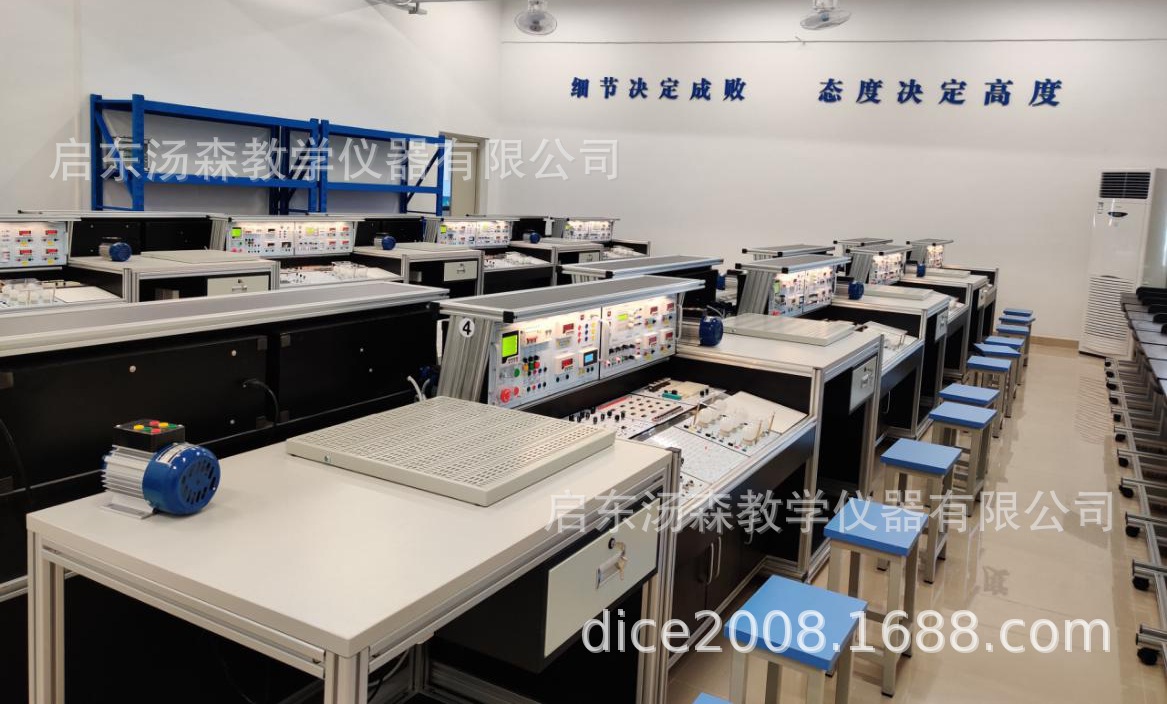

*實景供參考,不同配置外觀有差異
設計理念
l 入門容易,簡潔而不簡單
為了使入門容易,我們采用簡單易懂的版面設計,從基本的一個跑馬燈開始就讓您無縫地切入
教學。別看實驗臺體積巨大,每個模塊都如此輕巧,當你在教學時可以把任何一個模塊帶入課堂,
并且大部分的模塊在保證安全的前提下反面是鏤空的。這使得您可以讓學生一目了然看到,并可
以觸摸到,這點很重要。因為我們深知,感性認識的重要性。當然你可以放心安全問題,我們對
可能產生安全隱患的部分都做了防護。
l 人體工學,美觀而舒適
傳統的立式實驗桌,多采用立式屏結構。這種結構使得學生操作大部分實驗時需要站立,易于疲
勞,視角向前不利于思考。同時由于立屏的高度較高,學生上實驗課時視線受遮擋,不便于
老師講解。潛龍采用模塊平放結構,使得視線趨于自然向下,如同平時讀書寫字??拷脩魝扔?/p>
略帶傾斜,使得操作時更加方便。同時抬頭時視線使得毫無遮擋??梢苑奖愕芈犞v,老師亦可觀
察實驗情況。
l 注重細節,一見傾心的質感
潛龍嚴格采用光潔度,厚度都符合高品質要求的鋁材。每塊木板都真材實料,厚度都到達8mm或以上,
并進行了定制家具級的封邊工藝。黑色的木紋與銀色的經典組合,讓您一見傾心。從桌子
的高度,到每個模塊背后的處理,甚至各個孔的位置,潛龍都進行了精心的考慮。一切細致考慮只為
了能使更加美觀,方便,耐用。
l 高度開放,激發創新
潛龍采用模塊化設計,我們并不簡單的,單獨設計模塊,而是將模塊間聯系,可能性,功能性做了
綜合考慮,加上十多年的研發經驗,使得潛龍模塊日趨經典與開放。潛龍提供經典實驗項目,我們
建議用戶利用高度開放性的模塊,設計出自己的實驗項目。
l 貼近實際,易于拓展
潛龍通過十幾年與用戶市場溝通,獲得了寶貴的實際經驗。我們深知教學與實際生產結合的重要性。
所以不管是從實驗項目的設計,還是特別設計了多達幾十種的實訓包,超聲波,GPS,GSM,霧化器等
等一系列的打包模塊。
l 易于管理,維護方便
潛龍設計了不同以往的漂亮柜子,如同您家里的家具般讓人舒適,上乘的腳輪易于移動與固定。同
時可選配儀器放置隔板,資料放置隔板等貼心設計,讓您輕松,漂亮地放置常用儀器與實驗時需要
查詢的資料。同時潛龍采用精致的小模塊設計,單獨故障不會導致整個系統的破壞。如有損壞,僅
需替換相應小模塊即可,方便又省心。
特性
潛龍系列全面支持WiFi云控制,設備支持手機wifi/4G/3G/2G遠程控制。并可設置定時,分享,狀態反饋,場景聯動等功能,為實驗室的管理和使用提供全新技術支持。
l 遠程控制
l 定時延時
l 節能省電
l 狀態反饋
l 微信/分享
l 場景聯動
一、總體要求
| 實訓桌要求 | 一、實訓桌要求:
|
安全防護 |
| |
模塊化結構 |
|
二、技術性能要求:
1.輸入電源:三相四線(或三相五線)380V±10% 50Hz
2.工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3.外形尺寸: 1310*900*1400mm(長*寬*高)
4. 裝置容量:<1.5kVA
二、裝置的配備要求:
QLDGDZ控制屏1 |
|
QLDGDZ控制屏2 | 1、提供以下交直流電源 交流電源輸出:AC: 7.5V×2/0.2A,帶保險絲過流保護,帶電源指示; 直流電源輸出 :+5V/2A,-5V/0.5A,+l2V/0.5A,-l2V/0.5A各一組 直流可調穩壓電源:0~+24V/0.5A兩組連續可調且獨立。 恒流源:0~50mA可調恒流源。 2、直流數顯電壓表1只,測量范圍0~3V,四位半數字顯示,自動切換量程。 3、直流數顯電壓表1只,測量范圍0~30V,四位數字顯示,自動切換量程。 4、直流數顯電流表1只,測量范圍0~30mA,四位數字顯示,自動切換量程。 5、直流數顯電流表1只,測量范圍0~300mA,四位數字顯示,自動切換量程。 6, 提供DDS函數發生器,頻率范圍 0.01Hz ~5MHz 信號輸出參數 頻率范圍: 0.01Hz ~5MHz 頻率分辨率: 0.01Hz(10mHz) 顯示方式: 液晶屏顯示 輸出通道:主副波兩路高速獨立輸出。 輸出波形:正弦,方波(占空比可調),三角波,鋸齒波,四脈方列、八脈方列。 輸出幅度:≥20Vp-p(空載) 輸出阻抗: 50Ω±10% 直流偏置: ±10V 方波占空比范圍 1%~99% TTL輸出 幅 度: >3Vp-p 扇出系數:>20 TTL負載 TTL電平上升下降時間:≤20ns 頻率計數器功能 計數范圍: 0-4294967295 測頻范圍:1Hz~60MHz 輸入幅度:1Vp-p~20Vp-p 掃描功能: 掃描方式 :線性掃描、對數掃描 頻率設定范圍:起始點和終止點任意設定 頻率掃描范圍:M1預設頻率~M2預設頻率 掃描速率: 1s~99s/步進 |
PLC主機模塊 | (AC/DC/繼電器)集成18輸入/12輸出;內置1個RS485通 訊/編程口;內置標準TCP/IP以太網接口,方便與可與計算機 通訊及組網,無需另配PPI下載電線和網絡模塊??蓴U展通用microSD卡。 |
觸摸屏 | 采用400MHz高速CPU,讓數據處理能力更強,通訊傳輸速度更快,多頁切換速度更流暢;免費提供功能強大的組態軟件 (1)液晶尺寸:7”TFT (2)分辨率:800*480像素,色彩65536色,16:9的寬屏 (3)亮度:250cd/m (4)背光燈:LED 高亮可隨意調節,節能更環保; (5)觸摸屏:4線精密電阻網絡 (6)存儲器:128M FLASH+64M SDRAM (7)程序下載:1個USB SLAVE (8)外形尺寸:204*150*37mm (9)安裝開孔尺寸:192*138mm (10)重量:1.3kg |
變頻器 | 配置西門子變頻器,帶BOP操作面板。 集成RS485通訊接口,可選操作面板及PROFIBUS DP接口模塊;具有線性V/F控制、平方V/F控制、可編程多點設定V/F控制,磁通電流控制、直接轉矩控制、網絡控制等工作模式; |
DS電機導軌、測速系統及轉速顯示模塊 | 包含三相異步電動機、測速系統、數顯轉速表及固定電機的導軌等,提供電壓反饋信號。能夠完成各種速度開/閉環及定位實訓。 |
三相電動機模塊 | 三相異步電動機:功率180W、電壓380V、電流0.4A、頻率50HZ、接法星/三角、轉速1400r/min |
伺服電機及驅動器控制模塊 | 配置伺服電機及驅動器控制模塊 應用領域:? 搬運機械,放電加工機械,裁切設備,鋸床機械等。?? 參數:? ▲ 容量范圍 : 0.1kW~3kW ▲ 輸入電壓:AC 200V~230V,使用單相輸入。 ▲ 位置 / 速度 / 轉矩控制模式 ▲ 編碼器分辨率為17 bit (160000 ppr) ▲ 高速脈沖輸入(4MPPS) ▲ 支持 Modbus通訊協議(通訊接口:RS-485 / RS-422 / RS-232) |
伺服步進滑臺系統 | 伺服步進滑臺系統,優質鋁合金結構,由伺服電機及絲桿,導軌組成。裝有四路兩種位置傳感器檢測或四組行程開關。并提供有限位斷電保護功能。 |
QLDT-06繼電接觸控制模塊(一) | 1、交流接觸器(線圈電壓220V,工作狀態用發光二極管指示)4只; 2、熱繼電器2只; 3、按鈕開關(綠、紅各2只)4只,帶有機玻璃罩保護; 4、整流電路1組; 5、能耗制動電阻(10Ω/25W)1組; 6、變壓器(220V/26V/6.3V)1組; 7、6.3V指示燈(黃、綠、紅各1只)3只。 |
QLDT-07繼電接觸控制模塊(二) | 1、1P保險絲座4只; 2、220V指示燈(黃、綠、紅各1只)3只; 3、行程開關4只; 4、電子式時間繼電器(通電延時,工作電壓220V)1只; 5、電子式時間繼電器(斷電延時,工作電壓220V)1只; 6、提供中間繼電器(線圈電壓220V,工作狀態用發光二極管指示) 3只。 |
QLDGDZ-電路分析模塊1 |
|
QLDGDZ-電路分析模塊2 |
|
QLDGDZ-電工技術模塊1 |
|
QLDGDZ-電工技術模塊2 |
|
QLDGDZ-電工技術模塊3 | 單相機械式電表一只,規格為220V、50HZ、(20)A,其電源線、負載線均從電度表接線架的接線柱上引到護套插孔上,實驗方便。 |
QLDGDZ-電工技術模塊4 |
|
QLDGDZ-模擬電路模塊 1 |
|
QLDGDZ-模擬電路模塊 2 |
|
QLDGDZ-數字電路模塊 1 |
|
QLDGDZ-數字電路模塊 2 |
|
CPLD資源(需另配) | (1)EPM1270T144適配卡,Altera公司40000門CPLD器件, (2)配置USB Blaster下載器,支持Quartus II 12.0 軟件。 |

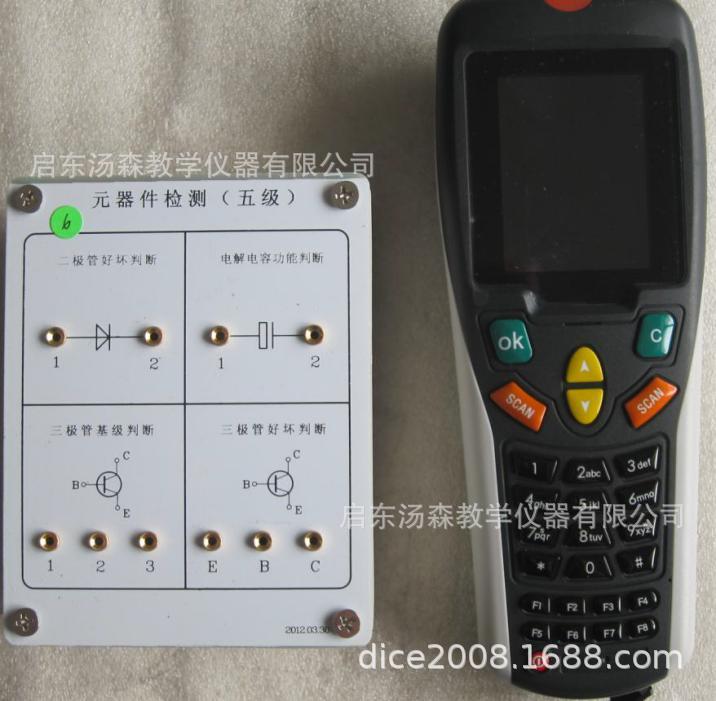

電子實訓創新教學與管理模塊-元器件檢測模塊(需另配) (需現場演示) | 元器件檢測模塊: ● 印刷線路板尺寸:113mm×88mm(長×寬)的單層印刷電路板,印刷線路板厚度為2mm,每塊印刷線路板四個角上有3mm鏍絲固定孔。 ● 印刷線路板的正面印刷:正面用白底黑字清晰的繪制出器件符號,印刷線路板上方居中位置標明PCB板名稱(宋體,4號)。 ● 印刷線路板的反面制作:印刷線路板線寬3mm,器件裝在反面, 正面用鍍金接線孔引出。 ● 線路板固定在115●90●40(長×寬×高)的塑料密封盒口上,塑料密封盒底內貼一個寫有編號內容的無線射頻卡,手持式RFID讀卡器,除了要能讀寫無件盒的編號,還要能顯示出該元件盒的標準答案。 ● 元器件檢測元件為三極管、電解電容、二極管,晶閘管、單結晶體管檢測內容為器件類型、 管腳名及好壞的判斷,每塊檢測板在內部接線要有所差異,如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。 ● 每套配置2大類型元器件盒各一套,RFID讀卡器整個實驗室配置1套。 |
電子實訓創新教學與管理模塊-安裝與調試印刷線路(需另配) | 安裝與調試印刷線路: ● 印刷線路板尺寸:120mm×200mm的單層印刷電路板,印刷線路板厚度為2mm,印刷電路根據模塊原理圖繪制。 ● 印刷線路板的正面印刷:正面用白底黑字清晰的繪制出電路的原理圖,印刷線路板上方居中位置標明模塊名稱(宋體,2號),左下角標明試題編號。 ● 印刷線路板的反面制作:印刷線路板線寬3mm(集成塊和測試針上的線寬為0.8mm),固定元器件焊盤為φ2mm開孔φ1mm,焊接元器件焊盤為φ6mm開孔φ2mm并加鉚釘以延長其使用壽命。左下角標明試題編號。印刷線路板有阻焊層。 ● 印刷線路板四個角上安裝4個印刷線路板塑料固定件,板子之間可以層疊。 ● 儀表的端子使用帶塑料保護的安全插孔;測量點用測試針引出以方便測量。 ● 元器件清單及正面印刷圖例樣如下:(表中斜體帶下劃線的元件名表示該元件為本印刷線路板已焊接在電路板上的元件) ● PCB正面印刷圖能夠區分板載元件和拆裝元件(板載元件名下加下劃線,拆裝元件焊盤上裝有鉚釘)。 以下是印制電路清單(每塊獨立,共計20種) 1.RC阻容放大電路 2.RC橋式振蕩電路 3.單結晶體管觸發電路 4.晶閘管調光電路 5.晶閘管延時電路 6.晶體管穩壓電路 7.可調式正負穩壓電源電路 8.378/79系列正負穩壓電源電路 9.OTL功率放大電路 10.集成功率放大電路 11.直流電源與三極管靜態工作點的測量 12.單相半波、電容濾波、穩壓管穩壓電路 13.負載變化的單相半波、電容濾波、穩壓管穩壓電路 14.單相全波整流、電容濾波、穩壓管穩壓電路 15.負載變化的單相全波、電容濾波、穩壓管穩壓電路 16.單相橋式整流、電容濾波電路 17.單相橋式整流、電容濾波、穩壓管穩壓電路 18.負載變化的單相橋式整流、電容濾波、穩壓管穩壓電路 19.單相橋式整流、RC濾波電路 20.鎳鉻電池充電器電路 |
單片機,環境綜合系統,創新實驗模塊(需另配) | (1)單片機實驗系統模塊 單片機實驗系統,含USB通訊接口、RS232通訊接口、串行AD采集模塊、報警模塊、信號放大模塊、8組開關量輸入模塊、8組開關量顯示模塊、液晶顯示模塊、可調電壓模塊、在線編程模塊、提供雙電壓模塊、傳感器模塊擴展區(可擴展多種傳感器模塊) 配置ISP下載器,支持多種操作系統。 (2)環境綜合系統模塊 ●工業數字溫濕度傳感器模塊:校準系數程序形式儲存在OTP內存中,傳感器內部在檢測信號的處理過程中要調用這些校準系數,濕度分辨率0.1%RH。溫度分辨率0.1℃。 ●光照度模塊:光照度范圍:0-65535 lx,直接數字輸出,省略復雜的計算,省略標定,可對廣泛的亮度進行1勒克斯的高精度測定。 ●壓力傳感器模塊:分辨率為0.03hPa,溫度補償,MSL 1反應時間:7.5ms。 (3)DAQ創新模擬實驗平臺 配置一塊DAQ上下位機接口板,USB接口,帶光耦隔離芯片。配套上位機軟件,帶豐富的互動性,該軟件可在電腦屏幕上構建虛擬環境,再現工業現場中的各種復雜場景。下位機進行操作時上位機軟件可以實時做出對應反應??赏瓿?5類開環與閉環實驗。實時顯示各接口情況,對運行代碼情況了如指掌。 創新模擬實驗平臺實驗 實驗1 交通信號燈的自動控制; 實驗2 機器人自動掃地雷; 實驗3 加工中心刀庫捷徑方向選擇控制 實驗4 驅動步進電機的控制; 實驗5 舞臺藝術燈飾的控制; 實驗6 四層電梯的控制; 實驗7 LED數碼管顯示控制實驗; 實驗8 交流電機Y/?形起動的控制; 實驗9 液體混合裝置的自動控制; 實驗10 水塔水位自動控制; 實驗11 四級傳送帶的模擬運行; 實驗12 郵件分揀系統的模擬運行; 實驗13 數字邏輯分析儀實驗; 實驗14 溫度壓力實驗; 實驗15 連線自動撿測系統 |
智能化云系統(需另配) | 硬件部分
軟件部分
實驗教學信息管理系統的建設目的是為實驗教學提供有效的實驗管理手段、實驗數據以及實驗過程的存儲和監管,為實驗考核提供評定依據,也為實驗信息歸檔提供保障;同時提高學生實驗操作的安全性。系統采用B/S架構,系統主要功能要求如下: 1.1. 用戶管理 用戶角色包括系統管理員、教師、助教、學生4個級別。不同級別的用戶角色擁有不同的權限,包括菜單權限、功能按鈕權限和數據權限。菜單權限是允許用戶是否能看到某一菜單;功能按鈕權限是指增加、刪除、修改、查看、派發等按鈕操作權限;數據權限是指能看到的數據范圍。 每個用戶都有用戶名和口令,口令可以修改。 1.2. 課程管理 教師可以對實驗課程進行管理,包括實驗室信息、實驗課程內容安排、課時信息等。 1.3. 學生管理 可以通過增加、刪除、修改和導入學生信息。導入支持Excel等格式的數據文件。支持學生分組功能。支持學生與實訓臺對應功能。 1.4. 考勤管理 學生每次上課時都要用學號登錄系統,記錄登錄時間,學期結束自動統計考勤情況。 1.5. 實驗過程管理 (1)支持內容廣播派發功能。 (2)為了保證實驗安全,每個實驗電路的接線必須經過教師或助教的確認后才能上電。實驗開始后,學生完成電路接線后,在控制終端提出申請確認,教師或助教的控制終端上能按時間先后順序顯示學生的名字和實驗臺編號,并根據時間順序進行確認。通過確認后,教師或助教可以通過控制終端控制打開實驗臺的電源,學生開始通電實驗。沒有通過確認的,調整接線后重新提出申請。實驗結束后,學生提出實驗完成確認,教師或助教關閉實驗臺的電源。 實驗開始時間、確認電路接線申請時間、打開實驗臺的電源時間、實驗完成確認申請時間、關閉實驗臺的電源時間都記錄在數據庫。 1.6. 視頻監控 為了保證學生的上課效果,也對學生的實驗情況進行監督,整個實驗課過程對每個實驗臺進行視頻錄像,可以作為事后分析的依據。錄像可以檢索和回放。 1.7. 實驗分析 根據數據庫中記錄的數據,可以進行一些數據分析。例如,根據實驗的每個環節記錄時間,可以分析哪些實驗學生花費的時間較多;哪些實驗學生反復申請接線確認的次數較多;哪些學生出現錯誤的次數較多;等等,以便教師有針對性地進行實驗教學。 1.8. 與學校實驗教學管理系統對接 教師在本系統中輸入的教學安排信息,可以自動更新到學校的實驗教學管理系統中,避免讓教師在不同的系統中重復輸入信息。本功能需要學校實驗教學管理系統開放數據通信接口。 1.9. 與學校云平臺的接口 為了將來學校云平臺留有相關接口,以保證實驗教學管理系統的所有數據能夠直接傳輸到學校云平臺上,供學校相關人員通過不能方式瀏覽、管理(PC、移動終端等)。 |
四、可完成的實驗項目:
模擬部分實驗內容:
實驗一 單級放大電路
實驗二 兩級放大電路
實驗三 負反饋放大電路
實驗四 射極跟隨器
實驗五 差動放大電路
實驗六 比例求和運算電路
實驗七 積分與微分電路
實驗八 波形發生電路
實驗九 有源濾波器
實驗十 電壓比較器
實驗十一 IC電路RC正弦波振蕩器
實驗十二 集成功率放大器
實驗十三 整流濾波與并聯穩壓電路
實驗十四 串聯穩壓電路
實驗十五 集成穩壓器
實驗十六 RC正弦波振蕩器
實驗十七 LC振蕩器及選頻放大器
實驗十八 電流/電壓轉換電路
實驗十九 電壓/頻率轉換電路
實驗二十 互補對稱功率放大器
實驗二十一波形變換電路
實驗二十二揚效應管實驗(新增)
實驗二十三可控硅實驗電路(新增)
數字部分實驗內容:
基本實驗部分:
實驗一 門電路邏輯功能及測試
實驗二 譯碼器和數據選擇器
實驗三 運算電路(半加器、全加器及邏輯運算)
實驗四 觸發器R-S、D 、J-K
實驗五 計數器電路測試及研究
實驗六 波形產生及單穩態觸發器
實驗七 集成計數器及寄存器
實驗八 555 時基電路
實驗九 三態輸出觸發器及鎖存器
選做實驗部分:
實驗十 COMS 門電路測試
實驗十一 TS門,OC門的功能測試及應用
實驗十二 TTL 不同系列芯片性能和參數的測定
實驗十三 門電路的驅動能力測試
實驗十四 邏輯筆實驗與分析
實驗十五 TTL 與CMOS相互連接實驗
實驗十六 MSI 加發器
實驗十七 競爭冒險
實驗十八 觸發器應用
實驗十九 寄存器及其應用
實驗二十 計數器MSI 芯片的應用
實驗二十一 時序電路應用
實驗二十二 順序脈沖和脈沖分配器電路
實驗二十三 施密特觸發器及其應用
實驗二十四 單穩態觸發器及其應用
實驗二十五 多路模擬開關及其應用
實驗二十六 數字定時器
實驗二十七 電壓變換器
實驗二十八 四路優先判決電路
電工技術
實驗一 基本電工儀表的使用及測量誤差的計算
實驗二 減小儀表測量誤差的方法
實驗三 電阻的串聯和并聯電路
實驗四 電阻的混聯電路
實驗五 直流電阻電路故障的檢查
實驗六 電路元件伏安特性的測繪
實驗七 電位、電壓的測定及電路電位圖的繪制
實驗八 基爾霍夫定律的驗證
實驗九 疊加原理的驗證
實驗十 電壓源與電流源的等效變換
實驗十一 戴維南定理和諾頓定理的驗證
實驗十二 功率傳輸條件測定
實驗十三 受控源VCVS、VCCS、CCVS、CCCS的實驗研究
實驗十四 典型電信號的觀察與測量
實驗十五 RC一階電路的響應測試
實驗十六 二階動態電路響應的研究
實驗十七 R、L、C元件阻抗特性的測定
實驗十八 RC選頻網絡特性測試
實驗十九 R、L、C串聯諧振電路的研究
實驗二十 雙口網絡測試
實訓二十一 互易定理
實驗二十二 回轉器
實驗二十三 負阻抗變換器
實驗二十四 用三表法測量電路等效參數
實驗二十五 日光燈電路實驗、改善功率因數實驗
實驗二十六 單相鐵心變壓器特性的測試
實驗二十七 三相交流電路電壓、電流的測量
實驗二十八 三相電路功率的測量
實驗二十九 單相電度表的校驗
實驗三十 功率因數及相序的測量
PLC、變頻器、觸摸屏、電機控制實驗
三相鼠籠式異步電動機
三相鼠籠式異步電動機點動和自鎖控制
三相鼠籠式異步電動機正反轉控制
三相鼠籠式異步電動機Y-△降壓起動控制
三相鼠籠式異步電動機的能耗制動控制
三相異步電動機順序控制
PLC主機實訓
變頻器實訓
電機測速實訓
觸摸屏實訓
伺服與步進控制實訓
