DICE-KM18數字.模擬電路綜合實驗箱
翻轉大師：一個箱子，體積不變，正反輕松翻轉變身數電模電。
精度大師：電位器均為高精密電位器,電位器旋鈕帶刻度盤，有鎖定防漂移功能。
一、實驗箱結構特點

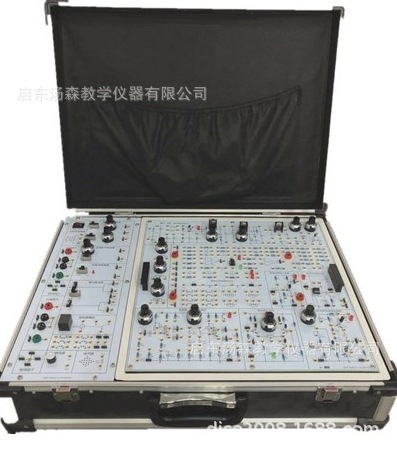

?。?）實驗箱由三部分組成：公共模塊部分，模擬電路部分，數字電路部分，實驗箱尺寸：535*395*160mm。

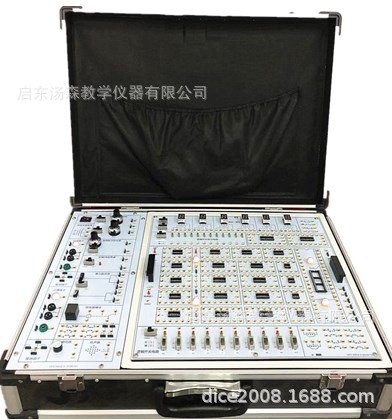

?。?）公共模塊部分固定在實驗箱左側。模擬電路部分和數字電路部分做成兩塊獨立的PCB 板，裝配在一個掛箱上，正面裝模擬電路部分PCB，反面裝數字電路部分PCB.實驗時可根據需要靈活切換掛箱正反面，掛箱放置在實驗箱右側。
?。?）實驗箱PCB采用白底黑字設計。
二、實驗箱硬件資源介紹
序號 | 名稱 | 指標 |
公共模塊 | ||
1 | 電源 | 輸入：~ 220V/50Hz±10%； 交流輸出：兩路交流AC 7.5V、一路交流AC15V，輸出電流為250mA。 直流輸出：DC±12V、±5V多路穩壓源，輸出電流均為1A；以上各路輸出均有過流保護，自動恢復功能。 |
2 | 直流差模信號源 | 雙路輸出，-12V～＋12V；－5V～＋5V兩檔連續可調。 |
3 | 可調連續脈沖 | 輸出范圍：0HZ--1MHZ左右，可輸出TLL和CMOS兩種電平信號。 |
4 | 單脈沖 | 消抖脈沖，可同時輸出正負兩個脈沖，脈沖幅值為TTL和COMS兩種電平可選,共2組。 |
秒脈沖信號源 | 可連續輸出1HZ頻率信號，帶LED燈指示，脈沖幅值為TTL和COMS兩種電平可選。 | |
6 | 元件庫 | 揚聲器 1只； 蜂鳴器及驅動電路 1只； 繼電器及控制電路 1只； 1K、10K電位器各1只.（電位器均為精密電位器,電位器旋鈕帶刻度盤，有鎖定功能）； |
模擬電路部分 | ||
7 | 模擬電路 模塊 | 雙組集成運放電路、交流電源電路、橋式整流濾波電路、串聯穩壓電路、LM7805集成穩壓電路、LM317集成穩壓電路、分立放大電路、差分放大電路、場效應管電路、LM386集成功率放大電路、OTL功率放大器; 元件接插區:提供12組圓孔針轉接擴展座，可方便用戶接插各種不同電阻，電容，二極管，三極管等器件. 注:模塊所用電位器均為精密電位器,電位器旋鈕帶刻度盤，有鎖定功能；（其中680K采用碳膜電位器.） |
8 | 可調電位器 | 1K、10K、100K（采用精密電位器,電位器旋鈕帶刻度盤，有鎖定功能）。 |
數字電路部分 | ||
9 | 數碼管顯示 | 6位帶BCD碼-十進制譯碼電路七段LED數碼管，可輸出TTL和COMS電平）。 |
10 | 邏輯開關及電平指示 | (1)10組獨立邏輯電平開關：可輸出“0”、“1”電平，可輸入TTL和COMS電平）。 (2)12組電平顯示：由LED發光二極管及驅動電路組成?？奢斎隩TL和COMS電平） |
11 | 集成底座 | 雙列直插式集成電路圓孔插座：8腳4只、14腳8只、16腳8只、20腳2只、40腳1只。 |
12 | 實驗區插孔 | 采用2mm鍍金小型孔，不易氧化，美觀漂亮，實用性強，實驗導線插頭采用鍍金工藝制作，鎖緊式，插拔更方便，接觸更可靠，使用壽命更長，可疊插。 |
13 | 元件接插區 | 提供10組圓孔針轉接擴展座，可方便用戶接插各種不同電阻，電容，二極管，三極管等器件。 |
14 | CPLD模塊 （選配） | （1）CPU:EPM1270T144, Altera公司40000門CPLD器件； （2）標準JTAG接口，支持在線編程。 （3）提供USB-Blaster下載器，支持三種下載模式：AS、PS和JTAG；支持WindowsXP,Windows Vista, Windows7\8\10(32bit/64bit)系統，USB 2.0接口； |
二、實驗內容：
（1）數字部分實驗內容：
基本實驗部分：
實驗一 門電路邏輯功能及測試
實驗二 譯碼器和數據選擇器
實驗三 運算電路(半加器、全加器及邏輯運算)
實驗四 觸發器R-S、D 、J-K
實驗五 計數器電路測試及研究
實驗六 波形產生及單穩態觸發器
實驗七 集成計數器及寄存器
實驗八 555 時基電路
實驗九 三態輸出觸發器及鎖存器
選做實驗部分：
實驗十 COMS 門電路測試
實驗十一 TS門，OC門的功能測試及應用
實驗十二 TTL 不同系列芯片性能和參數的測定
實驗十三 門電路的驅動能力測試
實驗十四 邏輯筆實驗與分析
實驗十五 TTL 與CMOS相互連接實驗
實驗十六 MSI 加發器
實驗十七 競爭冒險
實驗十八 觸發器應用
實驗十九 寄存器及其應用
實驗二十 計數器MSI 芯片的應用
實驗二十一 時序電路應用
實驗二十二 順序脈沖和脈沖分配器電路
實驗二十三 施密特觸發器及其應用
實驗二十四 單穩態觸發器及其應用
實驗二十五 多路模擬開關及其應用
實驗二十六 數字定時器
實驗二十七 電壓變換器
實驗二十八 四路優先判決電路
（2）模擬部分實驗內容：
實驗一 單級放大電路
實驗二 兩級放大電路
實驗三 負反饋放大電路
實驗四 射極跟隨器
實驗五 差動放大電路
實驗六 比例求和運算電路
實驗七 積分與微分電路
實驗八 波形發生電路
實驗九 有源濾波器
實驗十 電壓比較器
實驗十一 IC電路RC正弦波振蕩器
實驗十二 集成功率放大器
實驗十三 整流濾波與并聯穩壓電路
實驗十四 串聯穩壓電路
實驗十五 集成穩壓器
實驗十六 RC正弦波振蕩器
實驗十七 LC振蕩器及選頻放大器
實驗十八 電流/電壓轉換電路
實驗十九 電壓/頻率轉換電路
實驗二十 互補對稱功率放大器
實驗二十一波形變換電路
實驗二十二場效應管實驗
