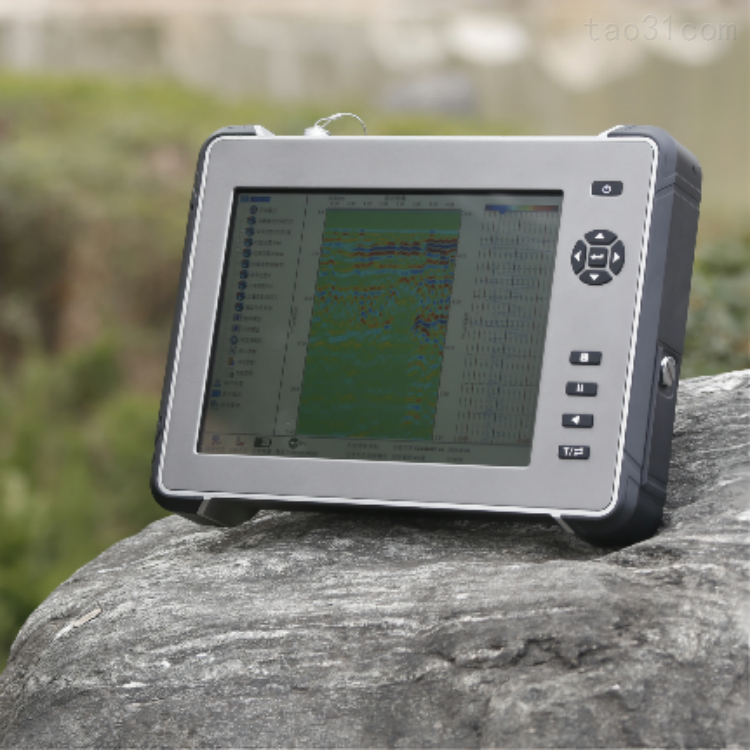

雷達主機
雷達主機
一、應用領域：
公路工程、隧道工程、市政工程、水利工程、礦產勘探、環境評估、建筑結構檢測、考古和軍事等。
二、產品特點：
1)便攜式高精度智能探地主機，體積小、重量輕、兼容GER系列的所有天線；
2)智能化，能夠自動識別天線類型并配置系統參數，降低調試難度，提高現場檢測效率；
3)全中文界面，具有現場數據實時處理、回放和截圖功能；
4)保存原始數據及現場參數，該原始數據使用GER-2后處理軟件（GER-10專用后處理軟件）打開后，會自動另生成現場數據。 若因現場數據增益調節不當而影響數據判斷時，可以對原始數據進行處理，無需重新采集數據；
5)支持外置GPS，擁有標準串口，可接收地理位置數據，為雷達數據增加高精度定位信息；
6)數字信號傳輸，主機與配套天線之間使用數字化信息傳輸；
7)高速數據采集，可達1024掃/秒；
三、主機指標：
系統指標 | |
天線兼容性 | 兼容GER全系列天線 |
通道數量 | 1個 |
存儲空間 | 128G |
顯示器 | 10.4英寸，1024×768像素分辨率，32位彩色LED顯示屏 |
GPS | 串口（RS232），支持GPGGA數據格式 |
顯示模式 | 偽彩色，灰度，堆積波，彩色堆積波 |
供電 | 內置鋰電池（NI2040） |
功耗 | 20W |
連續工作時間 | 單塊電池大于4小時（實際工作時間與工作溫度、天線類型和電纜長度有關） |
數據采集 | |
數據格式 | GER(.SRD) |
模數轉換器位數 | 16bit |
掃描速度 | 1024掃/秒 |
取樣點數 | 256、512、1024、2048、4096、8192 |
采集模式 | 時間模式、距離模式、點測模式 |
時間窗范圍 | 1～8000ns |
增益范圍 | -10dB～160dB |
增益點數量 | 9個 |
實時處理 | 校正零偏、FIR濾波、IIR濾波，背景消除，道間平均，數據疊加 |
外設端口 | |
數據傳輸 | USB3.0 |
GPS | 串口（RS232） |
主控 | 8針航空插座 |
機械指標 | |
體積 | 314mm×238mm×64mm |
重量 | 3kg（不含電池） |
環境指標 | |
工作溫度 | -20℃～+50℃ |
存儲溫度 | -40℃～+60℃ |
工作濕度 | <95%未冷凝 |
防護等級 | IP65 |
