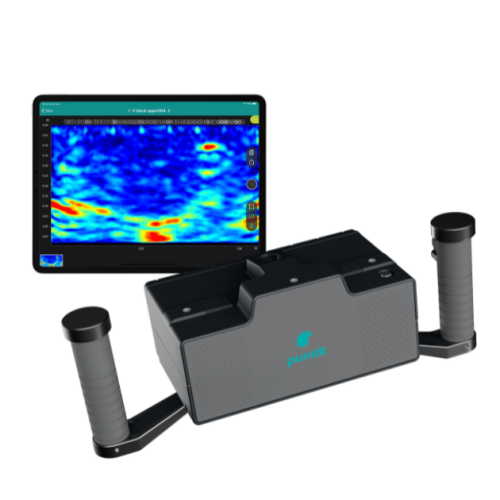

Pundit超聲成像儀
Pundit超聲成像儀
一、概述
一臺設備整合超聲脈沖回波技術，實現結構成像及埋藏物與缺陷探測的功能
二、特點
一臺設備即可獲得 Pundit 200 PE、Pundit 250 Array 和 PD8000 的強大功能。增強了現場成像、2D成像、熱點成像和高分辨率 3D 成像等無線檢測
體驗輕便、智能的脈沖回波結構成像設備。通過持續開發的軟件及人工智能和增強現實功能，不斷擴展您的檢測能力
AI輔助定位和數據解釋、探頭控制的實時反饋、即時數據可視化和輕松的報告創建帶來的生產力
三、應用：
混凝土地下缺陷的位置 / 混凝土構件厚度測量 / 用于均勻性和強度估計的混凝土脈沖速度的測定
四、技術指標：
?。ㄒ唬?、傳感器
l Applications：Void and delamination detection；粘合評估；厚度測量；蜂窩檢測；纖維混凝土；防止混凝土撞擊；密集鋼筋成像
l 帶寬：20 - 80 kHz
l 技術：多通道超聲波脈沖回波
l 測量分辨率：0.1 us
l 脈沖電壓:±50 至 ±150 V(UPE)
l 接收器增益:1 至 10'000（0 至 80 dB）
l 報告生成:云同步;通過 URL 共享;云的日志;基于云的原始數據導出;基于云的 HTML 導出;基于云的報告生成
l 測量模式:線掃描;條紋掃描;網格掃描（即將推出）
l 測量范圍:高達 2 m / 6.6 ft，具體取決于混凝土質量
l 查看模式:A-scan（包括信封）;B-scan（線視圖）;C-scan（時間切片視圖）;熱圖（深度）;熱圖（脈沖速度）
l 電池:電池組，6x AA (NiMH)，飛行安全
l 顯示器:任何兼容的 Apple? iPad（iOS 11.0 及更高版本）
l 內存:Apple? iPad
l Connections:與 Apple? iOS 平板電腦的加密 Wi-Fi 連接;用于 Wi-Fi 模塊的 USB 端口;用于 Wi-Fi 受限區域的 USB-C
?。ǘ?、軟件/工作區應用程序
l 顯示單元:任何兼容的 Apple? iPad（iOS 11.0 及更高版本）
l Workspace集成:應用程序同步;通過 URL 共享;自動日志;原始數據導出;HTML 導出;即時報告生成
l 特殊功能:高清焦點視圖;宏視圖-可變頻率和電壓;實時B-scan 全景B-scan;增強現實;3D視圖;人工智能輔助定位;AI輔助特征解讀;圖像穩定器
l 顯示單元規格：屏幕尺寸：從 7.9" 到 12.9";分辨率：高達 2732 x 2048;內存：高達 2TB;重量：低至 301 克/10.6 盎司;攝像頭：高達 12MP ;角和 10MP 超廣角;可選：USB-C、5G、Face ID
l 顯示單元傳感器：LiDAR 掃描儀（可選）;三軸陀螺儀;加速度計;環境光傳感器;氣壓計;內置 GPS/GNSS
