當前電子電氣系統在汽車領域的應用廣泛，系統的復雜性、關聯性日益提升。其設計整合了多門工程學科，需要提供面向軟件、硬件、網絡、電氣等多領域交織而導致的復雜系統解決方案。并且，隨著功能安全、AUTOSAR、SOA、以太網通訊等新要求、方法、概念的提出，主機廠和供應商將面臨多方面的嚴峻挑戰。如何實現汽車電子電氣平臺化設計、定義優化系統架構、實現多領域協同開發，完成新老技術的快速更替和融合將成為未來競爭的核心要素。當前，國內外眾多主機廠均著手于通過工具構建產品研發平臺，助力車型開發平臺化流程，支持工程師日常工作需要。經緯恒潤基于SystemWeaver平臺，為客戶提供企業級電子電氣系統協同設計解決方案，幫助客戶建立電子電氣研發平臺，提升工程師協同開發效率，保證產品研發質量。
產品介紹
SystemWeaver軟件是瑞典Systemite公司研制的一款面向企業級的電子電氣協同研發平臺工具。支持電子電氣系統研發V流程，從需求-功能-系統-ECU-測試等多階段對電子電氣系統進行設計、分析、驗證及管理工作，并可對系統全流程數據進行追溯關聯，保證數據的正確性、一致性和有效性。企業可根據自身產品需要定制開發符合企業設計模式的SystemWeaver模型，并通過模型配置自定義軟件功能模塊。
此外，SystemWeaver提供實時的協同開發環境，可通過靈活的議題管理機制保證不同領域工程師之間的協作研發，提高企業溝通效率。
產品功能
? 全流程需求管理
SystemWeaver提供結構化的需求管理功能?？筛鶕蛻粜枨?，定制開發符合項目要求的需求結構，清晰明確地管理系統不同層次的需求，并進行追溯查看。其主要功能如下：
提供靈活的需求結構模型，可自定義需求屬性，如驗證方法，定義ID等
可進行需求分配及追溯，逐層進行需求分解，并查看需求覆蓋度進行需求變更影響分析
可定制需求報告模板，根據客戶需求生成相應的需求規范
? 功能及邏輯設計
SystemWeaver可支持功能及用例定義，進行功能描述并進行功能-邏輯系統的分解。通過部件和接口定義完成邏輯系統設計，實現具體產品功能。其主要功能如下：
可基于應用場景進行用例圖繪制及用例分析
可根據產品模型進行功能定義及功能分解

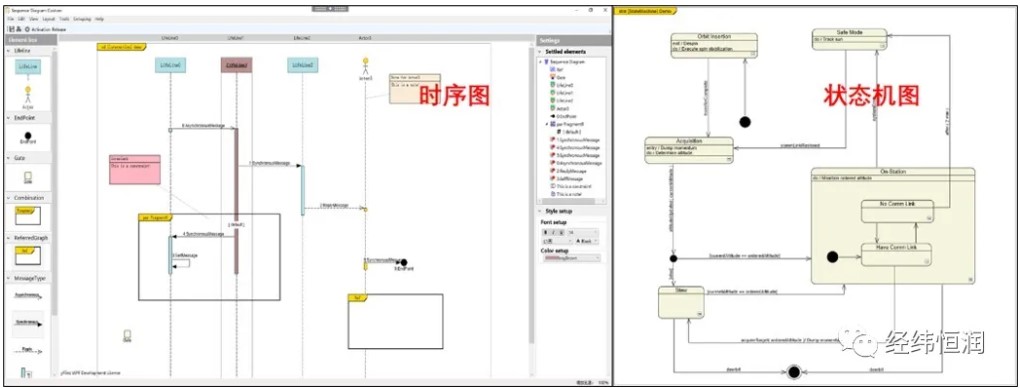

可基于時序圖、狀態機圖、活動圖等SysML圖形建模能力進行功能-系統邏輯架構設計
? 面向AUTOSAR的開發流程支持
SystemWeaver軟件可以結合AUTOSAR標準方法論進行系統架構設計，以太網設計等，并生成標準ARXML文件，主要功能包括：
可進行圖形化功能邏輯系統設計，基于AUTOSAR標準定義SWC、Port，DataType等設計內容

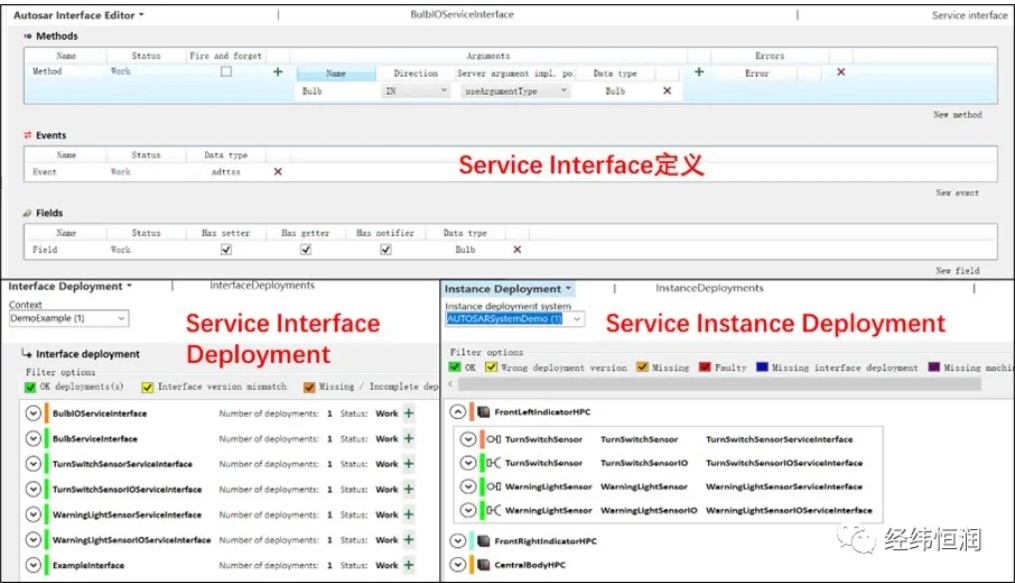

可進行Service Interface 定義及部署（支持SOMEIP）
基于設計內容導出AUTOSAR AP/CP ARXML文件
? 控制器及網絡架構
SystemWeaver軟件可針對控制器進行軟硬件頂層開發，并生成供下游供應商使用的交付物，其主要功能如下：
可將邏輯Component針對ECU進行分配，形成軟件ECU頂層設計及ECU系統信號
可針對硬件ECU進行硬件Pin口設計，明確ECU連接信息
可針對網絡ECU進行網絡設計，定義總線及報文，生成DBC文件

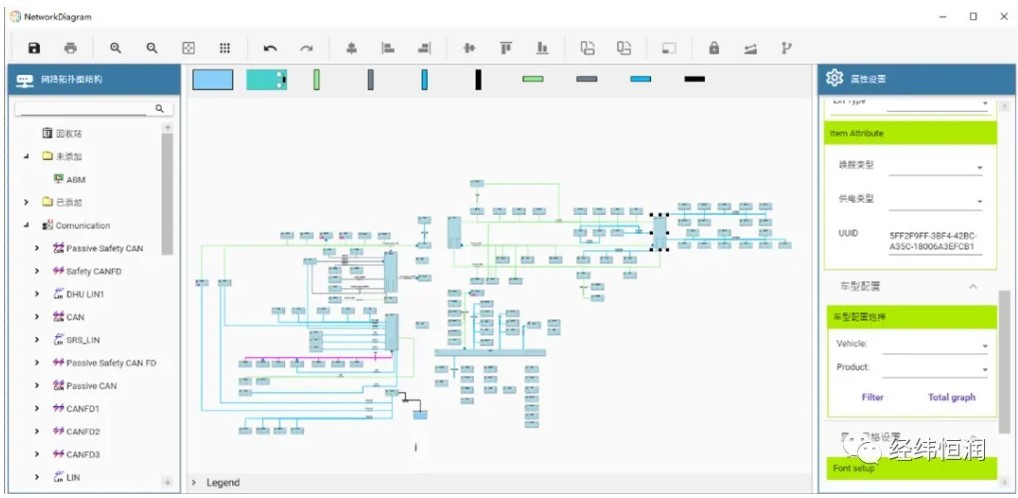

可根據網絡架構信息，繪制網絡拓撲

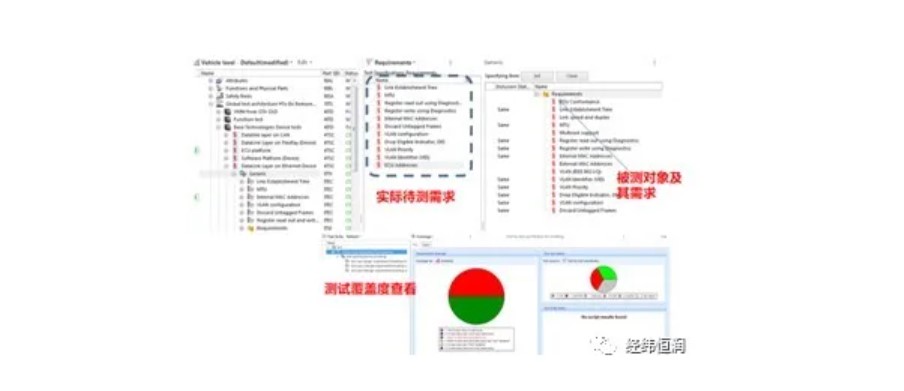

? 集成測試管理
SystemWeaver提供更全面的集成測試管理流程，用戶可定義測試用例，并關聯設計需求，綜合管理測試結果，其主要功能如下：
可自定義測試用例、測試步驟，測試腳本等信息
可通過關聯測試用例及需求進行基于需求的測試
可綜合管理測試結果，進行覆蓋度及測試結果對比分析
可進行測試問題及缺陷管理，控制產品改進狀態
? 功能安全設計
SystemWeaver軟件可根據客戶需求提供定制化的功能安全解決方案，保證安全性分析和產品設計的關聯性。其主要功能如下：
Item定義及HARA分析
SafetyGoal、FSC、TSC的定義及ASIL分解
FMEA及FTA分析
安全性需求與產品設計的關聯
? 基于模型的協同開發模式支持
SystemWeaver可以提供基于模型的實時協同開發模式，有效地進行設計過程管理，保證電子電氣設計V流程的落地實施，其主要功能包括：
可靈活定義產品元模型，滿足不同研發流程
可提供統一數據源的實時協同研發交互機制
可提供模型數據的版本及變更管理
可定制各類數據報表，管理項目進度及實施狀態
可支持數據在不同變體下跨平臺、項目的有效復用
SystemWeaver作為企業級電子電氣協同研發平臺，可以提供統一數據源的分布式開發解決方案。通過統一的全局視圖綜合管理各領域工程師的協同開發，大大減少不必要的溝通時間，提高企業研發效率。
此外，SystemWeaver靈活的底層模型及API可方便針對軟件進行二次開發，與其他標準軟件DOORS、Simulink、VSA、AutosarBuilder、Capital等通過標準數據接口文件（ReqIF，MDL, ARXML）等進行集成，完善客戶產品設計工具鏈。
應用&案例
SystemWeaver當前主要的客戶如下：
? Volvo/UD/Renault卡車：基于SystemWeaver建立跨國的電子電氣協同開發平臺，應對EE-V流程及產品線工程的挑戰
? Volvo汽車：基于SystemWeaver構建未來新型整車系統研發平臺，覆蓋屬性、功能、系統、控制器、測試等多領域
? 吉利汽車/CEVT：基于SystemWeaver構建新一代電子電氣架構平臺，支持企業級正向開發流程
? 東風/T-Engineering：基于SystemWeaver進行電控系統開發，集成多種設計工具，形成完整電控開發工具體系
? 長城汽車：基于SystemWeaver建立電子電氣研發平臺，支持跨部門的設計協作
