TTZJ-10智能路面層間直剪試驗儀詳細介紹：
TTZJ-10智能路面層間直剪試驗儀
一、概述
智能路面層間直剪試驗儀是根據交通運輸部相應規范，與相關科研單位聯合開發的一款用瀝青路面層間力學性能的檢測設備，主 要用于瀝青路面與水穩層間直剪力學性能檢測，可測出抗剪強度和凝聚力C和摩察角φ。本儀器可用于室內試驗和現場路面檢測。 本儀 器采用電機伺服伺服控制技術、電子控制技術、傳感器技術、計算機數據采集與處理技術以及全數字閉環測控系統開發的。
二、技術參數
1、垂直荷載：10KN。
2、垂直荷載分辨率：1N。
3、垂直荷載測量精度：優于±1%。
4、試驗加載法向壓強：0~700kPa。
5、剪切荷載：10KN。
6、剪切荷載分辨率：1N。
7、剪切荷載測量精度：優于±1%。
8、剪切加載速率：0.01-10mm/min可調，軟件任意設置。
9、 剪切位移測量范圍：0-20mm。
10、位移測量分辨率：0.01mm。
11、位移測量精度：優于±1%。
12、溫度測量范圍：-50℃~100℃。
13、溫度測量精度：±0.5℃。
14、剪切加載采用日本松下伺服電機驅動加載。
15、測試試樣直徑：100mm。
16、7寸觸摸電腦自動控制，可繪制實時曲線。
17、微型打印機現場打印測試結果。
18、配有windows系統操作應用軟件，可通過USB通訊線將儀器中的數據導出到計算機中進行分析處理。
19、儀器具有超載、電子限位等多重保護功能。
20、儀器安裝有萬向輪，可自由推動行走，減輕操作者搬運負擔。
21、室內供電電壓：AC220V，50HZ；現場供電：車載12V逆變電源。
22、供電功率：1kw。
23、外形尺寸：610*350*600mm。
24、總重量：85kg。
三、裝箱清單
序號 | 名稱 | 數量 | 備注 |
1 | 直剪主機 | 1臺 | 含松下伺服電機 |
2 | 伺服控制采集儀 | 1臺 | 7寸觸摸電腦（已安裝在主機上） |
3 | 測力傳感器 | 2只 | 10KN（已安裝在主機上） |
4 | 位移傳感器 | 1只 | 0-50mm（已安裝在主機上） |
5 | 微型打印機 | 1臺 | 已安裝在主機上 |
6 | 剪切夾具 | 1套 | |
7 | 定位固定裝置 | 1個 | |
8 | 電源線 | 1根 | |
9 | USB通訊線 | 1根 | |
10 | 數據處理分析軟件 | 1套 | |
11 | 說明書 | 1份 | |
12 | 合格證 | 1份 | |
13 | 保修卡 | 1份 |

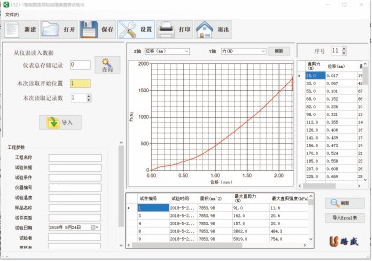

控制界面

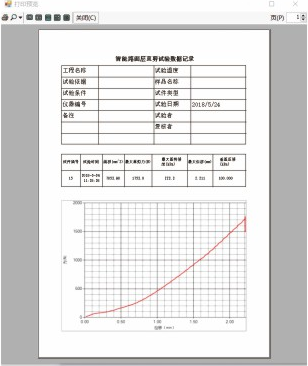

報表界面
