TTLB-10智能路面層間粘結強度拉拔試驗儀
TTLB-10智能路面層間粘結強度拉拔試驗儀
一、概述
是根據交通運輸部相應規范，與相關科研單位聯合開發的一款用瀝青路面層間力學性能的檢測設備，主要用于瀝青路面與水穩層 間粘結力性能檢測，同時通過更換拉拔頭可以做橋面防水層粘結強度拉拔試驗。本儀器可用于室內試驗和現場路面檢測。本儀器采 用電機伺服伺服控制技術、傳感器技術、計算機數據采集與處理技術以及全數字閉環測控系統開發的。滿足JTG F80/1-2017《公 路工程質量檢驗評定標準》附錄N防水層與混凝土間正拉黏結強度評定和DB14 /T647-2012《公路瀝青鋪裝層層間結合質量技術要 求》、JTG 3450-2019《公路路基路面現場測試規程》等標準要求。
二、技術參數
1、拉伸荷載：10KN。
2、拉伸荷載分辨率：1N。
3、拉伸荷載測量精度：優于±1%。
4、拉伸行程：0-50mm。
5、位移測量范圍：0-50mm。
5、位移測量分辨率：0.01mm。
6、位移測量精度：優于±1%。
7、溫度測量范圍：-50℃~100℃。
8、溫度測量精度：±0.5℃。
9、拉伸速率：（25±15）kPa/s；0.01-50mm/min可調，軟件任意設置；試驗可以設置二選一拉升速率方式。
10、拉伸升降采用日本松下伺服電機驅動，滾珠絲杠升降加載。
11、測試試樣直徑：100mm±1。
12、7寸觸摸電腦自動控制，可繪制實時曲線。
13、微型打印機現場打印試驗結果。
14、配有windows系統操作應用軟件，可通過USB通訊線將儀器中的數據導出到計算機中進行分析處理。
15、儀器具有超載、電子限位等多重保護功能。
16、儀器安裝有萬向輪，可自由推動行走，減輕操作者搬運負擔。
17、室內供電電壓：AC220V，50HZ；現場供電：車載12V逆變電源。
18、供電功率：500W。
19、外形尺寸：450*350*500mm。
20、重量：35kg。
三、裝箱清單
序號 | 名稱 | 數量 | 備注 |
1 | 拉伸試驗儀主機 | 1臺 | 含松下伺服電機 |
2 | 控制采集系統 | 1臺 | 7寸觸摸電腦（已安裝在主機上） |
3 | 拉力傳感器 | 1只 | 10KN（已安裝在主機上） |
4 | 位移傳感器 | 1只 | 0-50mm（已安裝在主機上） |
5 | 微型打印機 | 1臺 | 已安裝在主機上 |
6 | 電源線 | 1根 | |
7 | USB通訊線 | 1根 | |
8 | 拉拔頭1 | 3個 | 直徑100mm |
9 | 拉拔頭2 | 3個 | 直徑50mm |
10 | 數據處理分析軟件 | 1份 | |
11 | 使用說明書 | 1份 | |
12 | 合格證 | 1份 | |
13 | 保修卡 | 1份 |
四、原理示意圖

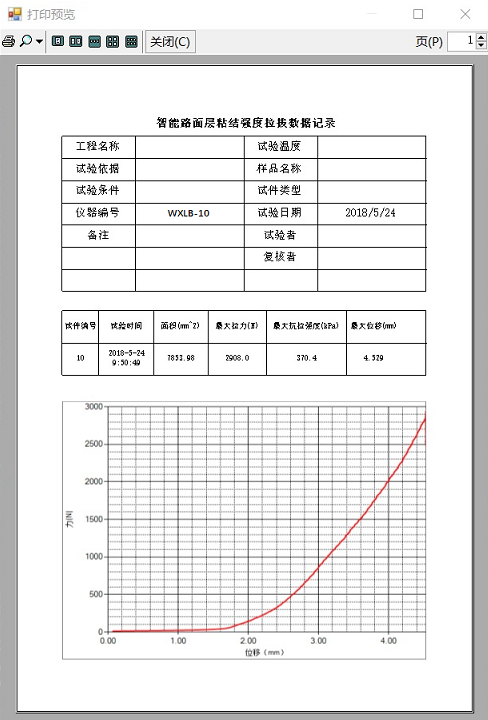

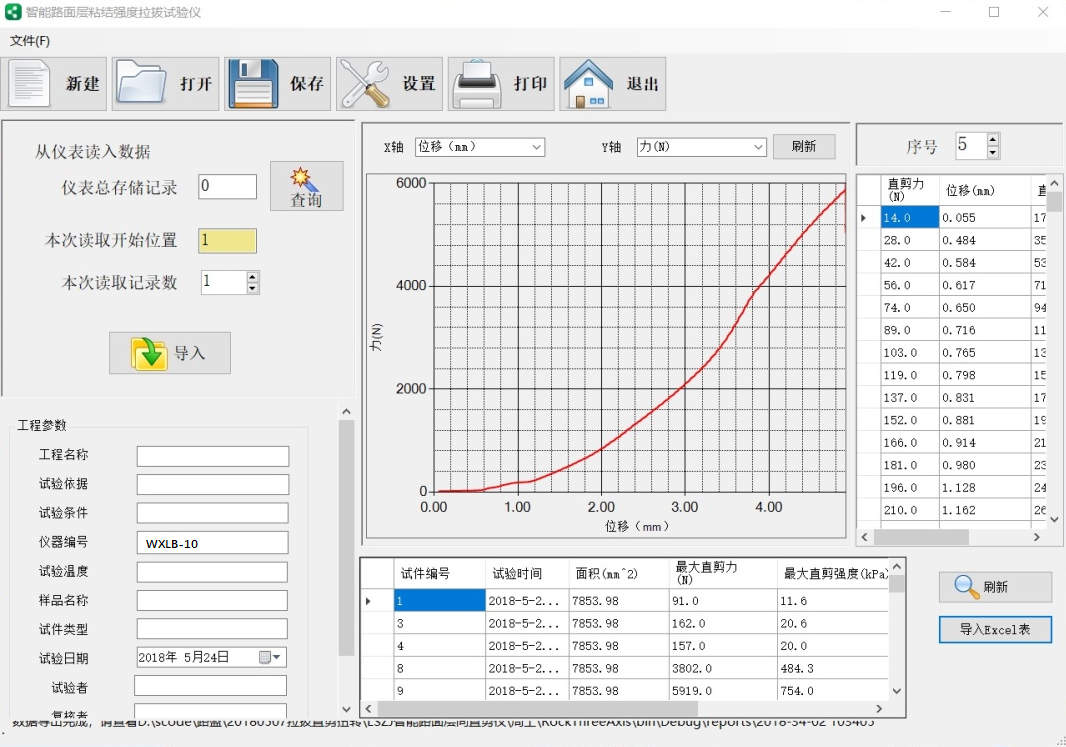

控制界面
