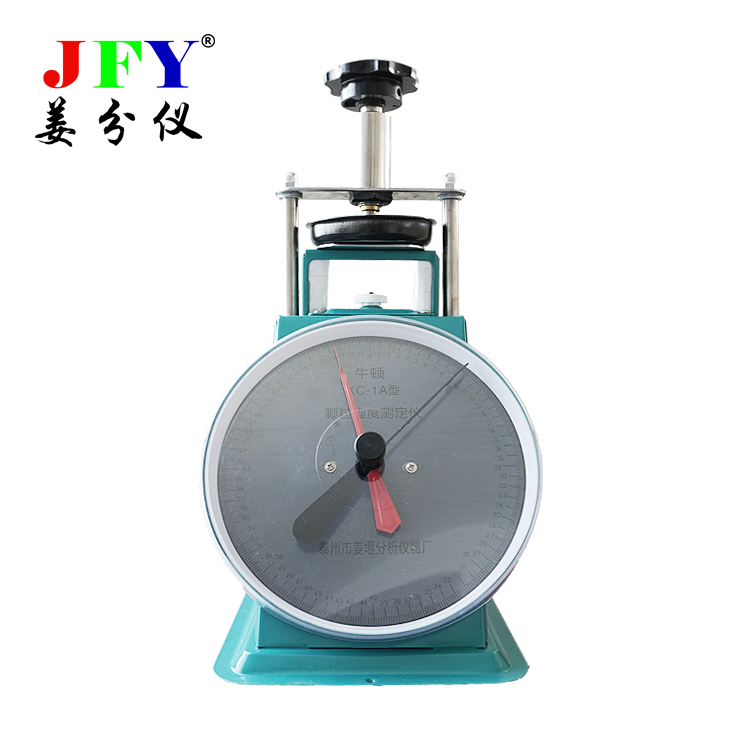

KC—1A顆粒強度儀系由彈性元件及傳動齒輪等組成。測定的原理是虎克定律——在彈性限度內，彈性元件的伸長與受力大小成正比。伸長量通過齒條和齒輪的傳動，轉換為在標有刻度示值字盤上的指針旋轉從而進行讀數。
KC—1A機械式顆粒強度儀主要由以下各部份組成：
1．手輪，2．導向機構，3．加力頭，4．樣品盤，5．調零螺母，6．彈簧，7．支架，8．齒條，9．指針，10．復位旋鈕。
二、用途及技術指標
KC—1A機械式顆粒強度儀用于測定顆粒的耐壓強度，適用的范圍是：
顆粒直徑：0～10毫米
量程范圍：0～80牛頓（N）
靈敏度：0.2牛頓（N）
測定誤差：≤3%
實用于混配復肥或單一肥料造粒成型后的粒子強度測定，各種催化劑造粒成型后的粒子強度測定，其它顆粒的粒子強度測定。
三、操 作
1．本儀器放置在平整的桌面上使用。
2．每次測定前，應先校正紅色指針使其對準“0”位。其方法是，當紅色指針過“0”位時，反時針旋轉調節螺母，當紅色指針不到“0”位時，順時針調節螺母。
注意調“0”時加力頭一定要退離試樣盤。
3．將試樣（1粒顆粒）放入樣品盤中，用復位旋鈕使黑色指針與紅色指針相重合，然后逐漸地順時針轉動加壓手輪，向被測顆粒施加壓力，此時刻度盤上的二根針同時移動。當顆粒破裂時，停止加壓。此時壓桿頭與樣品支撐板之間呈間隙，紅色指針迅速返回，而黑色指針則停在原點不動。黑色指針指示的刻度值即為粒子的破碎強度。
四、校準和維護
1．本儀器應定期（每半年一次）進行量程校準，方法是將二根立柱上二個螺帽旋去，將蓋板連同上面的部件取下。在樣品盤上放入標準法碼（見校正表），看紅針是否正確指示刻度值，如有偏差，可將側板取下，調節內部彈簧的工作長度，使其指示正確的刻度值。校準完畢，將取下的儀器部件復原。
儀器校正表（法碼用4級標準碼）
加法碼量（克）
1020
2041
4082
6122
8163
理論示值（N）
10.0
20.0
40.0
60.0
80.0
實 際 值（N）
誤 差（%）
2．本儀器只能測定單顆耐壓力小于80牛頓的粒子強度，不得過載，以免損傷彈性元件。
3．儀器上各部份零件不得隨意拆卸或松動，以免影響計量的準確性。
4．本儀器應置于沒有腐蝕性氣體、灰塵較少的環境中工作。每次使用后，與試樣接觸部份應清洗干凈。
