TC-T5000電腦數顯CBR測試儀詳細介紹:
TC-T5000電腦數顯CBR測試儀
一、使用須知
為了正確使用電腦承載比（CBR）試驗儀，確保長期使用與性能不至衰退，使用前務必熟悉以下事項，以免給您的使用帶來不便。
●請詳閱本手冊并遵照其說明內所列的警告及指示；
●儀器接地線必須有良好接地；
●儀器應放置于干燥處，不得常拔接插件，防止接觸不良；
●非本所專業人員，切勿對儀器進行自行拆卸；
●若電網干擾大，不是電網動蕩不定，用戶可配交流凈化電源，或配交流穩壓器；
●儀器必須放置水平的工作臺上；
●不要將儀器安置于靠近水源的地方；
●不要用有腐蝕性的液體擦拭儀器，應保持清潔，不用時用軟布蓋好，防止灰塵侵入。
● 一定要先閱讀說明書再操作。
??！儀器的安全性能都經過嚴格的檢測，每臺儀器上都有良好的接地（必須是ACC220±10V的電壓）。在使用前必須有良好的接地和防漏電裝置，否則后果自負。
二、查驗清單
打開包裝后，請仔細檢查內容，如果項目不全或似乎受損，請聯系本廠售后服務部。包裝內有下列對象：
標準品 選購品
● 主機/液晶數顯控制器 1臺
● 5T電子傳感器 1個
● 位移傳感器 2根
● φ50貫入桿 1個
● 位移支架 1個
??！您只能使用本廠測試認可的附件。上列附件清單為專用配套，如果使用未經本廠測試認可的附件，可能會導致儀器故障或超出國標，概不負責；如果您使用非專屬附件，購買時，請確定它們能正常工作。
三、儀器的適用范圍
適用于在規定的試筒內制件后，對各種土和路面基層、底基層材料進行承載比試驗。試樣的粒徑宜控制在20mm以內，不得超過40mm且含量不超過5%。
四、技術參數
●工作電壓：220V±10V 50HZ
●工作環境：建議室溫在26℃左右）
●電機功率：110W
●工作速率：1mm*min2cmmin
●壓力傳感器：0-50KN 0.01KN
●位移傳感器：0-15mm 0.01mm
五、使用步驟
一般安全準則
請勿將電源線纏繞在其他物品上，這樣做會繃緊電源線，從而可能導致電源線破損、破裂或彎曲。這樣會出現安全隱患。
避免電源線接觸到液體，液體會導致短路。液體也會導致電源線終端的連接頭漸腐蝕，導致過熱。

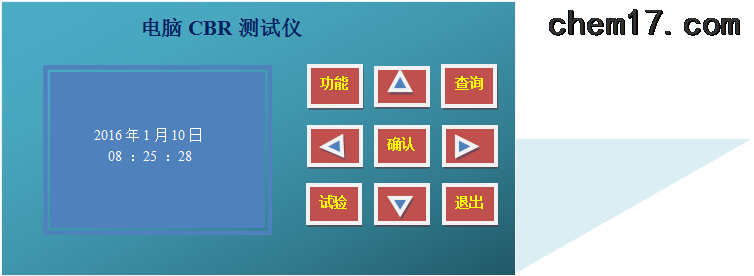

一、功能選項操作
1、標定
(1) . 按“功能"按鍵，出現如下圖：
按“3"或者“4"或者“5"或者“6"來選擇功能項，選擇“標定"。
按“確認"進入到下一界面。
(2).輸入標定點數,如圖:
按“5"或者“6"加減輸入,輸入完按“確認"進入到下一界面。
(3).輸入標準值,如圖:
標定點數：3-1，“3"為輸入的總的點數，“1"為當前要輸入的點數。
按“5"或者“6"加減當前光標位,按“3"或者“4"移位。按“確認"完成本點輸入,進入下一點輸入,同理完成所有的點輸入。
(4).AD采樣,如圖:
裝好測力環,搖動機器到標準值,待數據基本穩定后,按“確認"
完成本點標定,同理完成所有的點數。如外接打印機,即自動打印標定數據。
至此,壓力標定全部完成。
再次進入標定，界面顯示位移標定，按照圖文顯示標定就好。
標定完成后，必須重新開機，檢測標定數據是否準確。
2、參數設置
按“功能"按鍵，選擇“參數2"。參數設置界面如圖:
過載：試驗中力值超過標準值的10%，即停機。
破型判斷：試驗時試件破型下降到80%時試驗結束。根據試件的不同，可以調整此值。
破型起限：試件受力超過此值后，力值清零。
下降時間：試驗完成后，電機自動下降的時間。
按“5"或者“6"加減當前光標位,按“3"或者“4"移位設置所有參數, 按“確認"完成。所設置參數即自動保存，按“退出"，退出界面。
3、刪除數據
按“功能"按鍵，選擇“刪除"。
按“5"或者“6"選擇要刪除的方式，按“確認"進入本項相應的操作。
A．刪除一組數據，如圖：
按“5"或者“6"加減當前光標位,按“3"或者“4"移位, 按“確認"完成，蜂鳴器響，并提示進入刪除界面，如圖：
刪除完成后，自動退出返回到主界面。
B．刪除多組數據，如圖：
刪除完成后，自動退出返回到主界面。
注：
刪除功能應謹慎操作，試驗數據如果刪除，將不能恢復。
二．試驗數據查詢
在此界面按“3"或者“4"選擇試驗類型，按“確認"進入下一界面。
?。?）．查詢試驗數據，如圖：
按“5"或者“6"加減當前光標位,按“3"或者“4"移位, 按“確認"完成，進入查詢界面。
?。?）．查詢界面，如下圖：
如外接打印機，此時按“確認"，可打印試驗數據。按“退出"，退出查詢界面。返回到開機界面。
三．試驗操作
按“試驗"按鍵，進入試驗。
“5"或者“6"鍵是上升、下降?！巴顺?quot;鍵是停止
接通電源，轉動轉換開關，檢查儀器“上升、下降"運行是否正常，檢查手柄進出、轉動是否正常，如一切正常后即可準備試驗。
