DICE-5212K創新型單片機實驗系統

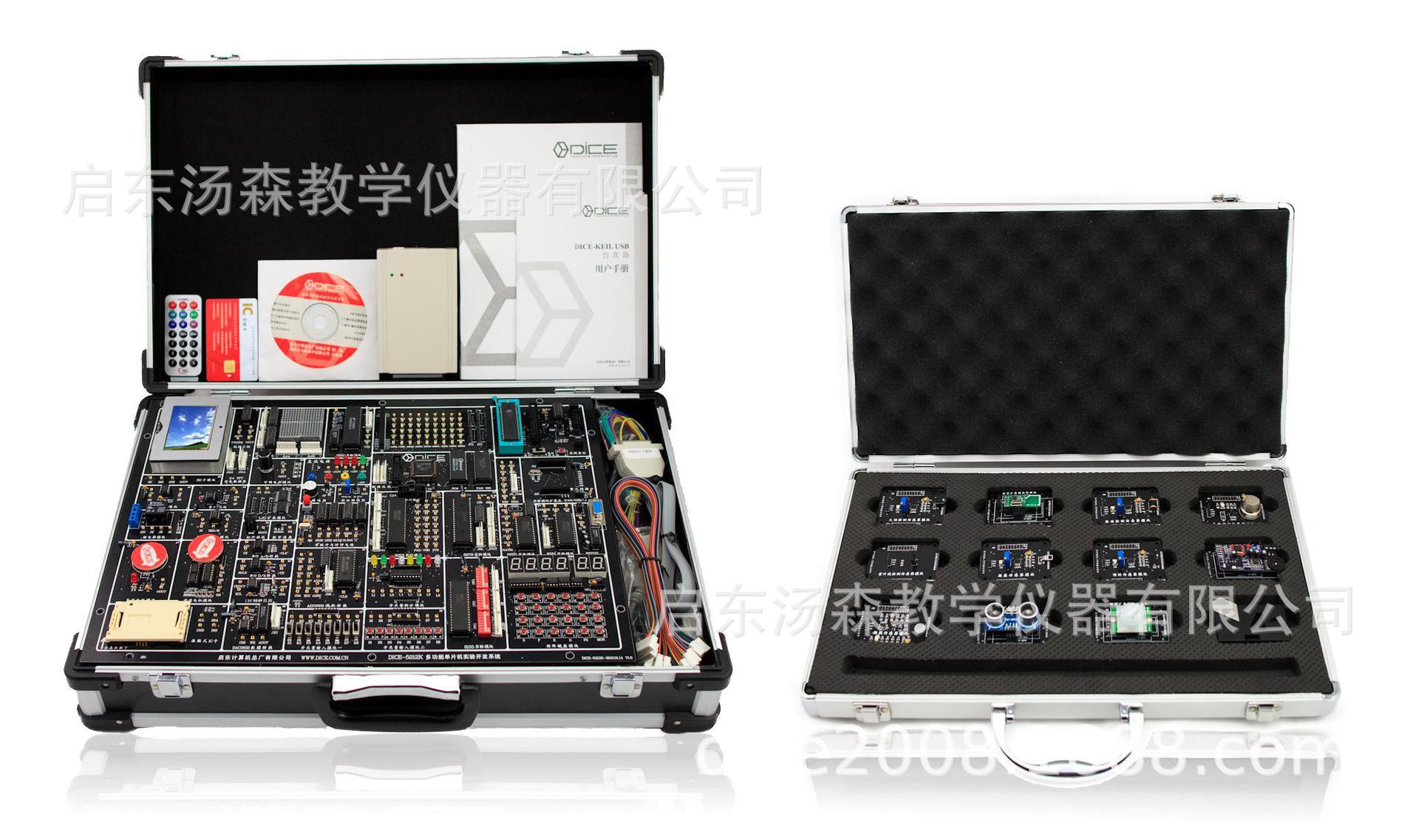

革命性的創新單片機實驗系統 (圖為標準配置)
視頻介紹：
http://player.youku.com/player.php/sid/XMjYwODU4MzYzNg==/v.swf
l 應用覆蓋汽車傳感，安防控制，無線通信，環境空氣檢測等領域
標配采用了主機實訓箱+創新模塊箱的設計。19年的單片機實驗產品的研發經歷，使得我們知道單片機基礎知識的重要性，同時深知熱點應用的迫切性。所以我們精挑細選了經典的基礎單片機實驗，更著重強調了接近當今發展的實際案例。例如汽車無鑰匙啟動，自動感應雨刷，空氣質量檢測，無線數據通訊，人體紅外感應等16個熱點項目案例，覆蓋了汽車傳感，安防控制，無線通信，環境檢測等多個熱點領域（具體見創新實驗項目清單）。使得學生不僅僅學習到基本的單片機基礎，更與時俱進，掌握熱門的單片機應用案例，從而更好地過渡到社會與企業。
l 注重細節的全彩觸摸屏
2.4TFT全彩觸摸屏（分辨率320x240，262K色），帶SD讀卡器，帶有保護外殼，防止學生隨意插拔導致損壞或丟失，附帶觸摸筆安裝孔，防止觸摸筆丟失，處處注重細節的設計。
l 獨立外置DICE-Keilc51 USB接口仿真器
標配獨立外置式DICE-Keilc51 USB接口仿真器，即插即用，臺式電腦、無串口的筆記本均適用。3 CPU設計，真實仿真32條IO腳，包括任意使用P30和P31口。通訊速率達到115200BPS，也是KEIL支持的速度，單步運行如飛，非內置仿真器可比。
l 高速易用USB接口 ISP下載電纜
標配USB ISP下載電纜，ISP下載速度超快！無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用,支持WIN98，WINME，WIN2K，WINXP，WIN7等操作系統。
l 可拓展C8051F,AVR,PIC,MSP430,CPLD/FPGA等模塊
實驗平臺已經板載了豐富的模塊資源，配置了強大的仿真、開發和編程工具，詳見模塊資源列表。在此基礎上還提供了如下擴展接口：一是CPU擴展接口，可擴展C8051F單片機模塊、AVR單片機、PIC單片機、MSP430單片機、CPLD/FPGA等；二是實驗模塊擴展接口，可擴展USB2.0通訊模塊、TCP/IP以太網模塊、CAN總線模塊、等。
l 理想的畢業設計、創新課程和產品開發平臺
開放的模塊化設計，可實驗任何教材上的大部分實例、實驗。新手使用預設口線、操作方便; 高手可通過連接線任意擴展改變口線、靈活多用，可完種多種創新課程和畢業設計方案。真正的產品開發平臺，90%的產品開發可在上面完成，單片機進階者通過自由組合模塊電路實現產品完整方案的全過程設計體驗，為從事相關研發工作做準備。
l 演示模式無需電腦，方便快捷
系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可通過實驗箱右下角4*6鍵盤輕松調用EPROM中的實驗程序完成實驗，可脫機運行25個實驗。 方便老師在教學初期進行實驗的驗證和演示，同時增強學生學習的興趣和欲望。
l 階梯化難度設計，詳盡的實驗指導與程序
實驗案例的難度階梯化設計，從簡單到復雜。提供詳細的C與匯編實驗代碼，實驗指導，工具軟件。讓學生真正在不知不覺中從入門到完全掌握各種復雜系統和程序的設計。
l 形象生動的數控式實驗平臺（選配模塊）

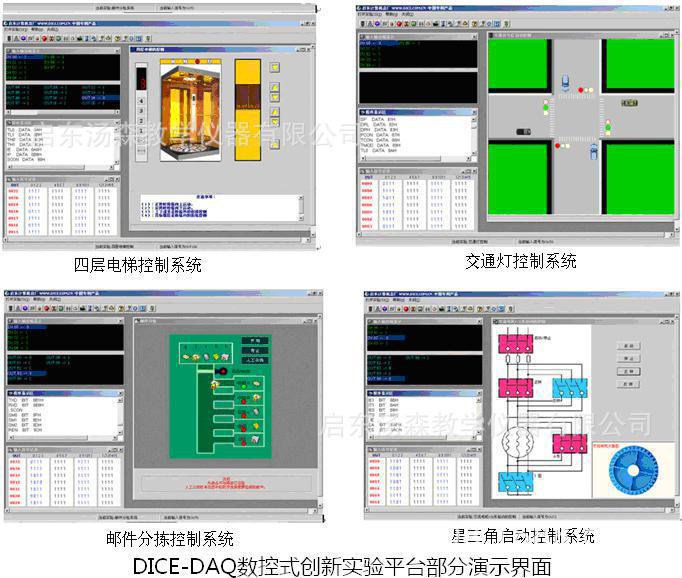

DICE-DAQ數控式創新實驗平臺，是將一些復雜的例如四層電梯控制系統、刀庫捷徑選擇等實驗通過當前流行的二維動畫技術制作出來，借助PC要資源，仿真實物的控制系統。通過USB接口電路，實現CPU（單片機）對虛擬被控對象的控制和雙向通信。該實驗平臺形象生動、可操作性強、可實現復雜的閉環控制，大大提高學生的學習興趣和創新思維。與傳統的實物模型相比：性價比極高、無需后續的保養和維修、使用安全方便。目前該創新實驗平臺有15個典型的系統實驗。
一、 系統組成

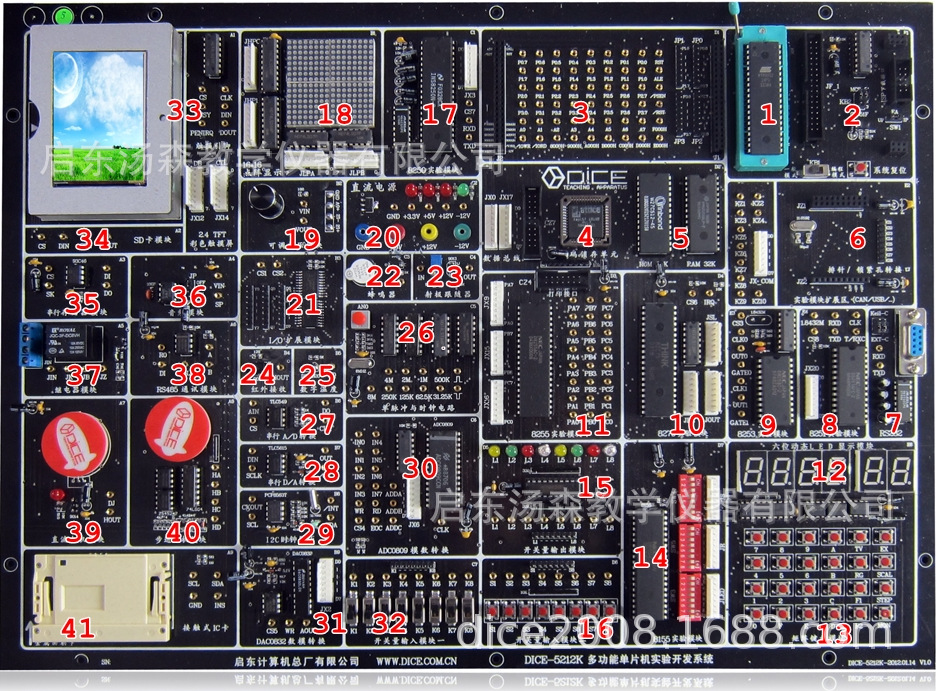

主機模塊（標配） | |
1.用戶CPU（AT89S52），帶仿真接口 | 2.ISP在線編程接口 |
| 3.單片機所有IO口，數據、地址線，及譯碼地址區 | 4.譯碼、鎖存單元（由CPLD芯片1016設計） |
5.擴展ROM（64K）、擴展RAM（32K） | 6.擴展模塊區（USB、網卡、CAN總線等） |
7.RS232串行通訊口 | 8.8251實驗模塊 |
9.8253實驗模塊 | 10.8279實驗模塊 |
11.8255實驗模塊 | 12.六位動態數碼管實驗模塊 |
13.4*6矩陣鍵盤模塊 | 14.8155實驗模塊 |
15.8位LED發光二極管輸出模塊 | 16.8位開關量輸入模塊（按鈕開關） |
17.8250實驗模塊 | 18.16*16點陣實驗模塊 |
| 19.可調電壓模塊 | 20.直流電源模塊 （提供＋3.3V、+5V、+12V、-12V、GND） |
| 21. I/O口擴展模塊（74LS244、74LS273） | 22. 蜂鳴器模塊 |
23. 射極跟隨器實驗模塊 | 24. 紅外遙控接收實驗模塊（配紅外遙控器） |
25. DS18B20數字溫度傳感器模塊 | 26. 單脈沖與固定時鐘模塊 |
27. 串行A/D轉換模塊(TLC549) | 28. 串行D/A轉換模塊(TLC5615) |
29. I2C日歷時鐘模塊(PCF8563) | 30. 并行A/D轉換模塊（ADC0809） |
31. 并行D/A轉換模塊(DAC0832) | 32. 8位開關量輸入模塊（撥動開關） |
33. 2.4寸 TFT全彩觸摸屏 （帶觸摸筆及保護殼裝置，320x240，262K色） | 34. SD卡讀寫模塊 |
35. 串行存儲器模塊（93C46） | 36. 音頻功放模塊（LM386） |
37. 繼電器模塊 | 38. RS485通訊模塊 |
39. 直流電機模塊（帶霍爾傳感器） | 40. 四相步進電機模塊（帶驅動電路） |
41. 接觸式IC卡實驗模塊 | 42. 標配DICE-Keil51仿真器（USB接口） |
43. 標配IC實驗卡一張（AT24C01） | 44. 標配ISP下載電纜一根（USB接口） |
45. 標配紅外遙控器一塊（可輸入21個鍵值） | 46. 標配光盤一張（內含源代碼、工具軟件、電子版實驗指導書等資料） |
| 47. 標配DICE-5212K用戶手冊一本 | 48. 標配DICE-Keil USB仿真器使用手冊一本 |
| 49. 標配220V電源線一根 | 50. 標配實驗連接線、八芯彩色連接線若干 |
創新實驗模塊（標配） | |
| 1. 傾斜檢測傳感器模塊 | 2. 凝露檢測傳感器模塊 |
| 3. 觸摸檢測傳感器模塊 | 4. 火焰檢測傳感器模塊 |
| 5. 紫外檢測傳感器模塊 | 6. 氣體檢測傳感器模塊 |
7. 振動檢測傳感器模塊 | 8. 超聲波測距模塊 |
9. 數字光強度測試儀設計 | 10. 無線數據通訊模塊 |
11. 人體紅外感應模塊 | 12. 塵?；覊m粉塵檢測傳感器模塊 |
創新實驗模塊列表（標配） | ||
1 | 傾斜檢測傳感器模塊 | 傾斜30~45度，開關量信號變化，低電平有效 |
2 | 凝露檢測傳感器模塊 | 相對濕度達94％RH以上時，電阻將急速增加，到相對濕度在100％RH時，電阻值趨向∞ |
3 | 觸摸檢測傳感器模塊 | 觸摸開關電極加放大、整形、比較電路，終產生TTL信號 |
4 | 火焰檢測傳感器模塊 | 火焰檢測響應時間<1s；輸出有效信號為低電平；靈敏度可調（精調）； |
5 | 紫外檢測傳感器模塊 | 檢測紫外線的主要響應區域覆蓋了長波紫外線 (UVA,波段范圍420 nm-320 nm)和中波紫外線 (UVB,波段范圍 320 nm-275 nm )的波段范圍。 |
6 | 氣體檢測傳感器模塊 | 適宜于液化氣、丁烷、丙烷、甲烷、酒精、氫氣、煙霧等監測裝置，探測可燃氣體、煙霧300 to 10000ppm |
7 | 振動檢測傳感器模塊 | 雙路信號輸出: （1）TTL檢測電平輸出,靈敏度可調； （2）模擬信號輸出范圍0~5V |
8 | 超聲波測距模塊 | 工作電壓DC 5V 工作電流15mA 工作頻率40kHz 遠射程4m 近射程2cm 測量角度15 度 |
9 | 數字光強度檢測模塊 | 供電電源：3-5v,光照度范圍：0-65535 lx 傳感器內置16bitAD轉換器 直接數字輸出，省略復雜的計算，省略標定 不區分環境光源 接近于視覺靈敏度的分光特性 可對廣泛的亮度進行1勒克斯的高精度測定 標準NXP IIC通信協議 |
10 | 無線數據通訊模塊 | 工作在2.4~2.5GHz 世界通用ISM 頻段,無線收發器包括：頻率發生器、增強型SchockBurstTM 模式控制器、功率放大器、晶體振蕩器、調制器解調器、輸出功率、頻道選擇和協議的設置可以通過SPI 接口進行設置。極低的電流消耗：當工作在發射模式下發射功率為-6dBm 時電流消耗為9.0mA，接收模式時為12.3mA。 |
11 | 人體紅外感應模塊 | 感應距離3~7 米,可通過電位器調節。 感應時間0.5S～300S, 可通過電位器調節。 |
12 | 塵?；覊m粉塵檢測傳感器模塊 | PWM脈寬調制輸出 采用粒子計數原理 可靈敏檢測直徑1微米以上的粒子 內置加熱器可實現自動吸入空氣 |
二、 軟件、程序和文檔列表：
工具軟件 | ||
1 | Keil V809a 漢化版.rar | Keil軟件 |
2 | PL2303_Prolific_DriverInstaller_v130.exe | DICE-Keilc 51仿真器驅動程序 |
3 | ISP下載軟件_USB接口.rar | ISP下載軟件（含驅動） |
4 | 串口調試助手V2.2.exe | 串口調試助手 |
5 | ZIMO221.EXE | 取模軟件 |
6 | Zip解壓縮.exe | 解壓縮軟件 |
7 | AdbeRdr708_zh_CN.exe | PDF閱讀軟件 |
8 | USB通訊調試助手.exe | USB通訊調試小助手 |
9 | TCP/IP調試助手V10.exe | TCP/IP調試小助手 |
程序 | ||
1 | ASM匯編語言代碼 | Keil軟件調試通過 |
2 | C語言部分代碼 | Keil軟件調試通過 |
文檔 | ||
1 | DICE-5212K用戶手冊 | 實驗模塊介紹，原理，連線 |
2 | DICE-Keil USB仿真器使用手冊 | 仿真器軟、硬件使用說明 |
3 | 相關器件PDF文檔資料 | 其它相關PDF文檔資料 |
三、 電氣性能與尺寸重量：
電氣性能與尺寸重量 | |
1 | 輸入電源：AC 220V±10% 50HZ |
2 | 輸出電源：DC ＋3.3V/1A、+5V/3A、+12V/0.5A、-12V/0.5A |
3 | 工作環境：溫度-10~+40攝氏度 相對濕度<85%（25攝氏度） 海拔<4000m |
4 | 裝置容量：<0.5 KVA |
5 | 重 量：約5 KG |
6 | 外形尺寸：520*330*140mm |
7 | 安全保護：具有短路保護、自恢復功能，安全符合標準 |
8 | 箱體材料：采用輕便鋁合金框架木箱作為實驗儀機箱，美觀大方，結實耐用。 |
四、 實驗項目
軟件實驗（標配） | |
| 1. 清零程序 | 2. 拆字程序 |
3. 拼字程序 | 4. 數據區傳送子程序 |
5. 數據排序實驗 | 6. 查找相同數據個數 |
7. 無符號雙字節快速乘法子程序 | 8. 多分支程序 |
9. 脈沖計數實驗 | 10. 電腦時鐘實驗 |
硬件實驗（標配） | |
| 11. P1口亮燈實驗 | 12. P1口轉彎燈實驗 |
13. P3.3口輸入，P1口輸出實驗 | 14. 工業順序控制實驗 |
15. 8255 A、B、C口輸出方波實驗 | 16. 8255 PA口控制PB口 |
17. 8255控制交通燈 | 18. 簡單I/O擴展實驗 |
19. A/D0809轉換實驗 | 20. D/A0832轉換實驗 |
21. 8279鍵盤顯示實驗 | 22. 通用打印機實驗（自配） |
23. 微型打印機打印實驗（自配） | 24. I2C儲存卡讀寫實驗 |
25. 繼電器控制實驗 | 26. 步進電機控制實驗 |
27. 8253方波實驗 | 28. 小直流電機閉環調速實驗 |
29. 16*16 LED點陣顯示實驗 | 30. 2.4寸 TFT彩色觸摸屏顯示實驗 |
31. 8250可編程異步通訊接口實驗 | 32. 8251可編程通訊接口實驗 |
33. 單片機RS232/485串行發送實驗 | 34. 單片機RS232/485串行接收實驗 |
35. 單片機RS232/485與PC機通訊實驗 | 36. DS18B20單總線溫度測量實驗 |
37. 紅外線遙控收發實驗 | 38. TLC549串行A/D轉換實 |
39. TLC5615 10位D/A串行轉換實驗 | 40. PCF8563 I2C日歷時鐘實驗 |
41. 93C46串行EEPROM讀寫實驗 | 42. PWM脈沖寬度調制實驗 |
43. 電子音樂演奏實驗 | 44. 8155模塊實驗 |
| 45. 射極跟隨器實驗 | |
創新實驗項目(標配) | |
| 46. 汽車防碰撞報警系統設計 | 47. 汽車傾斜檢測報警裝置設計 |
48. 汽車超速報警裝置設計 | 49. 汽車電子里程表設計 |
50. 出租車計價器設計 | 51. 汽車轉向燈控制系統計 |
52. 汽車自動雨刮器系統設計 | 53. 汽車無鑰匙啟動系統設計 |
54. 火災感應報警系統設計 | 55. 數字光強度測試儀設計 |
56. 空氣質量測試儀 | 57. 紫外線強度測試儀 |
58. 無線數據通訊模塊設計 | 59. 人體紅外防盜報警裝置設計 |
60. 可燃氣體濃度檢測報警裝置設計 | 61. 虛擬示波器模塊設計 |
DICE-DAQ數控式創新實驗平臺（選配） （配置上位機仿真軟件，只需一塊卡即可完成以下實驗） | |
| 62. 機器人掃地雷實驗（閉環實驗） | 63. 刀庫捷徑選擇實驗（閉環實驗） |
64. 四層電梯實驗（閉環實驗） | 65. 四級傳送帶實驗（閉環實驗） |
66. 郵件分揀實驗（閉環實驗） | 67. 水塔水位控制實驗（閉環實驗） |
68. 交流電機Y/△起動實驗（閉環實驗） | 69. 交通信號燈實驗（開環實驗） |
70. 步進電機實驗（開環實驗） | 71. 舞臺燈實驗（開環實驗） |
72. LED數碼管顯示實驗（開環實驗） | 73. 液體混合裝置實驗（開環實驗） |
74. 八通道邏輯分析實驗（開環實驗） | 75. 溫度壓力實驗（開環實驗） |
| 76. 連線自檢實驗（開環實驗） | |
硬件實驗（選配） | |
| 77. USB2.0通訊實驗 | 78. CAN總線通訊接口實驗 |
| 79. 以太網TCP/IP協議接口實驗 | |
五、 選配件介紹：
常用擴展模塊（熱銷選配件，推薦！） | ||
1 | DICE-DAQ數控式創新實驗平臺 （配置上位仿真軟件） | |
2 | CPLD擴展模塊（1032E） （配置并行下載電纜） | |
3 | C8051F020單片機擴展模塊 | |
4 | DICE-EC5 USB接口仿真器 （配置USB下載電纜） | |
5 | USB2.0通訊模塊 | |
6 | 以太網TCP/IP協議接口模塊 | |
7 | CAN總線通訊接口模塊 | |
可選擴展模塊 | ||
8 | AVR單片機擴展模塊 | ATMEGA128L芯片 （配置USB接口下載電纜 ） |
9 | MSP430單片機擴展模塊 | MSP340F449芯片（配置并行下載電纜） |
10 | PIC單片機擴展模塊 | PIC16F877A芯片 |
11 | DICE-PIC仿真器 | USB接口，具有仿真、下載功能 |
可選擴展套件 | ||

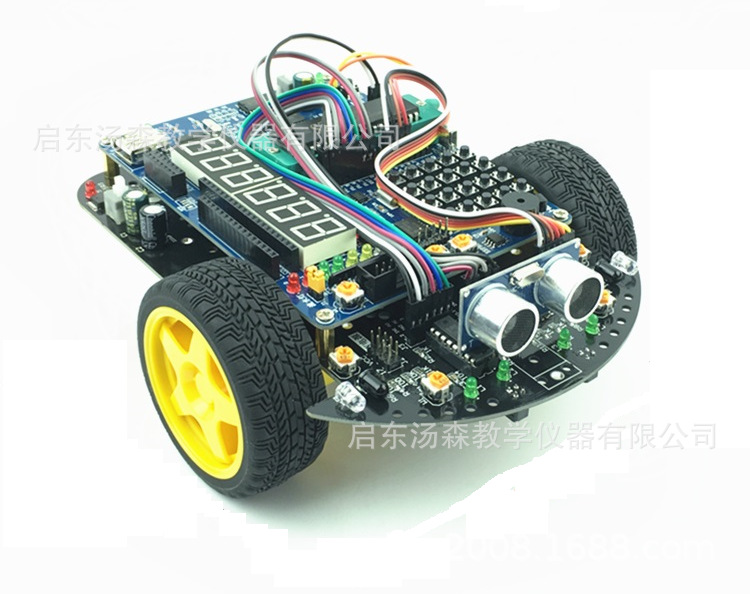

12 | 智能小車機器人套件 （核心芯片：89C52, 可用匯編或者C語言編寫指令，讓機器人實現自己想要的功能，并且可以任意改寫指令得到新功能，自帶在線下載功能.可以實現機器人避障礙，尋黑線等多種功能。是電子類專業機器人比賽和各類電子競賽理想的學習套件） | |

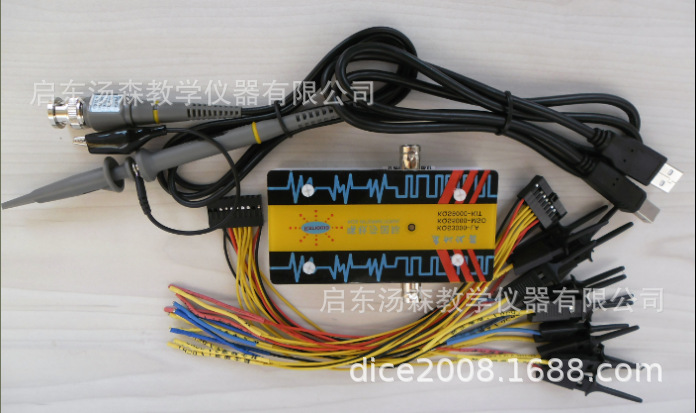

13 | 虛擬示波器和邏輯分析儀套件 (該套件可實現以下功能：示波器、邏輯分析儀、數字電壓表、混合信號示波器、數字信號發生器、數據記錄儀、頻率發生器、頻率計數器、脈沖計數器、PWM控制器、I2C控制器、遠程控制器) | |
六、 裝箱清單（標配）
序號 | 名稱 | 數量 |
| 1. | DICE-5212K實驗箱 | 1臺 |
| 2. | 配套創新模塊箱（含12個模塊） | 1臺 |
| 3. | DICE-KeilC 51仿真器(USB接口) | 1個 |
| 4. | ISP下載線(USB接口) | 1根 |
| 5. | 紅外遙控器 | 1只 |
| 6. | IC卡 | 1張 |
| 7. | 標準串口通信線 | 1根 |
| 8. | USB通訊線 | 1根 |
| 9. | USB延長線 | 1根 |
| 10. | 雙頭線實驗連接線 | 25根 |
| 11. | 220V 電源線 | 1根 |
| 12. | 數據線（8芯） | 5根 |
| 13. | 保修單 | 1份 |
| 14. | 實驗指導書 | 2本 |
| 15. | 配套光盤 | 1張 |
七、單片機實驗系統推薦教材：
(1) 單片機原理與接口技術
ISBN編號: 9787121329173
作者:桑勝舉
出版社名稱:電子工業出版社
本研教材
(2) 微機原理與單片機接口技術
ISBN編號: 9787121342738
作者:李精華
出版社名稱:電子工業出版社
本研教材
(3) 單片機原理及應用嵌入式技術基礎
ISBN編號: 9787302508687
作者:黃勤、李楠、胡青、盛朝強
出版社名稱:清華大學出版社
相關專業本科、?？茖W生教材
(4) 單片機原理及接口技術(第2版)
ISBN編號: 9787121246456
作者:陳貴銀,祝福
高職大專教材
